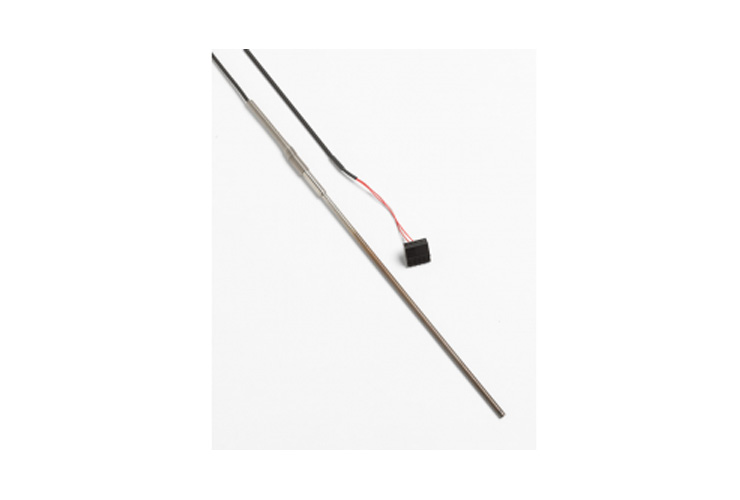

5627A Прецизионные промышленные платиновые термометры сопротивления (ПТС)

Общие сведения

Долговечные платиновые термометры сопротивления с диапазоном температур до 420 °C и точность до 0,025 °C


  • Виброустойчивость и ударопрочность
  • Устройство откалибровано согласно стандартам NVLAP, код лаборатории 200706-0.

При покупке платинового термометра сопротивления нужно обращать внимание не только на производительность. Самое главное – это соотношение цены и точности и цены и долговечности.


Датчики 5627A работают в диапазоне температур до 420 °C с точностью до ± 0,025 °C. Они выпускаются в трех различных вариантах длины. (Шести- и девятидюймовые модели работают в диапазоне от –200 до 300 °C.) К каждому прибору предоставляются собственные коэффициенты МТШ-90 и калибровочная таблица с шагом 1 °C.


Функции

Одна из лучших функций этого датчика – это соответствие стандартному изгибу 385, позволяющее использовать РДТ DIN/МЭК в полной мере. Зачем использовать датчик, если он менее точен, чем ваш расходомер?


Датчик 5627A производится с пружинной подвеской, что увеличивает виброустойчивость и ударопрочность. Он заключен в защитную трубку с минеральной изоляцией и минимальным радиусом изгиба 19 мм (3/4 дюйма), что обеспечивает его гибкость и надежность. (Если предусмотрен изгиб, это нужно указать при заказе.)


Шести- и девятидюймовые датчики 5627A калибруются при –196 °C, –38 °C, 0 °C, 200 °C и 300 °C. Для двенадцатидюймовых вариантов точка калибровки 300 °C заменяется на 420 °C.


Каждый датчик настраивается индивидуально и сопровождается свидетельством о поверке в соответствии со стандартами NVLAP, код лаборатории 200706-0.


Такой датчик станет отличным приобретением. Он отличается таким соотношением цены, точности и долговечности, которые должны быть у каждого платинового термометра сопротивления!


Характеристики
Технические характеристики
Сопротивление Номинальное значение 100 Ом
Температурный коэффициент 0,00385 Ом/Ом/°C номинальный
Температурный диапазон От −200 до 420 °C (5627A-6 и 5627A-9 до 300 °C; точка перехода и кабеля: от 0 до 150 °C)
Скорость ухода (k = 2) ±0,04 °C при 0 °C после 100 часов при 420 °C
Материал оболочки Нержавеющая сталь марки 316
Контакты Никелированный многожильный медный провод с тефлоновой изоляцией, 22 AWG
Заделка Указывается См. информацию о размещении заказа.
Постоянная времени Не более четырех секунд для 63,2%-ной чувствительности к изменению шага в воде со скоростью течения 0,9 м/с.
Радиус изгиба Защитную трубку можно заказать с минимальным радиусом изгиба 19 мм, кроме участка длиной 50 мм у наконечника. (Лаборатория Hart выполняет повторную калибровку при наличии нескривленного участка защитной трубки длиной 20 см.)
Калибровка Включает калибровку производителя в соответствии со стандартами NVLAP (код лаборатории 200706-0) и таблицу сравнения значений R и T с шагом 1 °C от –196 до 500 °C (до 300 °C для моделей 5627A-6 и 5627A-9).
Коэффициенты МТШ-90 входят в комплект.
Погружение Рекомендуется погружение не менее чем на 100 мм
Точность калибровки† ( k= 2) ±0,026 °C при –196 °C
±0,046 °C при 0 °C
±0,077 °C при 200 °C
±0,124 °C при 420 °C
Размер 5627A-12: 305 x 6,35 мм
5627A-9: 229 x 4,7 мм
5627A-6: 152 x 4,7 мм
† Включая погрешность калибровки и уход за 100 часов.
Модели и принадлежности
Модель Описание
5627A-6-X

Вторичный ПТС, 152 x 4,7 мм; от –200 до 300 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5627A-9-X

Вторичный ПТС, 229 x 4,7 мм; от –200 до 300 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5627A-12-X

Вторичный ПТС, 305 x 6,35 мм; от –200 до 420 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
2601

Переносной футляр для датчика
