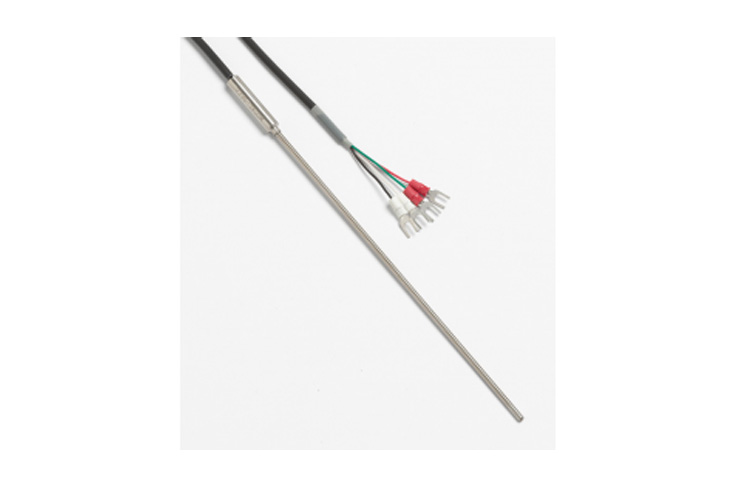

5622 Платиновые термометры сопротивления с малой инерционностью

Общие сведения

Разработанный для измерения температур, требующих быстрой реакции или краткого погружения в большом диапазоне


  • Константы времени по 0,4 секунды
  • Поставляется как пакет класса А DIN/МЭК или с калибрацией, аккредитованной NVLAP, код лаборатории 200348-0
  • Небольшие диаметры датчика в диапазоне от 0,5 мм до 3,2 мм

Для специального измерения температур, требующих быстрой реакции или краткого погружения в большом диапазоне лучше всего подходит платиновый резистивный термометр (PRT) серии 5622 компании Fluke Calibration.


Функции

Серия быстродействующих PRT от Fluke Calibration включает четыре модели с корпусами из нержавеющей стали в диапазоне от 0,5 до 3,2 мм в диаметре. Эти высококачественные проводные датчики изготавливаются в небольших корпусах, что обусловливает быструю передачу тепла на датчики. Константы времени при температуре от 0 до 100 °C составляют всего 0,4 секунды.


Требования к погружению этих стержней также являются сильной стороной этих датчиков - от 10 до 64 мм, в зависимости от модели. Измерение температуры в неглубоких или тесных полостях не вызывает затруднений. А поскольку эти датчики могут выдерживать температуры от -200 до 350 °C, их область применения шире, чем для большинства термисторов.


PRT серии 5622 поставляются в двух вариантах калибровки. Некалиброванные датчики соответствует требованиям DIN/МЭК класса А с погрешностью ±0,15 °C при 0 °C и ±0,55 °C при 200 °C и –200 °C. Или же, любой из датчиков PRT 5622 может быть заказан со сравнительной калибровкой по ITS-90 1922-4-N , в которой включены семь точек от –197 °C до 300 °C. При калибровке обеспечивается кратковременная стабильность до ±0,04 °C при 0 °C.


В качестве устройства считывания показаний для PRT 5622 могут применяться ручные термометры 1523/1524 Fluke Calibrationилинастольный термометр 1529. Каждое из этих устройств может считывать показания PRT как в качестве стандартного датчика DIN/IEC, так и индивидуально откалиброванного PRT.


Каковы бы ни были ваши требования к термометру, обращайтесь в Fluke Calibration. Больше никто не предложит вам такого широкого выбора термометров нормативного качества.


Характеристики
Технические характеристики
Температурный диапазон  от –200 до 350 °C
Номинальный RTPW 100 Вт
Датчик  Четырехпроводной платиновый 385 пробы
Точность калиброванного датчика (с учетом погрешности калибровки и кратковременной стабильности):

5622-05 и 5622-10:
± 0,04 °C при  –200 °C
± 0,04 °C при 0 °C
± 0,09 °C при 200 °C
± 0,09 °C при 300 °C

5622-16 и 5622-32:
± 0,04 °C при  –200 °C
± 0,04 °C при 0 °C
± 0,045 °C при 200 °C
± 0,055 °C при 300 °C

Соответствие некалиброванного датчика требованиям DIN/МЭК  DIN/МЭК Класс A;
± 0,15 °C при 0 °C
Константа времени
(63,2 %)
От 0 до 100 °C:
5622-05:0,4 секунды
5622-10: 1,5 секунды
5622-163,0 секунды
5622-32:10 секунд (90 %)
Глубина погружения  5622-05: 10 мм
5622-10: 20 мм
5622-16: 32 мм
5622-32 64 мм
Термо-ЭДС  20 мВ при 350 °C
Корпус  Нержавеющая сталь 316
5622-05:
 100 х 0,5 мм
5622-10:100 х 1,0 мм
5622-16:
 200 х 1,6 мм
5622-32: 200 х 3,2 мм
Кабель  4-жильный кабель длиной 2 метра с ПВХ-изоляцией, максимальная температура 90 °C
Модели и принадлежности
Модель Описание
5622-05-X

Малоинерционный ПТС, 0,5 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «D» (1521-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1522 или 1523), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1524 или) или «S» (плоские клеммы).(Все модели поставляются без калибровки, если калибровка не оплачена отдельно.)

5622-10-X

Малоинерционный ПТС, 1,0 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «D» (1521-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1522 или 1523), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1524 или) или «S» (плоские клеммы).(Все модели поставляются без калибровки, если калибровка не оплачена отдельно.)

5622-16-X

Малоинерционный ПТС, 1,6 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «D» (1521-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1522 или 1523), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1524 или) или «S» (плоские клеммы).(Все модели поставляются без калибровки, если калибровка не оплачена отдельно.)

5622-32-X

Малоинерционный ПТС, 3,2 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «D» (1521-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1522 или 1523), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1524 или) или «S» (плоские клеммы).(Все модели поставляются без калибровки, если калибровка не оплачена отдельно.)

Аксессуар Описание
2601

Переносной футляр для датчика

1923-4-N

Калибровка ПТС, от –200 до 300 °C, ±25 мК при 0 °C, аккредитована NVLAP

1930-4-N

比較校正、–200 °C ~ 300 °C、NVLAP認定校正
(プローブと指示計器を1つのシステムとして組み合わせて校正します。)
