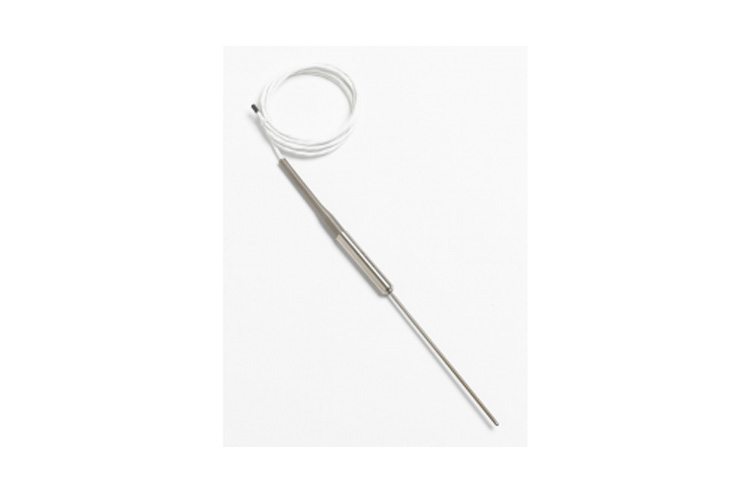

5618B Промышленный термометр сопротивления с малым диаметром

Общие сведения

Характеристики вторичного уровня с калибровкой согласно всем требованиям МТШ-90


  • Корпус малого диаметра, 3,2 мм
  • Высокая стабильность
  • Прилагаются коэффициенты МТШ-90
  • Калибровка, аккредитованная NVLAP: от –200 до 500 °C, код лаборатории: 200706-0

Для характеристик вторичного уровня с калибровкой согласно всем требованиям МТШ-90 ПТС серии 5618B производства Fluke Calibration станет лучшим решением для критических измерений температуры. Благодаря диаметру корпуса 3,2 мм эти датчики технических стандартов обладают сокращенным временем отклика без понижения точности. Датчик малого диаметра 5618A хорошо работает во многих системах с ограниченной глубиной погружения. Датчики большего размера дают более высокую погрешность измерения в системах с ограниченной глубиной погружения, поскольку проводят больше тепла между внешней средой и датчиком.


Функции

К каждому датчику прилагается протокол калибровки, аккредитованной NVLAP. В протоколе приводятся контрольные данные и коэффициенты калибровки МТШ-90, которые можно легко ввести в термометр Fluke Calibration.


Датчик 5618B также отлично подходит для использования при калибровке инфракрасных калибраторов Fluke Calibration 9132 и 9133. На самом деле эти инфракрасные источники излучения черного тела были разработаны для калибровки именно с этим типом датчика. Теперь вы сможете калибровать эти приборы в собственной лаборатории!


Для использования в диапазоне от –200 до 500 °C (шестидюймовая модель рассчитана на температуры до 300 °C) вы не найдете технический стандарт в этой конфигурации лучше, чем наша модель 5618B. Мы рекомендуем использовать ПТС 5618B с устройствами индикации термометров 1523 1524, 1502A, 1529 или 1560.


Характеристики
Технические характеристики
Сопротивление Номинальное: 100 Ом при 0 °C
Температурный
коэффициент
Номинальный 0,003923 Ом/Ом/  °C
Температура
Диапазон
От –200 до 500 °C
(–200 до 300 °C для 5618B-6-X)
Скорость дрейфа ± 0,1 °C при периодическом использовании с температурами до 500 °C
Материал оболочки Нержавеющая сталь 316
Контакты Тефлон 22 AWG, 6’
Заделка указывается
Гистерезис
Менее 0,01 °C при 0 °C, если в качестве конечных точек используются значения –196
и 420 °C
Константа времени

Максимум четыре секунды для 63,2 %-ного отклика на
изменение шага при движении воды
со скоростью 0,9 м/с
ТермоЭДС Менее 25 мВ при 420 °С
Калибровка

Предоставляет калибровка производителя, аккредитованная NVLAP,
с коэффициентами МТШ-90, значения R и T
с приращениями 1 °C, код лаборатории: 200706-0
Размер

5618B-12: длина 305 мм x диаметр 3,2 мм
5618B-9: длина 229 мм x диаметр 3,2 мм
5618B-6: длина 152 мм x диаметр 3,2 мм
Погрешность
калибровки† (k=2)
± 0,026 °C при –200 °C
± 0,066 °C при 0 °C
± 0,219 °C при 500 °C
†Включает
погрешность
калибровки и
дрейф.












Погрешность калибровки NVLAP†
Температура Расширенная
неопределенность
(k=2)
–196 °C 0,024 °C
–38 °C 0,011 °C
0 °C 0,010 °C
200 °C 0,018 °C
420 °C‡ 0,029 °C
Примечание: погрешность калибровки зависит от погрешностей лаборатории, выполняющей калибровку. Последующие калибровки того же датчика, выполненные с использованием других процедур, в других учреждениях или с другими формулировками погрешности могут дать другую погрешность. †Код лаборатории: 200706-0 ‡300 °C для 5618B-6
Модели и принадлежности
Модель Описание
5618B-12-X

Датчик малого диаметра длиной 305 мм

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5618B-9-X

Датчик малого диаметра длиной 229 мм

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

5618B-6-X

Датчик малого диаметра длиной 152 мм

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
2601

Переносной футляр для датчика
