5606 Платиновые термометры сопротивления полного погружения

Общие сведения

Платиновые резистивные термометры для лабораторных морозильных камер, автоклавов и печей


  • 5606: от –200 до 160 °C
  • 5607: от 0 до 450 °C
  • Точность калибровки ± 0,05 °C
  • Переход и ведущий кабель выдерживают весь диапазон температур платинового резистивного термометра
  • Уникальная изоляция датчика 5606 предотвращает проникновение влаги
  • Калибровка не включена; возможна калибровка, аккредитованная NVLAP

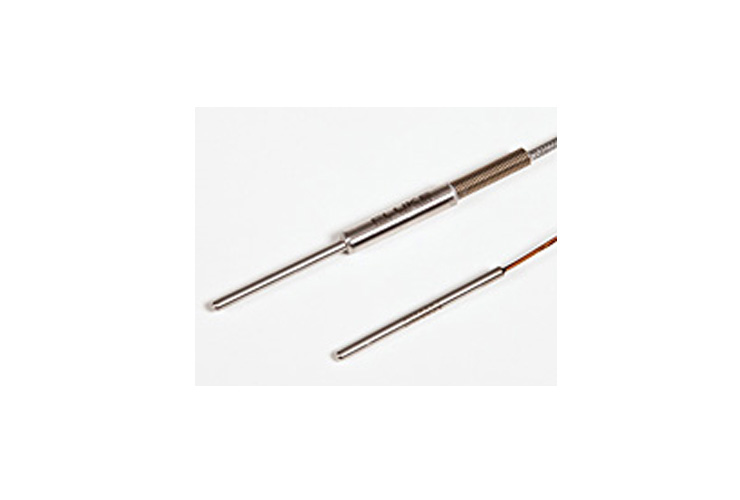

Платиновые резистивные термометры полного погружения 5606 и 5607 предназначены для использования в жестких условиях, в которых требуется устойчивость перехода и ведущего кабеля ко всему диапазону температур эксплуатации датчика. («Погружение» в таком случае просто предусматривает воздействие температур, отличных от окружающей, и устраняет необходимость учитывать среду, в которой применяется платиновый резистивный термометр и его компоненты.)


Необходимость в полном погружении датчика, перехода и ведущего кабеля, в числе прочего, может возникать при калибровке или валидации датчиков, используемых в лабораторных или биологических морозильных камерах, малых холодильных камерах, автоклавах, печах, камерах для испытаний стабильности, жарочных шкафах и инкубаторах. К другим областям применения относятся оценка IQ/OQ/PQ, составление температурных карт, а также ввод данных в температурно управляемые области или камеры исскуственного климата.


Функции

5606 имеет длину всего 50 мм и диаметр обшивки 3,1 мм. Благодаря тому что термометр можно полностью погружать в температуры всего диапазона, исчезает необходимость рассчитывать минимальную глубину погружения. Можно полностью погружать датчик, переход и ведущий кабель в любые некорродирующие жидкости или сухие среды с температурами в диапазоне от –200 до 160 °C.


Специальная конструкция точного чувствительного элемента с сопротивлением 100 Ом (альфа = 0,00385) предотвращает проникновение влаги и обеспечивает калибровку с точностью ± 0,05 °C. Небольшое долговечное устройство обеспечивает и точность измерений и эксплуатационную гибкость.


Ведущий кабель 5606 представляет собой одножильный эмалированный провод, который предотвращает продольное капиллярное распространение влаги в чувствительный элемент, что происходит при использовании более распространенных скрученных многожильных ведущих проводов. Диаметр ведущего кабеля не превосходит 0,2 мм, что делает простым его проведение через дверь морозильной камеры к устройству для вывода данных или преобразователю с фактически нулевой потерей энергии. При испытаниях 5606 в часто применяемых для теплопередачи жидкостях, таких как силиконовое масло, минеральное масло, этанол и даже жидкий азот, разрушения изоляции перехода или ведущего кабеля не наблюдалось.


Проводите калибровку или верификацию точности датчиков печей или термостатов? 5607 разработан специально для этих целей. Предназначенный для использования только в сухих средах, 5607 может быть полностью помещен в температуры в диапазоне от 0 до 450 °C. На рынке нет другого платинового резистивного термометра, который при полном помещении в температуры данного диапазона обеспечит такую же стабильность и точность измерений (± 0,055 °C). Ведущий кабель 5607 экранирован обмоткой из нержавеющей стали и соединен с переходом деформируемой уравновешивающей пружиной. Если требуется более длинный ведущий кабель, следует связаться со специалистами по применению устройства, которые бесплатно предоставят информацию по этому вопросу. Они также помогут определить какое устройство для вывода данных и вывод зонда наиболее подходят для применения в заданных целях, или предоставят помощь в выборе правильной калибровки для имеющегося зонда.


Характеристики
Общие технические характеристики
Температурный диапазон
5606:  от –200 до 160 °C
5607:  от 0 до 450 °C
Номинальное сопротивление при 0,01 °C
   100 ± 0,1 Ом
Температурный коэффициент
   0,00385 Ом/Ом/°C
Точность [1]
5606:  ± 0,04 °C при 0,01 °C
   ± 0,06 °C при 160 °C
5607:  ± 0,04 °C при 0,01 °C
   ± 0,07 °C при 450 °C
Краткосрочная повторяемость[2]
5606:  ± 0,03 °C при 0,01 °C
   ± 0,04 °C при 160 °C
5607:  ± 0,020 °C при 0,01 °C
   ± 0,035 °C при 450 °C
Дрейф [3]
5606:  ± 0,03 °C при 0,01 °C
   ± 0,04 °C при 160 °C
5607:  ± 0,02 °C при 0,01 °C
   ± 0,04 °C при 450 °C
Гистерезис
  ± 0,015 °C
Глубина корпуса
5606:  50 ± 5 мм

5607:  40 ± 5 мм

Диаметр обшивки
   3,1 ± 0,1 мм
Материал оболочки
5606:  Нержавеющая сталь 316
5607:  Inconel® 600
Температурный диапазон перехода [4]
5606:  от –200 до 160 °C
5607:  от 0 до 450 °C
Размеры перехода
5606:  Нет перехода
5607:  35 x 7 мм
Длина датчика
   30 ± 3 мм
Положение датчика
   3 ± 1 мм от кончика
Минимальное сопротивление изоляции
5606:  20 МОм при 23 °C
5607:  100 МОм при 23 °C
Минимальная глубина погружения
  Полное погружение
Максимальная глубина погружения в жидкую среду
5606: Полное погружение
5607: Используйте трубку из нержавеющей стали или стекла для защиты перехода
Максимальная глубина погружения в сухую среду
  Полное погружение
Время отклика [5]
5606: обычно 12 секунд
5607: 9 секунд (стандарт)
Самонагревание (в ванне с температурой 0 °C)
   ± 0,003 °C
Тип подводящего провода
5606:  Эмалированный медный провод
5607:  Провод из нержавеющей стали с обмоткой
Длина подводящего провода
  2,4 м (8 футов)
Температурный диапазон подводящего провода
5606:  160 °C
5607:  450 °C
Калибровка
  Калибровка не включена. Доступна калибровка, аккредитованная NVLAP См. информацию по оформлению заказа

[1] Включает калибровку и дрейф 100 часов (k = 2).
[2] Три тепловых цикла от минимальной до максимальной температуры, включая гистерезис, достоверность 95 % (k = 2).
[3] После 100 часов при максимальной температуре, достоверность 95 % (k = 2).
[4] Температура за пределами данного диапазона приведет к невосстановимым повреждениям.
[5] Согласно ASTM E 644.


Неопределенность калибровки

5606
Температура Погрешность калибровки 1924† Допустимое отклонение без калибровки‡
–197 °C 0,03 °C 0,4 °C
–38 °C 0,03 °C 0,2 °C
0 °C 0,03 °C 0,1 °C
100 °C 0,045 °C 0,3 °C
157 °C 0,05 °C 0,4 °C

5607
Температура Погрешность калибровки 1924† Допустимое отклонение без калибровки‡
0 °C 0,03 °C 0,1 °C
157 °C 0,05 °C 0,2 °C
232 °C 0,05 °C 0,3 °C
450 °C 0,055 °C 0,5 °C
†Лабораторный код 200348-0
‡ К каждому ПТС прилагается сертификат с указанием измеренного значения R0.
Не откалиброванные 5606 или 5607 в соответствии с ASTM E 1137 по допустимому отклонению соответствуют классу А Используйте приведенные ниже коэффициенты для получения допустимых отклонений, перечисленных в столбце «Без калибровки», или рассчитайте допуск класса A (Grade A) при помощи следующей формулы: Grade A = ± [0,13 + 0,0017|t|] °C, где: |t| = абсолютное значение температуры (°C). См. ASTM E 1137.
R0: введите указанное значение R0
A: 3,9083 x 10–3
B: –5,775 x 10–7
C: –4,183 x 10–12
Модели и принадлежности
Модель Описание
5606-50-X

Датчик, погружной платиновый термометр сопротивления, 50 мм, от –200 до 160 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
1924-4-10

Калибровка ПТС

1930-4-10

Калибровка системы путем сравнения, от –200 до 157 °C

5607-75-X

Датчик, высокотемпературный погружной платиновый термометр сопротивления, 75 мм, от 0 до 450 °C

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
1924-P

Калибровка ПТС, от 0 до 450 °C

1930-P

Калибровка системы путем сравнения, от 0 до 450 °C

Аксессуар Описание
2603

Переносной футляр для маленького датчика
