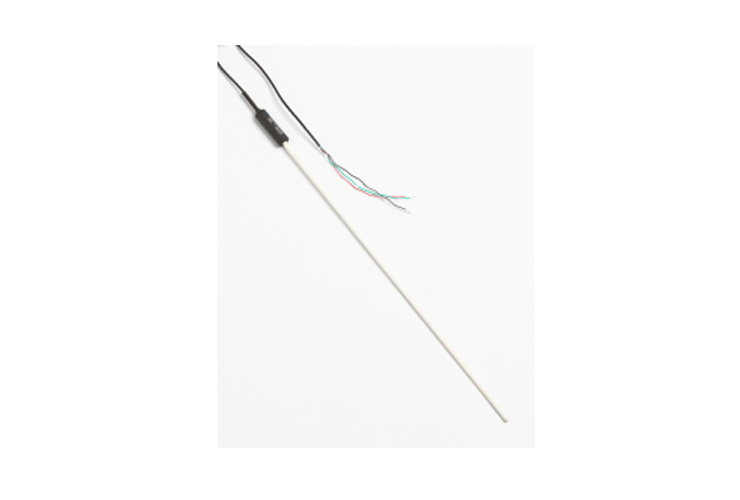

5624 Платиновый термометр сопротивления с диапазоном до 1000 С

Общие сведения

Прецизионная точность платинового резистивного термометра при температурах, характерных для термопар


  • Диапазон температур от 0 до 1000 °C
  • Точность (с учетом кратковременной стабильности и погрешности калибровки) ± 0,055 °C до 962 °C
  • Долговременный дрейф 0,01 °C при 0 °C после 100 ч при 1000 °C
  • Создан группой разработки первичных эталонов Fluke Calibration

Компания Fluke Calibration получает множество запросов по обеспечению точности прецизионных ПТС при рабочих температурах термопар. До настоящего времени метрологи довольствовались дорогими высокотемпературными стандартными платиновыми резистивными термометрами (SPRT), или неточными термопарами для высокотемпературных измерений.


С удовольствием представляем вам лучший в мире вторичный высокотемпературный ПТС – модель 5624.

Функции

Модель 5624 идеальна для использования в качестве эталонного термометра в высокотемпературных печах и способна достигать температуры 1000 °C при долговременном смещении при 0 °C на уровне 10 мК и точности (включая кратковременную стабильность и погрешность калибровки в полном диапазоне) на уровне 55 мК! Благодаря патентованному дизайну сенсора компании Fluke Calibration этот резистивный термометр демонстрирует кратковременную стабильность на уровне 5 мК и требует погружения менее чем на 153 мм при 700 °C.


Прибор 5624 изготавливается в оболочке из оксида алюминия длиной 508 мм и диаметром 6,35 мм. Для подключения к различным устройствам считывания возможен выбор из нескольких видов заделки проводов. Каждый прибор 5624 поставляется с аккредитованным по NVLAP протоколом калибровки с реперной точкой по NIST от 0 °C до 962 °C (калибровка выполняется по реперной точке). Также в комплекте прилагается защитная сумка для переноски прибора.


Характеристики
Технические характеристики
Диапазон От 0 до 1000 °C
Погрешность калибровки
± 0,004 °C при 0 °C
± 0,020 °C при 962 °C
Долгосрочный дрейф (Rtpw) (k=2)
< 0,01 °C при 0 °C после 100 часов при 1000 °C
< 0,06 °C при 0 °C после 1000 часов при 1000 °C
Точность калибровки† ( k= 2)

± 0,006 °C при 0 °C
± 0,031 °C при 660 °C
± 0,041 °C при 961 °C
Краткосрочная стабильность ± 0,005 °C
Погружение <153 мм при 700 °C
Rtpw 10 Ом (± 0,1 Ом)
Гистерезис <0,005 °C при от 0 до 1000 °C
Термоциклирование <0,01 °C, 10 циклов от 0 до 1000 °C
Ток 1 мА
Размер Внешний диаметр: 6,35 мм
Длина 508 мм
Материал оболочки Оксид алюминия
Калибровка В том числе калибровка по реперной точке 1913-6
Включает калибровку и дрейф за 100 часов.
Модели и принадлежности
Модель Описание
5624-20-X

Датчик, 1 000 °C, 10 Ом ПТС, 6,35 x 508 мм, (включает футляр 2609)

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).

Аксессуар Описание
1913-6

Калибровка, ЭПТС по фиксированной точке, 0

2609-5624

Футляр, ЭПТС, пластик
