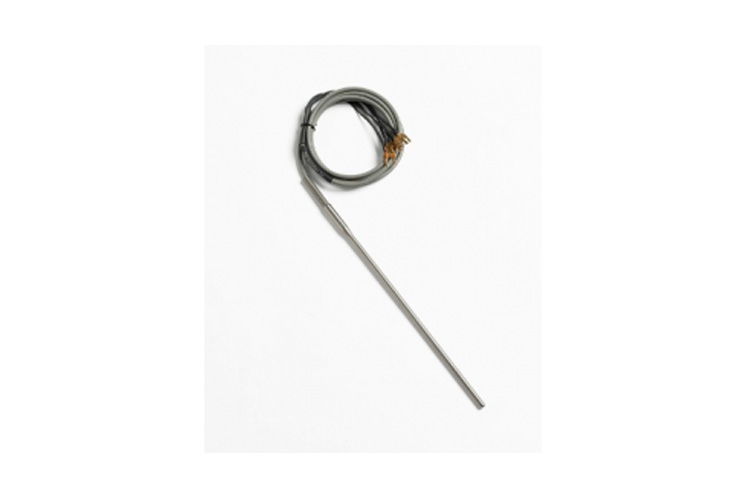

5640 Эталонные термисторные зонды

Общие сведения

Высокоточные датчики температуры с превосходной стабильностью


  • Точность: до ± 0,001 °C
  • Доступная точность системы: ± 0,004 °C или менее
  • Прослеживаемая NIST калибровка предоставляется изготовителем; аккредитованная калибровка от Fluke Calibration предоставляется как опция

Если вам нужен высокоточный датчик температуры с отличной стабильностью по хорошей цене, вы найдете все это в термисторных эталонных датчиках серии 5640. Зачем платить за SPRT, если можно получить калиброванный термисторный датчик с точностью ± 0,001 °C и диапазоном температур от 0 до 60 °C всего за треть стоимости некалиброванного SPRT?


Функции

В каждом датчике температуры используется сверхстабильный стеклянный термистор, заключенный в тонкостенную трубку из нержавеющей стали. Основным полупроводниковым компонентом служит шарик из марганца, никеля и оксида кобальта, установленный на платиновую проволоку диаметром 0,1 мм. Для обеспечения долгосрочной стабильности термистор выдерживают под действием различных температур в течение 16 недель. В процессе выдерживания выполняется проверка стабильности датчика на предмет соответствия его показателей техническим характеристикам.


Термисторные датчики 5640, 5641 и 5642 предназначены для диапазона температур от 0 до 60 °C, а датчики 5643 и 5644 – от 0 до 100 °C. Они обеспечивают стабильность на уровне ± 0,002 или ±0,005 °С, гарантированный на один календарный год.


Каждый датчик температуры калибруется в соответствии с требованиями NIST. К калибровке прилагается компьютерная таблица с шагом 0,01 °C, рассчитанная по следующей формуле:


R=exp(A + B/T + C/T2 + D/T3)


Константы для этой формулы берутся из полиномиальной регрессии на основе полученных данных калибровки. В диапазоне температур от 0 до 60 °C калибровка выполняется в тройной точке воды (0,01 °C) и при температурах 15, 25, 30, 37, 50 и 60 °C. В диапазоне от 0 до 100 °C используются дополнительные точки калибровки – 80 и 100 °C.


Каждый датчик температуры настраивается индивидуально и сопровождается свидетельством о поверке производителем. При необходимости калибровки в лаборатории, аттестованной NVLAP, свяжитесь с компанией Fluke Calibration.


Термисторные эталоны – это компактные прецизионные сенсоры, пригодные для использования в качестве вторичных или рабочих температурных эталонов для лабораторных метрологических систем. Они не страдают от тряски и вибрации, и их можно использовать даже в самых сложных полевых условиях, не волнуясь за качество калибровки.


Добавьте к ним термометр 1560 Black Stack от Fluke Calibration и получайте показания сразу в °C, °F и K. Такая комбинация обеспечивает детализацию на уровне 0,0001 градуса и общую точность системы на уровне менее ±0,004 °C.


Сравните стоимость калиброванного датчика температуры 5640 и термометра Black Stack со стоимостью некалиброванного термометра сопротивления, защищенного футляром (ЭПТС). Для диапазона температур от 0 до 100 °C более экономичного решения, чем термисторы серии 5640, нет.


Характеристики
Технические характеристики
Модель   Диаметр х длина    Диапазон  Дрейф
°C /год
Точность (произв.)†
От 0 до 60 °C        От 60 до 100 °C
 Провода  Номинальное сопротивление
при 25 °C
5640  6,35 х 229 мм
От 0 до 60 °C  ± 0,005 °C  ± 0,0015 °C  н/д  4,4 кОм
5641  3,18 х 114 мм
От 0 до 60 °C  ± 0,002 °C  ± 0,001 °C  н/д  5 кОм
5642  3,18 х 229 мм
От 0 до 60 °C  ± 0,002 °C  ± 0,001 °C  н/д  4 кОм
5643  3,18 х 114 мм
От 0 до 100 °C  ± 0,005 °C  ± 0,0015 °C  ± 0,0025 °C  7.5 кОм
5644  3,18 х 229 мм
От 0 до 100 °C  ± 0,005 °C  ± 0,0015 °C  ± 0,0025 °C  7.5 кОм
†Без учета долгосрочного дрейфа; контроль сопротивления дает дополнительные ± 0,0025 %.
Модели и принадлежности
Модель Описание
5640-X

Датчик термистора для стандартов

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5641-X

Датчик термистора для стандартов

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5642-X

Датчик термистора для стандартов

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5643-X

Датчик термистора для стандартов

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

5644-X

Датчик термистора для стандартов

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.
