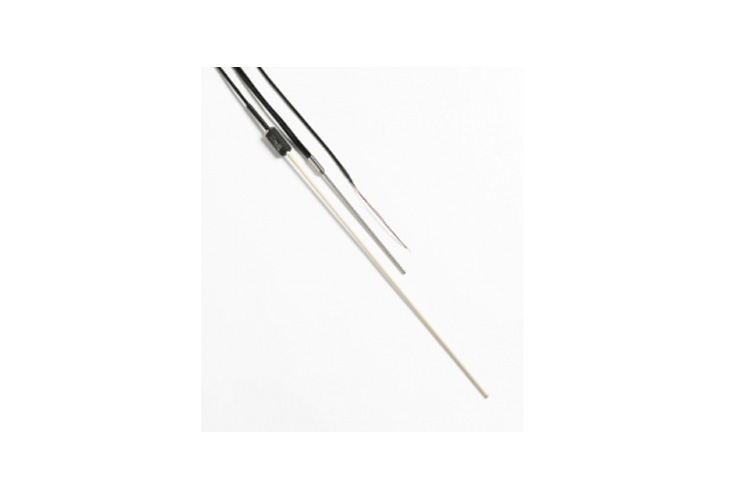

5649/5650 Эталонные термопары типов R и S

Общие сведения

Термопары типов R и S, изготовленные из высококачественной платины и платинородиевого сплава, охватывают диапазон температур от 0 до 1450 °C с погрешностью не выше 0,15 °C в большей части диапазона. С четырьмя различными моделями для каждого типа термопары типов R и S удовлетворяют требованиям, необходимым для решения вашей задачи.


Восемь моделей для любой области применения термопар R или S


  • Разработано группой разработки первичных эталонов температуры компании Fluke Calibration
  • Два типоразмера, каждый в вариантах с холодным спаем и без него
  • Погрешность без калибровки менее ± 0,6 °C или ±0,1 % показаний (в зависимости от того, какое значение больше)
Функции

Рабочий спай обоих изделий, 5649 и 5650, заключен в оболочку из глинозема диаметром 0,25 дюйма, длина которой может быть равной 50,8 или 63,5 см в зависимости от условий применения. Также возможен заказ холодного спая. Для изготовления холодного спая используется оболочка из нержавеющей стали длиной 21 см и диаметром 4,8 мм. Малый диаметр позволяет свести к минимуму необходимую глубину погружения, а дополнительная длина позволяет погрузить датчик на необходимую глубину.


Специальные луженые медные соединительные провода с ультранизкой термоэдс сохраняют целостность цепи рабочего спая при подключении датчика к микровольтметру или устройству Hart Black Stack.


Каждый датчик изготавливается из проволоки, проходящей выборочный контроль с фиксированной точкой, за счет чего обеспечивается погрешность менее 0,5 °C при температурах до 1100 °C. В диапазоне от 1100 до 1450 °C погрешность возрастает линейно до 3,0 °C. При необходимости большей точности измерения можно заказать индивидуальную калибровку по эталону с реперной точкой, при этом погрешность снижается до ± 0,15 °C при температурах до 962 °C, ± 0,25 °C при температурах до 1100 °C и возрастает линейно до ± 2,0 °C при температурах до 1450 °C.


Датчик легко разбирается, что позволяет легко выполнять самостоятельную калибровку неизолированных проводов.

Характеристики
Технические характеристики
Диапазон От 0 до 1450°C
Тип Сплав платины и 13% родия и платина (тип R)
Сплав платины и 10% родия и платина (тип S)
Калибровка Погрешности дополнительной калибровки по реперным точкам
(k=2): ± 0,15 °C при температурах до 962 °C,
возрастает линейно до ± 2,0 °C при температурах до 1450 °C.
Габариты оболочки
горячего спая
6,35 мм в диаметре;
длины см. в информации о размещении заказов
Габариты оболочки холодного спая 4,8 мм в диаметре х 210 мм в длину
Долговременная стабильность ± 0,5 °C при температуре до 1100 °C
± 2,0 °C при температуре до 4500 °C (до года в зависимости от интенсивности использования)
Кратковременная стабильность ± 0,2 °C при температуре до 1100 °C
± 0,6 °C при температуре до 1450°C
Погружение Рекомендуется погружение не менее чем на 152 мм
Защитная сумка В комплект входит сумка модели 2602
Масса 1 кг
Модели и принадлежности
Модель Описание
5649-20-X

Термопара типа R, 508 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

5649-20CX

Термопара типа R, 508 мм, с эталонным местом соединения

X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

5649-25-X

Термопара типа R, 635 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

5649-25CX

Термопара типа R, 635 мм, с эталонным местом соединения

X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

5650-20-X

Термопара типа S, 508 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

5650-20CX

Термопара типа S, 508 мм, с эталонным местом соединения

X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

5650-25-X

Термопара типа S, 635 мм

X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

5650-25CX

Термопара типа S, 635 мм, с эталонным местом соединения


X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».

Аксессуар Описание
1918-B

Четырехточечная калибровка по фиксированной точке (Sn, Zn, AI, Ag).
Экстраполировано к 1450

2609

Запасной футляр (для термопар длиной 635 мм)
