Анализатор поляризационной модовой дисперсии In-Service PMD

Общие сведения

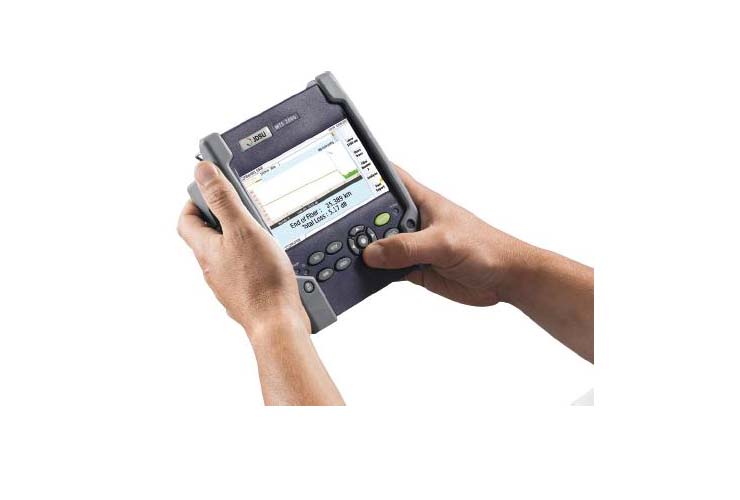

Новейшее решение In-Service PMD (I-PMD) от компании JDSU на базе измерительной платформы MTS-8000 использует живой трафик, передаваемый по каналам с использованием DWDM, для измерения поляризационной модовой дисперсии (ПМД) (анализируя действующие значения дифференциальной групповой задержки (DGD)) не излучая в канал какого-либо тестового сигнала.


Анализатор поляризационной модовой дисперсии I-PMDанализирует оптические каналы с высоким разрешением (уровень мощности и частота) с измерением внутриканального отношения сигнал – шум (in-band OSNR), позволяя осуществлять долгосрочный анализ и фиксацию отклонений параметров реального сигнала.


Решение I-PMD является первым решением в отрасли для обслуживания и диагностики работающих высокоскоростных сетей на основе технологии DWDM и перенастраиваемых оптических мультиплексоров ввода – вывода (ROADM).


Функции
- Тестирование in-service ПМД в сетях DWDM и ROADM.
- Мониторинг ПМД активных каналов DWDM.
- Диагностика высокоскоростных каналов DWDM (10 и 40 Гбит/сек).
- Квалификация каналов для перехода с 2.5 Гбит/сек на 10 или 40 Гбит/сек.
Характеристики

Основные возможности:

- Подключается к сети с одной стороны и объединяет возможности трех приборов (PMD, OSA и I-OSNR).
- Использует длину волны на которой передается трафик для тестирования каналов 2.5/10/40 Гбит/сек и не зависит от модуляции и полярности.
- Мгновенное измерение действующего значения DGD (DGDEff).
- Графики изменения ПМД во времени и по каналам DWDM.
- Измерение in-band OSNR.
- Анализатор с высоким разрешением каналов.
- Измерение поляризационной модовой дисперсии (ПМД) без остановки DWDM сервисов, мониторинг отклонений PMD в каналах DWDM через удаленный доступ к прибору для анализа трендов.
- Оценка состояния каналов DWDM, передающих данные на скоростях 2.5 или 10 Гбит/сек для перехода на скорости 10 или 40 Гбит/сек.
- Подключение к сети DWDM в любой точке с целью выявления проблем со спектром или поляризационно модовой дисперсий.
- Измерение внутриканального отношения сигнал-шум (in-band OSNR) для расширенного анализа состояния канала.


Измерение ПМД на основе анализа реального трафика.

Трафик, предаваемый по каналам DWDM, работающих на скорости 2.5, 10 и 40 Гбит/сек, используются для измерения действующего значения дифференциальной групповой задержки DGDEff и как следствие ПМД. Специалисты могут легко измерить значение поляризационной модовой дисперсии для определенного канала в данный момент времени по которому передается живой трафик.
- Выполнение измерений на активной системе DWDM с фиксированной или перенастраиваемой (ROADM) конфигурацией сети.
- Высокая чувствительность позволяет выполнять тесты в любой точке сети.
- Возможность повторить измерения действующих значений DGD для измерения ПМД в заданной точки сети.
- Определение активных каналов или определение тестируемого канала в соответствии с частотным планом в стандарте ITU-T G.693.
- Отображение отклонений DGDEff во времени для каналов с целью определения флуктуаций ПМД.


Анализ спектра активного сигнала.

Анализатор I-PMD предоставляет возможность точно оценить спектр передаваемого оптического сигнала по каналу DWDM.
- Точное определение центральной частоты и уровня мощности.
- Оценка компонентов тракта - лазер (неправильная настрока, наличие паразитных модуляций) или ROADM (неправильная настройка фильтра).
- Анализ любых типов модуляции оптического сигнала (2.5/10/40 и другие).
- Сравнение формы сигнала в соответсвии с частотным планом ITU (используя специальный тестовый сигнал).


Измерение in-band OSNR.

Отношение сигнал шум (OSNR) или внутриканальное отношение сигнал-шум (in-band OSNR) другой важный параметр, который необходимо оценивать при квалификации каналов DWDM. Метод оптического поляризационного разделения, который использует компания JDSU позволяет очень точно оценить уровень шума внутри канала. Анализатор I-PMD единственное решение на рынке не зависящее от типов фильтров, используемый в сетях DWDM, скорости и модуляции сигнала.
- Измерение I-OSNR одновременно с анализом ПМД и спектра.
- Измерение ПМД и I-OSNR для выявления истинной причины наличия битовых ошибок в канале.
- Долговременный анализ I-OSNR.
