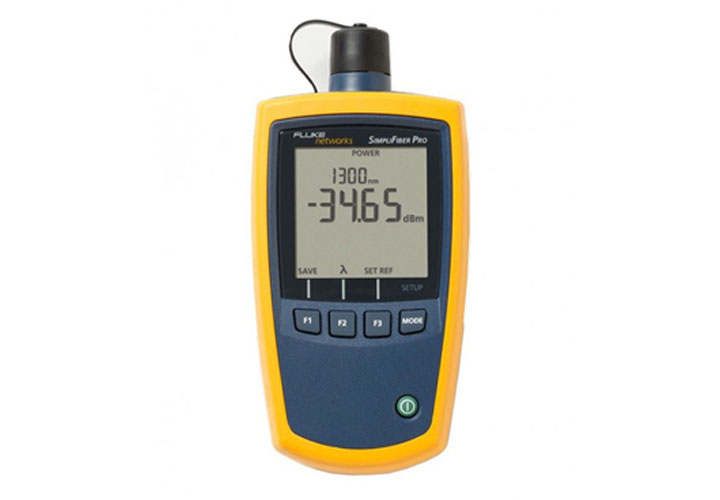

SimpliFiber PRO - измеритель оптической мощности


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.02.05078-2016
Сертификат выдан 27.05.2016
Сертификат действителен до 27.05.2021
Наименование Комплексы для измерения мощности оптического сигнала
Тип SimpliFiber Pro
Заказать поверку
Общие сведения

Fluke Networks SimpliFiber PRO - измеритель оптической мощности откалиброван для работы на шести длинах волн (850, 1300, 1310, 1490, 1550, 1625 нм). Прибор позволяет сохранять опорное значение мощности, что значительно облегчает измерение оптических потерь линии. Внутренняя память позволит сохранять до 1000 измерений. Благодаря функции CheckActive - Вы услышите звуковой сигнал при подключении к активной линии. Измеритель оснащен четырьмя клавишами управления, большим ЖК дисплеем и портом USB. Поставляется со сменным адаптером SC, также в качестве опций предлагаются другие типы адаптеров (ST, FC, LC).

Функции

Основные функции SimpliFiber PRO


  • Рабочие длины волн: 850, 1300, 1310, 1490, 1550, 1625 нм
  • Выполнение теста одновременно на двух длинах волн
  • Функция CheckActive™ - звуковое и визуальное уведомление о наличии сигнала в линии
  • Удобная локализация разъемов и розеток при помощи идентификаторов FindFiber
  • Автоопределение длины волны источника
  • Память на 1000 результатов измерений
  • Удобный и прочный корпус
  • ПО LinkWare для обработки результатов и создания отчетов

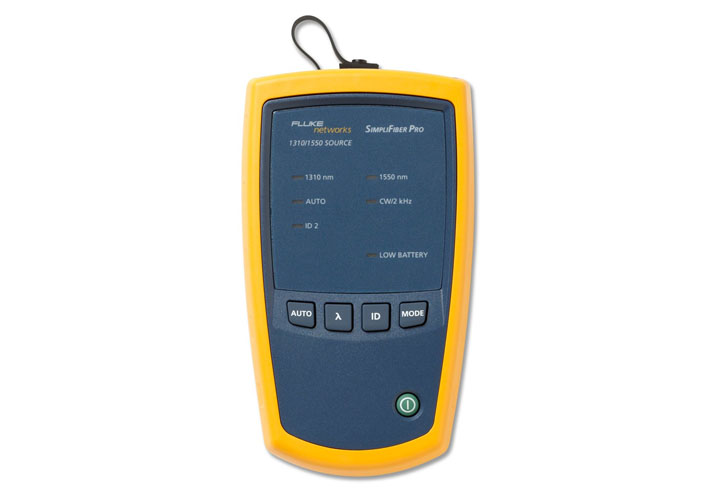

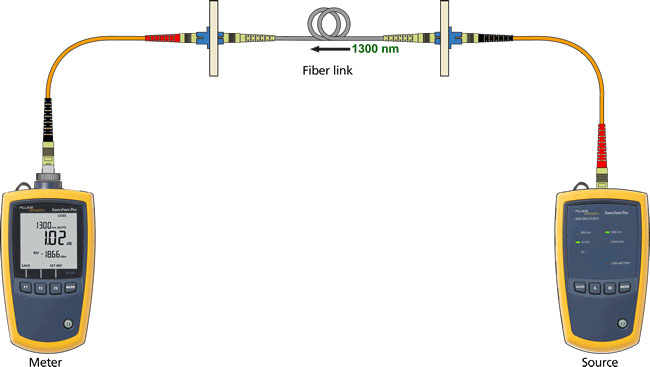

Измерение оптических потерь совместно с источником излучения:


Подав с одной стороны линии сигнал стабильной мощности с помощью источника излучений, и подключив измеритель мощности с другой, Вы сможете оценит величину потерь сигнала в волокне.

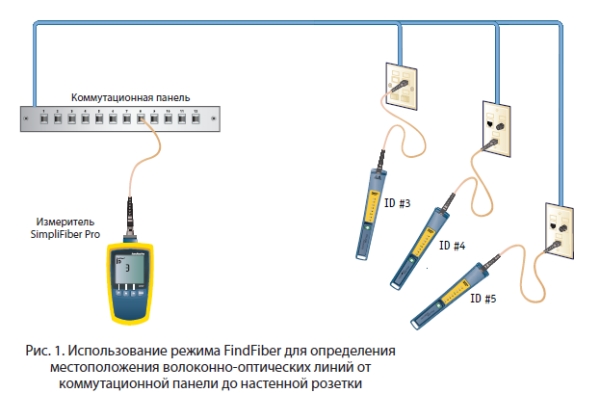

Идентификация оптических розеток:


Использую дополнительные идентификаторы FindFiber, Вы сможете быстро идентифицировать нужную розетку. Каждый идентификатор имеет свой порядковый номер. Подключив его с одной стороны оптической линии - мы увидим этот номер на экране SimpliFiber PRO с другой стороны.


Характеристики
Характеристики Значение
Тип разъема Сменный SC (LC, ST, FC - опция)
Точность, дБ +/- 0.25
Рабочие длины волн, нм 850, 1300, 1310, 1490, 1550, 1625
Тип детектора InGaAs

Диапазон измеряемых значений, дБм

850 нм: от 10 до -52

1300, 1310, 1490, 1550, 1625 нм: от 10 до - 60

Линейность

850 нм:

+/- 0,2 дБ; +/- 0,2 дБ в диапазоне от 0 дБм до -45 дБм,

+/- 0,25 дБ при значениях < -45 дБм;

1300, 1310, 1490, 1550, 1625 нм:

+/- 0,1 дБ; +/- 0,1 дБ в диапазоне от 0 дБм до 55 дБм,

+/- 0,2 dB при значениях >0 дБм и <-55 dBm

Разрешение, дБ 0.01
Время автономной работы, ч. >50
Память 1000 измерений затухания или мощности
Интерфейс для ПК USB

Диапазон температур, °C

Рабочий: от -10 до +50

Хранения: от -20 до +50

Влагостойкость, % От 0 до 95 (без конденсата)
Сертификаты CE, CSA, N10140, Класс 1 безопасности лазера
Размеры, см 16,5 x 8,0 x 3,9
Вес 325г.
Модели и принадлежности
Наименование Типы коннектора
Комплект эталонных многомодовых шнуров 62,5 мкм, симплекс (2шт) SC-SC, SC/SC
Комплект эталонных многомодовых шнуров 62,5 мкм, симплекс (2шт) SC-LC, LC-LC
Комплект эталонных многомодовых шнуров 62,5 мкм, симплекс (2шт) SC-ST, ST-ST
Комплект эталонных многомодовых шнуров 50 мкм, симплекс (2шт) SC-SC, SC/SC
Комплект эталонных многомодовых шнуров 50 мкм, симплекс (2шт) SC-LC, LC-LC
Комплект эталонных многомодовых шнуров 50 мкм, симплекс (2шт) SC-ST, ST-ST
Комплект эталонных одномодовых шнуров 9 мкм, симплекс (2шт) SC-SC, SC/SC
Комплект эталонных одномодовых шнуров 9 мкм, симплекс (2шт) SC-LC, LC-LC
Комплект эталонных одномодовых шнуров 9 мкм, симплекс (2шт) SC-ST, ST-ST
Сменный адаптер SC для измерителя мощности SimpliFiber Pro SC
Сменный адаптер LC для измерителя мощности SimpliFiber Pro LC
Сменный адаптер ST для измерителя мощности SimpliFiber Pro ST
