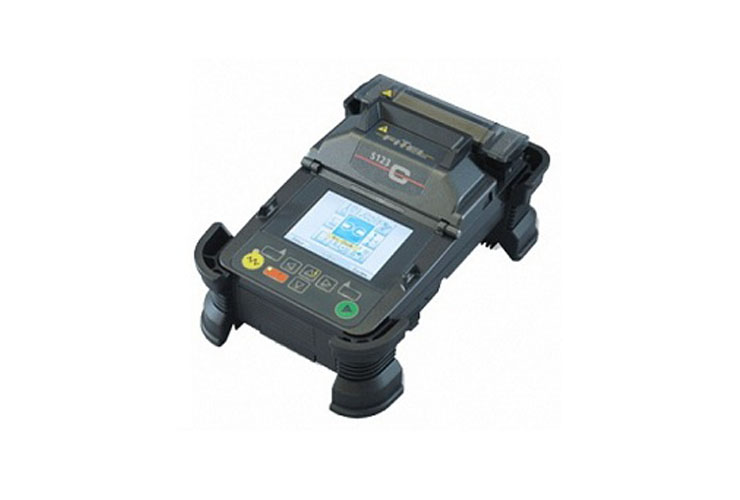

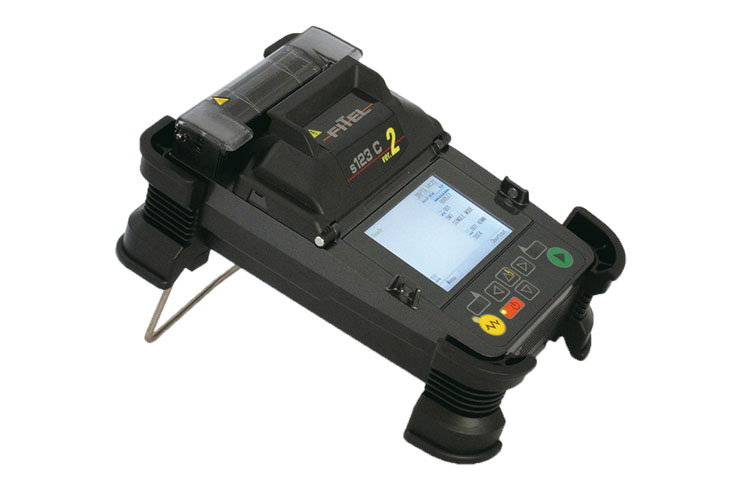

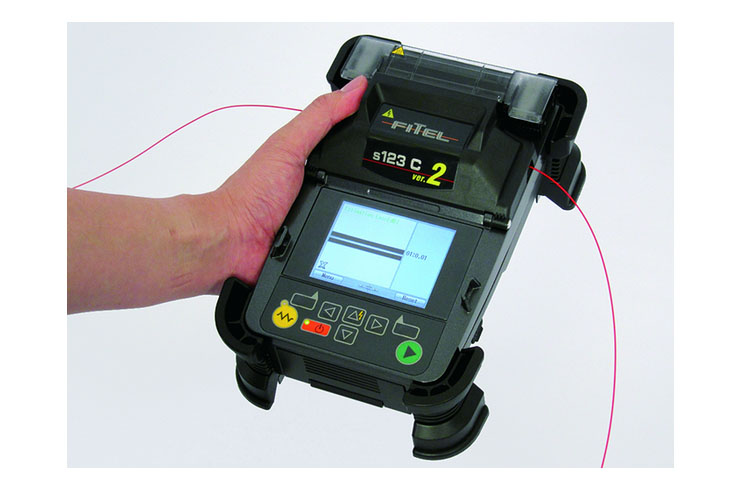

S123A-22 - Сварочный аппарат в комплектации со скалывателем

Общие сведения

Влаго- и пыленепроницаемый ударопрочный корпус, компактный дизайн и уменьшенное время сварки делают данную модель лидером среди недорогих сварочных аппаратов. Новая модель сварочного аппарата была разработана с учетом работы в неблагоприятных условиях окружающей среды, по углам корпуса расположены резиновые протекторы для защиты прибора при возможных ударах и падениях. По классу защиты прибор соответствует IP52, что позволяет использовать его в различных условиях без нарушения режима работы. На надежность FITEL S123С также положительно влияет отсутствие в оптической системе зеркал.


  • Доступен для всех волокон METRO / LAN / FTTx, включая ультрагибкие волокна (G657);
  • Ударопрочная, компактная, переносная конструкция адаптирована к суровым условиям эксплуатации;
  • Быстрая сварка (13с) с минимальными потерями и быстрый нагрев (25с) при сварке одиночных волокон *1;
  •  Встроенное зарядное устройство для автоматической зарядки аккумулятора от сети переменного тока (даже во время работы);
  • Автозапуск термоусадочной печи для защитных гильз;
  • Лампа для освещения большого участка рабочей зоны;
  • Сварочный аппарат совместим с разъемом «Splice On» (SOC) Seikoh Giken и Diamond;
  • 70 циклов (сварка + нагрев) с одним аккумулятором *2;
  • Простой принцип действия с неподвижным V-образным профилем;
  • Простое обслуживание – для замены электродов не требуются инструменты, в системе выравнивания нет зеркал;
  • Простое обновление программного обеспечения через Интернет;
  • Простая замена систем волоконных держателей (универсальный держатель / держатель для волокон / держатель SOC);
  • Доступна функция сращивания Drop Cable – оптического кабеля абонентского доступа;
  • Улучшенный графический интерфейс;
  • Новая сумка для инструмента «TCC-01» в стандартной комплектации;
  • Соответствует требованиям RoHS.

*1 Используя полуавтоматический режим сварки и режим предварительного нагрева.

*2 Используя полуавтоматический режим сварки и обычный режим нагрева.

Функции
• ударопрочный металлический корпус
• резиновые протекторы на углах для повышения сопротивления ударным нагрузкам
• малое время сварки, быстрая термоусадка
• водо- и пыленепроницаемость в соответствии со стандартом IP52
• сварка разных типов волокон, в т.ч. нечувствительных к изгибу
• 70 циклов сварка/термоусадка с использованием 1-й батареи
• легкость в обслуживании
• обновление ПО через интернет
• соответствие требованиям RoHS
Характеристики
Применяемые типы волокон
SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G.655),BIF/UBIF (не чувствительные к изгибу волокна,ITU-T G.657)
Диаметр оболочки
125мкм
Диаметр покрытия
250~900 мкм
Длина скола волокна
5~10мм
Средние потери при сварке
ОM: 0,05дБ, MM: 0,03дБ, DSF: 0,08дБ, NZD: 0,08дБ
Время сварки
13с
Время термоусадки
25с (S922: 40мм гильза, S921: 60мм гильза) (с предвар. подогревом)
Программы сварки
макс.150
Программы термоусадки
макс. 18
Автостарт печки
есть
Применяемые гильзы
20/40/60 мм
Держатели волокна
Фиксированный держатель (включая Loose tube) или система держателей волокна
Тест на растяжение
1.96N
Обратные потери
Не менее 60 дБ
Увеличение изображения волокна
58x
Память результатов сварки
макс. 2 000
Количество сохранённых изображений
Последние 100 изображений сохраняются автоматически
+ до 24 изображений можно хранить постоянно
Габаритные размеры
127ш×199г×81в мм (не включая ударопоглотители)
159ш×231г×104в мм (включая ударопоглотители)
Вес
1.4кг (без батареи)
1.6кг (с батареей S943B)
Экран
3.5” цветной LCD монитор
Вывод данных
USB ver.2.0 mini
Язык интерфейса
20 языков (вкл. русский, английский, испанский и др.)
Ёмкость батарей
до 70 циклов сварка/термоусадка с батареей S943B
Высота над уровнем моря
5000 м
Рабочая температура
-10 –+50 °C (без повышенной влажности)
Температура хранения
-40 –+60 °C (без повышенной влажности)
Влажность
0 – 95% (без конденсата)
Питание
переменный ток:100В–240В (50/60 Гц),
постоянный ток:11В–17В
