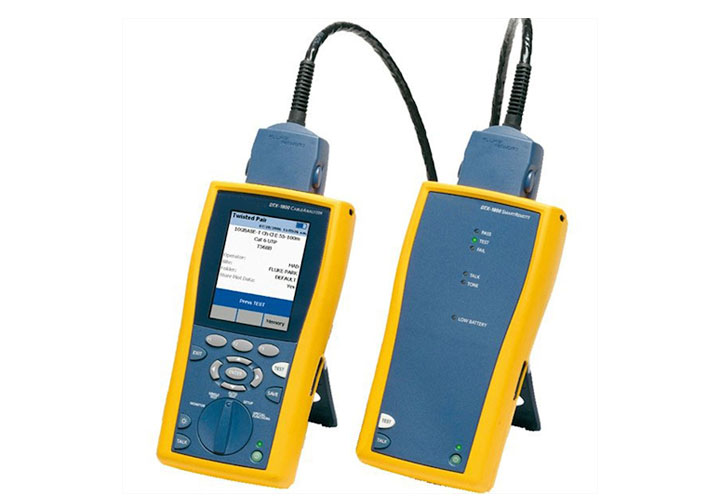

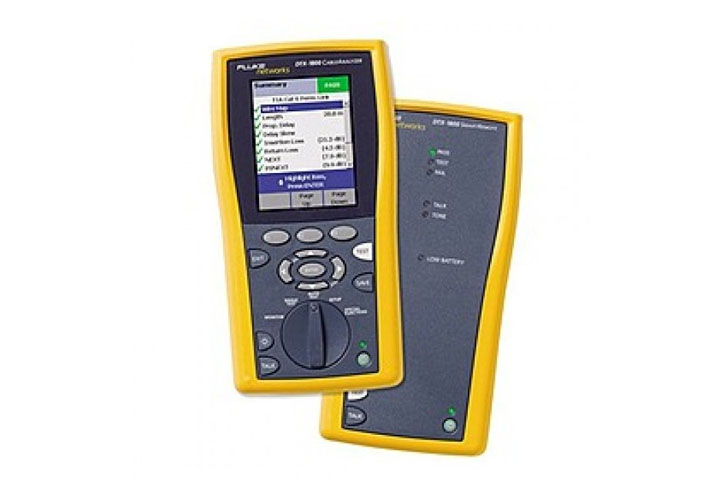

Кабельный анализатор DTX-1500 CableAnalyzer™

Снят с производства

Предлагаем замену: DSX-600

На складе в Алматы имеется в наличии некоторое количество данных кабельных анализаторов.
Вы можете приобрести прибор с сертификатом поверки.
Дополнительная информация


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.02.04700-2015
Сертификат выдан 02.10.2015
Сертификат действителен до 02.10.2020
Наименование Кабельные анализаторы
Тип серии DTX/DSX, модели DTX-1200, DTX-1500, DTX-1800, DSX-5000 с модулями EFM2, SFM2, OTDR
Заказать поверку
Общие сведения

Сертификации Cat 6 за 9 секунд


Цифровой кабельный анализатор DTX-1500 CableAnalyzer предоставляет вам решение, которое упрощает каждый этап сертификации от настройки прибора до рекордно быстрого тестирования, устранения проблем и предоставления заказчикам отчетов о результатах тестирования. DTX-1500 выполняет сертификацию класса Е / кат. 6 в течение 9 секунд и класса EA / кат. 6A в течение 22 секунд в полном соответствии с промышленными стандартами и с высокой точностью. Такая невероятная скорость позволяет протестировать сотни линий связи в течение 8-часовой смены.


Устранение неполадок происходит быстрее


Если возникает сбой линии связи, DTX-1500 немедленно предоставляет доступные инструкции, чтобы определить место расположения неполадки (расстояние от тестера) и возможные причины этого сбоя. Данные инструкции не только сообщают о проблеме, но также содержат корректировочные меры, которые могут предпринять специалисты для быстрого разрешения проблемы без необходимости консультироваться с менеджером проекта. Вместо того чтобы тратить время на пробы и ошибки, а затем проводить повторное тестирование чтобы выяснить, решена ли проблема, специалист будет точно знать, что делать, если канал неисправен. Даже если только два процента кабелей не пройдут сертификацию при выполнении Автотеста, вы сэкономите два часа рабочего времени за каждый день работ.


Не менее быстро осуществляются и другие операции


DTX-1500 не только быстро проводит тестирование. Она также сокращает время установки и отчетности. Простота и легкость в работе сокращает время на обучение. Увеличенное время работы на батареях позволяет вам сделать больше за одну зарядку. Цветной дисплей, большой объем памяти, а также встроенная гарнитура увеличивают общую продуктивность, улучшая процесс взаимодействия с пользователем. Все это служит для ежедневной экономии вашего времени и денег.

Функции

Преимущества цифрового кабельного анализатора DTX- 1500 CableAnalyzer™: скорость, эффективность и точность.


Цифровой кабельный анализатор серии DTX CableAnalyzer™ является наиболее широко распространенной структурированной платформой для сертификационного тестирования кабельной сети. Функции, скорость и надежность тестера делают вашу работу более эффективной и продуктивной — результаты тестирования отображаются в нижней строке. Ни один другой тестер не работает так последовательно, как DTX.


Превосходный интерфейс позволяет вашим техникам тратить меньше времени на обучение и больше — на тестирование.


  • Частотный диапазон в пределах 500 МГц позволяет сертифицировать кабели кат. 6A / класса E A для 10 Гбит Ethernet.
  • Расширенные средства диагностики точно определяют причину сбоя и предлагают меры по исправлению положения.
  • Программное обеспечение для управления тестированием кабелей LinkWare™ имеет простой интерфейс пользователя и возможности, помогающие экономить время и увеличивать продуктивность.
Характеристики

Общие технические характеристики

Скорость автотеста

Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунд; Полный двусторонний Автотест соединений кат. 6A / класса EA: 22 секунды

Поддерживаемые параметры тестирования (стандарт теста определяет параметры и диапазон частот)

Схема соединений, длина, задержка на прохождение, смещение задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), перекрестные наводки на ближнем конце линии связи (NEXT), отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N

Максимальная частота

500 МГц

Сохранение результатов тестирования

250 с графическими данными; >1500 без графических данных

Дисплей

пассивный цветной ЖК-дисплей с подсветкой, диагональю 3,7 дюймов (9,4 см), 240x320 пикселей

Размеры

Основной и удаленный модуль Smart Remote: 8,5 дюймов x 4,4 дюймов x 2,4 дюймов (21,6 см x 11,2 см x 6 см), номинально

Масса

2,4 фунта (1,1 кг), номинально (без адаптера или модуля)

Питание

Литиево-ионный аккумулятор, 7,4 В, 4000 мАч

Время работы от аккумулятора

12 ч. (стандарт)

Время зарядки аккумулятора

4 ч (ниже 40 ˚С, с выключенным тестером)


Требования к окружающей среде

Рабочие температуры

от 32° F до 113 °F (от 0°C до 45 °C)

Температура хранения

от -4° F до +140 °F (от -20°C до 60 °C)

Относительная рабочая влажность (% без конденсации)

от 32° F до 95 °F (от 0°C до 35 °C): От 0 % до 90 % от 95° F до 113 °F (от 35°C до 45 °C): От 0 % до 70 %

Вибрация

Случайная, 2 г, 5 Гц–500 Гц

Ударная нагрузка

Падение с высоты 1 м с подсоединенными модулем и адаптером и без них

Безопасность

IEC 61010-1: Нет категории измерений, степень загрязнения 2

Высота над уровнем моря

Рабочая: 4000 м (3048 м с адаптером переменного тока); Хранение: 12000 м

Электромагнитная совместимость

RU 61326-1: Портативный

Модели и принадлежности

Информация для заказа

Модель

Описание

DTX-1500

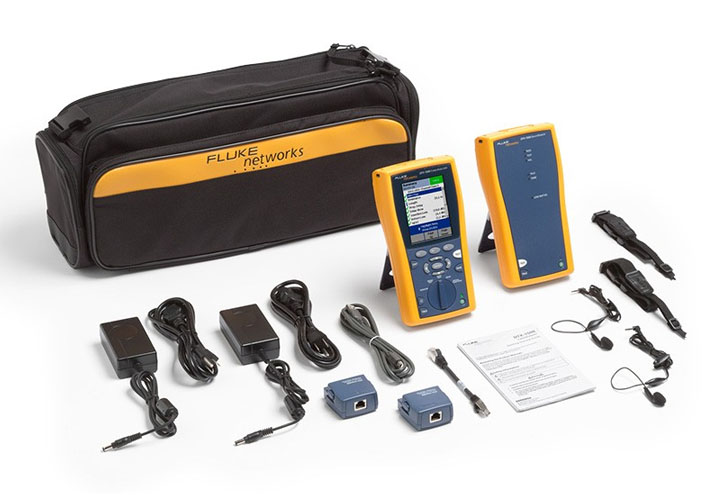

В комплект для цифрового кабельного анализатора DTX-1500 CableAnalyzer входят:

  • Цифровой кабельный анализатор DTX-1500 CableAnalyzer с дополнительным литиево-ионным аккумулятором
  • Удаленный модуль DTX-1500 SmartRemote с литиего-ионным аккумулятором
  • Два адаптера канала кат. 6A / класса ЕA
  • Один 6-дюймовый (15 см) RJ45 контрольный коммутационный шнур
  • Переносной кейс
  • USB-кабель для связи через ПК
  • Два адаптера переменного тока
  • Руководство по началу работы с DTX-1500

DTX-PLA002S

Адаптеры постоянного соединения кат. 6A / класса EA, набор из 2

DTX-PLA001

Адаптер постоянного соединения для использования с персональными модулями DSP-PMxx

DSP-PMxx

Персональные модули для IDC-разъемов и устаревшие кабельные системы для использования с DTX-PLA001

DTX-CHA002S

Адаптеры каналов кат. 6А / класса EA, набор из 2

DTX-COAX

Тестовые адаптеры коаксиального кабеля, набор из 2

DTX-CHA021S

Адаптеры для 4-разрядного канала M12, набор из 2

DTX-LION

Блок литиево-ионных аккумуляторов

LinkWare

Программное обеспечение LinkWare Cable Test Management Software (загрузить на странице www.flukenetworks.com/linkware)


Стандарты теста:

TIA

Категория 3, 5, 5e, 6 и 6А по стандартам TIA 568-C.2 или TIA-1005

ISO/IEC

Сертификация класса C и D, E, EA в соответствии с ISO/IEC11801:2002 и дополнениями

IEEE 802,3

10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
