CableIQ Qualification Tester


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.02.05027-2016
Сертификат выдан 29.04.2016
Сертификат действителен до 29.04.2021
Наименование Квалифицирующие кабельные тестеры
Тип Cable IQ
Заказать поверку
Общие сведения

Полное представление о пропускной способности кабелей для сетевого специалиста

Тестер Cable IQ Qualification – первый тестер пропускной способности кабелей, предназначенный для сетевых специалистов. Этот тестер сетевых кабелей позволяет даже наименее опытным специалистам получать представление о том, какие скорости могут поддерживать существующие кабели, быстро изолировать их от неисправностей сети, а также узнавать, что находится на дальнем конце любого кабеля. Благодаря этому, сетевые специалисты могут уменьшать время на обслуживание и время готовности к нему, а также экономить средства, эффективнее используя существующую инфраструктуру.


Снижение уровня критичности проблем на целых 30%

Мощные возможности для устранения неисправностей и интуитивно понятный интерфейс тестера Cable IQ Qualification позволяют передовым специалистам находить и устранять широкий спектр проблем внутри инфраструктуры. Активен ли порт? Совпадают ли параметры дуплекса? Где причина неисправности: в сети или в кабеле? Способен ли кабель поддерживать требуемую пропускную способность сети? Тестер сетевых кабелей CableIQ является единственным тестером, снижающим уровень критичности проблем максимум на 30%. С его помощью вы сможете найти ответы на все эти вопросы, прежде чем проблемы перейдут на следующий уровень критичности.


Функции
Квалификация пропускной способности
При установке сетей передачи голоса по IP (VoIP) или Gigabit Ethernet необходимо удостовериться, что существующий кабель поддерживает требования пропускной способности нового оборудования. Ваша кабельная проводка сертифицирована, но ввиду перемещений, добавлений и изменения многие соединения не работают на желаемых скоростях. CableIQ быстро показывает, пригодна ли связь, включая коммутационные кабели, для передачи голоса, 10/100BASE-T, VoIP или Gig. Зная пропускные способности сети до начала модернизации можно предотвратить длительные простои в будущем и впустую потраченные на ненужный поиск неисправностей трудовые часы.

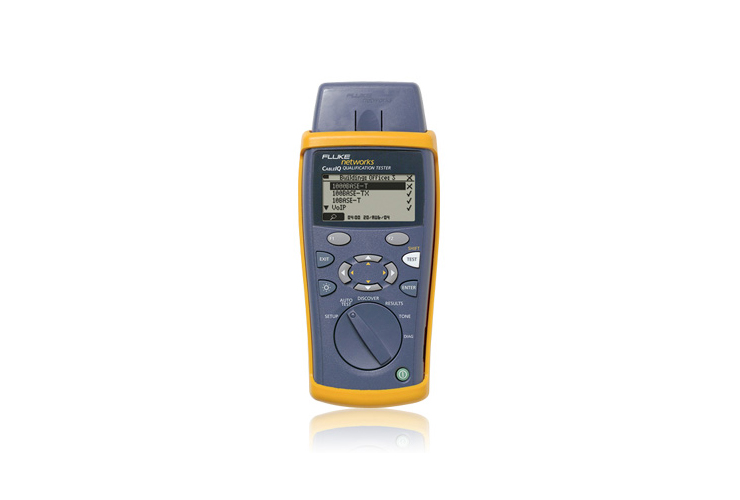

Четырехсекундный автотест CableIQ четко указывает галочкой c какими скоростями и приложениями может работать тестируемый кабель.
Поиск неисправностей в кабелях

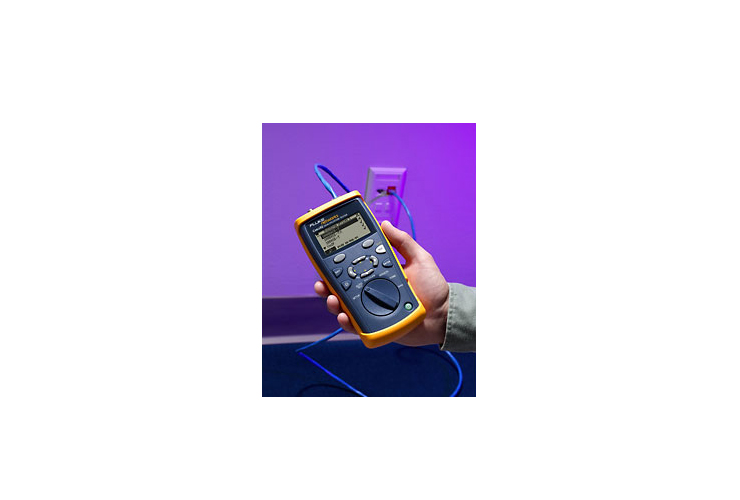

Подключитесь к любому кабелю, коммутационной панели или стенному гнезду и просмотрите детальную информацию о кабеле (длина/схема проводки) и одновременно информацию о деталях устройства на дальнем конце (параметры настройки скорости / двойные параметры настройки). Благодаря ряду испытательных функций кабеля и сети, вы сможете изолировать неполадки соединения. Например, если режим обнаружения показывает, что двойные параметры настройки соответствуют, но неполадка при этом сохраняется, проведите автотест, чтобы определить поддерживает ли кабель необходимую пропускную способность. Если соединение не соответствует квалификации, CableIQ обеспечит подробную информацию о природе и местоположении неполадок кабеля, таких как перекрестная связь или большие изменения импеданса. С прибором CableIQ ваши специалисты смогут быстрее решать проблемы по заявкам о неисправностях, вполовину сократив время, требуемое на устранение неисправностей кабеля.

Этот скрин-шот показывает кабельное соединение, которое не соответствует квалификации 1000BASE-T из-за ошибки связи на 4,1 метра.
Определение инфраструктуры

Освободите 10% или более портов коммутатора

Режим обнаружения CableIQ четко показывает, что находится в дальнем конце любого кабеля. У коммутатора проверьте каждый кабель по одному. Вы сможете быстро увидеть, присутствует ли разрыв кабеля на дальнем конце, или соединен ли он с ПК. Также можно использовать функцию мигания хаба CableIQ с рабочего места, чтобы высветить соответствующий индикатор порта коммутатора. Вы удивитесь, узнав, сколько неиспользованных портов можно освободить и повторно задействовать с использованием CableIQ.

Определите, где проведены установленные кабели, все из одной точки подключения.

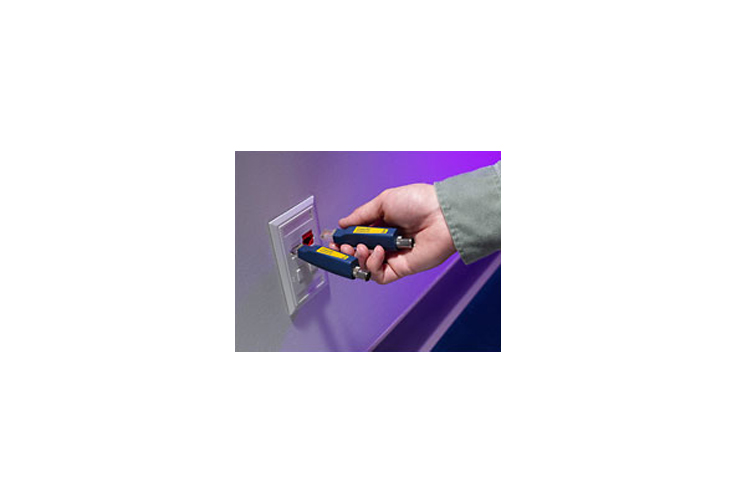

Присоедините удаленные идентификаторы в различных точках подключения, затем выполните многократные испытания кабелей от центра распределения или коммутационного шкафа. CableIQ обеспечивает определение проводки, длину пар, расстояние до неполадки, и удаленное распознание каждого проверяемого кабельного соединения.

Функция составления схемы разводки кабелей Intelligent Wiremap


{slider=} Интеллектуальная система проводки проводит испытание на длину, замыкания, расщепления пар, или разрывы и показывает местонахождение неполадки при помощи доступного графического интерфейса.
Технология IntelliTone

Определите местонахождение кабелей и проводов с превосходной точностью

Прибор CableIQ поддерживает генерацию цифровых тональных сигналов IntelliTone посредством приведенных ниже функций.

  • Более легкое обнаружение и отслеживание кабелей с большей степенью точности по сравнению с другими приборами, представленными на рынке.
  • Настройка и безопасное отслеживание кабеля в живой сети
  • Обеспечение двух цифровых тонов и четырех аналоговых тонов
  • Включает в себя функции составления схемы разводки кабелей и последующего отслеживания IntelliTone; пользуйтесь детектором IntelliTone Pro 200 для проверки схемы разводки кабелей
Удобство использования

Вооружите техничестких специалистов, работающих напрямую с клиентами, простым в обращении инструментом

Благодаря доступному пользовательскому интерфейсу и графическим изображениям на дисплее, пользователь может следовать инструкциям при минимальном уровне необходимого обучения или без него.

  • Поворотный переключатель упрощает обучение и эксплуатацию. Вы всегда знаете, какой тестовый модуль выбран
  • Портативная, легкая, прочная эргономичная конструкция для легкого практического использования
  • Четыре батарейки типа AA - длительный срок службы в течение нескольких недель тестирования
  • Адаптер схемы разводки также выполняет функцию защитной крышки

По словам клиента: «Я вручил CableIQ нашим техникам III-го уровня, они включили устройство и начали испытание в течение двух минут после рассмотрения имеющихся различных вариантов».
--Телекоммуникационный аналитик

Варианты комплекта CableIQ

Чтобы получить максимум от владения CableIQ, выберите один из наших специализированных комплектов. Каждый комплект разработан для тестирования квалификаций при определенных условиях работы. Продолжить читать детальные описания и удобную диаграмму сравнения.


Комплект для обслуживания CableIQ
Комплект для обслуживания CableIQ обеспечивает наболее мощное сочетание испытательных способностей кабеля и сети. Благодаря новейшим технологиям, встроенным в приборы CableIQ, LinkRunner и IntelliTone, проблемы по заявкам о неисправности сети могут быть разрешены быстрее, чем когда-либо. Сначала используйте LinkRunner, чтобы проверить возможность соединения сети и надлежащую скорость / дуплексные настройки соединенных устройств (например, портов выключателя и cетевой карты ПК). После испытания устройства сети используйте CableIQ для квалификации кабельной связи. Если кабель не соответствует квалификации для желаемой скорости сети (10/100/VoIP/Gig), можно воспользоваться испытанием квалификации CableIQ для определения местонахождения и расследования ошибок работы (например, перекрестной связи или ошибок импеданса). Прежде чем закрыть заявку о неполадке, используйте программное обеспечение CableIQ Reporter, чтобы зарегистрировать завершение работы.


CIQ-KIT, Расширенный набор CableIQ для ИТ
Расширенный набор CableIQ для ИТ разработан для достижения максимальной эффективности любой задачи по квалификации кабеля. Используйте зонд IntelliTone 200, входящий в набор, для того, чтобы быстро и четко определить нахождение кабелей даже в активных сетях. Используйте шесть входящих в набор идентификаторов кабеля для выполнения большого объема тестов квалификации в короткий период времени. Каждый идентификатор кабеля способен выполнить простой тест разводки или полный квалификационный тест. Возможно выполнение до семи квалификационных тестов без возвращения к коммутационной панели. The rugged carry case can be used to easily transport tools from one job to another.

CIQ-KRQ, набор квалификаторов линий в жилых зданиях CableIQ Residential Qualifier Kit
Набор квалификаторов линий в жилых зданиях CableIQ Residential Qualifier Kit разработан для специалистов по установке кабелей в жилых зданиях, которым необходимо документировать, что кабельные системы установлены правильно и надежно работают. Он быстро квалифицирует кабельные сети в жилых зданиях для поддержания голосовой связи, VoIP, 10/100/1000 Ethernet и абонентского телевидения. Благодаря входящим в комплект адаптерам, набор заменяет многочисленные инструменты для тестирования и поиска неисправностей соединений голосовой связи, передачи данных, аудио/видео соединений, коаксиальных систем и соединений систем безопасности. Программное обеспечение, входящее в CableIQ Reporter позволяет установщикам сразу же начать производство отчетов о профессиональных испытаниях.
В чем заключается квалификация?

Квалификация – это функция новой категории тестеров, используемая сетевыми специалистами при модернизации сети для поддержки более высоких скоростей передачи данных, а также при устранении неисправностей связи. Тестеры квалификации, такие как новый CableIQ Qualification Tester от компании Fluke Networks, определяет, способна ли существующая связь поддержать определенные скорости сети и технологии. Это отличается от сертификационных тестеров, таких, как DTX CableAnalyzer, который гарантирует, что проложенный кабель соответсвует стандартам производительности TIA/ISO и основных тестеров проверки, таких как MicroScannerPro, который проверяет, правильно ли подсоединен кабель.

Тестеры квалификации позволяют техническому персоналу выполнить процедуру поиска неисправностей, чтобы лучше изолировать кабель от проблем в сети. Например, первым шагом в поиске неисправностей при неполадках соединения к сети может быть проверка скорости и настроек параметров дуплекса подсоединенных устройств. Если тестер показывает, что настройки параметров совпадают, но неполадка при этом сохраняется, можно выполнить квалификационное испытание. Выполнение квалификационного испытания позволит технику определить, является ли причиной неполадки недостаточная пропускная способность. Знание пропускной способности кабельного соединения позволит вам быстрее разрешить заявки о неисправности и облегчит модернизацию сети на более высокие скорости.

Выбор нужного инструмента для работы

Когда следует использовать квалификационный тестер: Если вы - сетевой техник и должны убедиться, что существующая кабельная проводка в состоянии поддержать вашу сеть 1000BASE-T, квалификационный тестер является наиболее подходящим устройством. Если вам необходимо расследовать причину неполадки соединения и отделить неполадки кабеля от неполадок сети, квалификация является прекрасным решением. Если вы осуществляете небольшие добавления, перемещения и изменения в уже существующей сети, или настраиваете временную сеть, и вам нужно просто квалифицировать ее для определенной сетевой технологии, самым подходящим устройством является инструмент квалификации.

Когда следует использовать сертификационный тестер: Если вы являетесь промышленным установщиком или владельцем сети, и Вам необходимо доказать, что все кабели установлены правильно и в соответствии с техническими условиями TIA или ISO, вы должны это сертифицировать. Если Вы занимаетесь поиском неисправностей, и должны однозначно показать, что испытуемое соединение не соответствует требованиям к работе категории 5e или 6, согласно стандартам TIA или ISO, вам следует воспользоваться исключительно сертификационным инструментом. Если в вашей сети имеются одновременно оптоволоконный и медный кабели, и вам часто приходится тестировать оба, приборы для сертификации кабелей выполнят эту задачу наилучшим образом.

Чтобы получить поддержку и финансовую безопасность гарантии изготовителя, сертификация согласно стандартам TIA/ISO - ваш единственный выбор. В случае применения других методов, ответственным за работу установки становится установщик, что может вылиться в серьезные затраты. Например, крупная 1000 сетевая установка может представлять из себя проект стоимостью в 100 000 долларов США, что является огромной ответственностью, если гарантия изготовителя не получена.

Когда следует использовать инструмент верификации: Инструменты проверки обычно используются любым техником, который протягивает и обрезает кабель или выполняет базовые переносы, добавления и изменения в сети. Эти инструменты используются как первая линия защиты при обнаружении неполадок нахождения связи и скруток пар проводов.

Характеристики
Технические характеристики

Поддерживаемые типы кабелей

UTP, STP, FTP, SSTP, RG6, RG59, кабели безопасности и кабели для передачи звука

Автотесты квалификации

1000BASE-T, 100BASE-TX, 10BASE-T, VoIP, 1394b S100, TELCO, только схема разводки кабелей, коаксиальные кабели

Поддерживаемые тесты

Схема разводки кабелей, длина, производительность сигналов кабеля, цифровые тональные сигналы, аналоговые тональные сигналы, обнаружение и идентификация портов Ethernet, обнаружение аналоговых телефонов, мигание светового индикатора портов, целостность, тест динамиков, обнаружение неисправностей кабеля, обнаружение видеосигнала.

Схема разводки кабелей

Обнаружение неисправностей одножильного кабеля и поддержка режима MultiMap с количеством удаленных идентификаторов офиса, не превышающим семи. Создание графической схемы пропорционального соотношения длины кабеля и разрывов. Обнаружение расщепленных пар.

Поиск неисправностей

Измерение перекрестных наводок и сопротивления; их сравнение с соответствующими ограничениями зависимо от выбранного теста. Обнаружение расположения крупных точечных источников, а также распределенных источников в кабельных системах, если эти источники достаточны для того, чтобы системы не прошли квалификацию по применению.

Хранение результатов

До 250 результатов квалифицирующего тестирования.

Мощность

Тип батареек: 4 щелочные батарейки типа AA (NEDA 15A, IEC LR6).

Время работы от батарей

20 ч. использования в обычном режиме, без использования подсветки.

Другие поддерживаемые типы батареек

4 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD

Размеры и вес

7 дюймов x 3,5 дюйма x 1,75 дюйма (17,8 см x 8,9 см x 4,5 см); 1,2 фунта (0,55 кг)

Модели и принадлежности
Модели


Номер модели/название Описание
CIQ-VOIPVoIP Enterprise Service Kit – Включает CableIQ Advanced IT Kit (CIQ-KIT) и Nettool Series II inline tester с VoIP тестерованием (NTS2-VOIP).
* Этот SKU был прекращен, но поддержка продукта продолжится до конца 5 мая 2017 г. года.
CIQ-SVC Сервисный набор CableIQ включает квалифицирующий тестер CableIQ, шесть дистанционных идентификаторов CableIQ, компакт диск с ПО для составления отчетов CableIQ Reporter, (2) экранированных патч-корда RJ45-RJ45, USB-кабель, коаксильный вставной адаптер типа F, универсальный разветвитель RJ45/RJ11, LinkRunner Network Multimeter, адаптер основной схемы соединений LinkRunner, Intellitone Digital Probe 200, мягкая сумка для тестера, компакт-диск и краткое руководство пользователя, упакованные в надежный переносной кейс; одна (1) батарея на 9 В и шесть (6) батарей типа AA также включены.
*This SKU has been discontinued but product support will continue through 23 сентября 2017 г.
CIQ-KIT Расширенный набор CableIQ Advanced IT Kit включает: главный блок CableIQ с удаленным адаптером, компакт-диск с ПО CableIQ Reporter, цифровой детектор IntelliTone 200 Digital Probe, идентификаторы Remote ID (№2–7), коммутационный шнур RJ45-RJ45 (2), USB-кабель, коаксиальный вставной адаптер типа F, коаксиальный коммутационный шнур с сопротивлением 75 Ом, универсальный разветвитель RJ45/11, коммутационный шнур RJ11-RJ11, компакт-диск и краткое руководство пользователя, батарейки типа AA (4), мягкая сумка для тестера, жесткий переносной кейс.
CIQ-FTKSFP Набор для проверки медных и оптоволоконных кабелей включает CableIQ (CIQ-KIT) and SimpliFiber Pro (FTK1000) Fiber Test Kit.
CIQ-100 Квалифицирующий тестер CableIQ Qualification Tester включает: тестер CableIQ с удаленным адаптером, компакт-диск с программным обеспечением CableIQ Reporter, коммутационный кабель RJ45-RJ45 (2), USB-кабель, коаксиальный вставной адаптер типа F, компакт-диск и краткое руководство пользователя, батарейки типа АА (4), мягкий переносной кейс.
CIQ-GSV2 В комплект для обслуживания CableIQ Gigabit входят: Квалифицирующий тестер CableIQ, LinkRunner AT 1000, датчик IntelliTone Pro200, CableIQ Отдаленные Идентификаторы #1-7 и высококачественный кейс для транспортировки.
CIQ-KRQКомплект квалификатора линий CableIQ Residential Qualifier включает: главный блок CableIQ (CIQ-100), коммутационный шнур RJ45 (2), коммутационный шнур RJ11 (2), USB-кабель, адаптер подключения к оголенному кабелю, адаптер проводного подключения к динамику, коаксиальный кабель, коаксиальный адаптер типа BNC, коаксиальный адаптер типа RCA, метки «Квалифицировано» (50), руководство пользователя на компакт-диске, руководство по началу работы с устройством, батарейки типа АА (4), мягкий переносной кейс.
LRAT2-CIQ-GSVВ комплект для обслуживания AT 2000/CableIQ Gigabit входят: LinkRunner В 2000, Тестер Квалификации CableIQ, датчик IntelliTone Pro200, CableIQ Отдаленные Идентификаторы #1-7 и высококачественный кейс для транспортировки.

Аксессуары


Номер модели/название Описание
CIQ-CIT Твердый кейс для CableIQ IT
CIQ-COAX Набор коаксиальных адаптеров CableIQ включает разъемы типов F, BNC и RCA
CIQ-IDK24 Набор удаленных идентификаторов прибора CableIQ включает удаленные номера идентификаторов 2–4
CIQ-IDK57 Набор удаленных идентификаторов прибора CableIQ включает удаленные номера идентификаторов 5–7
CIQ-RJA Модульный адаптер RJ45/11
CIQ-SPKR Адаптер проводного подключения к динамику для прибора CableIQ
CIQ-WM Адаптер проверки основной схемы разводки кабелей для прибора CableIQ (запасная часть для потерянной или поврежденной детали)
CLIP-SET Набор зажимов включает переходники с RJ45 для 8-зажимных тестовых проводов
MT-8200-53A IntelliTone 100 Probe включает: IntelliTone 100 Probe, ремешок, компакт-диск и краткое руководство пользователя, батарею на 9 В
MT-8200-63A IntelliTone 200 Probe включает: IntelliTone 200 Probe, коммутационные кабели RJ11 и RJ 45, ремешок, компакт-диск и краткое руководство пользователя, батарею на 9 В
