Кабельный анализатор DSX-8000 CableAnalyzer™


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.01.00198-2019
Сертификат выдан 06.08.2019
Сертификат действителен до 06.08.2024
Наименование Кабельные анализаторы
Тип DSX-600, DSX2-5000, DSX-8000, DSX2-8000 с модулями CFP/OFP
Заказать поверку
Общие сведения

Решение для тестирования медных кабелей серии DSX CableAnalyzer дает возможность для тестирования и сертификации витых пар в развертываниях Ethernet до 40 Gigabit и подходит для кабельных систем всех категорий, в том числе для категорий 5e, 6, 6A, 8 или класса FA и I/II. Сертификация кабеля — это лишь один этап процесса, который начинается с проектирования системы и заканчивается ее приемкой. Чем быстрее проходит этот процесс, тем больше будет ваша прибыль. К сожалению, существует множество факторов, тормозящих этот процесс: неверная настройка тестера, тестирование с неправильными пределами, длительное выполнение анализа и диагностики квалифицированными техниками, неверная интерпретация результатов и составление отчетов, непонятных для заказчика.


Серия DSX CableAnalyzer из семейства продуктов Versiv предназначена для проведения точной и безошибочной сертификации. В монтажном деле есть несколько команд, различные типы среды и множество требований к тестированию. Разница между выгодными и невыгодными проектами заключается лишь в нескольких десятых процента. DSX предназначен для сертификации медных кабельных систем и соответствует всем стандартам, в том числе стандарту точности уровня VI/2G, упрощая управление задачами и способствуя более быстрой приемке системы. Это решение не только для опытных техников и менеджеров проектов. Сотрудники с различными уровнями навыков могут улучшать настройку, работу, отчеты тестирования и одновременно управлять разнообразными проектами.


Ускоряет каждый этап сертификации медных соединений


  • Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна
  • Не имеющая аналогов скорость тестирования кабелей категории 6A, 8, класса FA I/II и всех действующих стандартов
  • Система ProjeX™ управляет требованиями к задачам и ходом работ от настройки до приемочных испытаний, гарантируя правильное завершение всех тестов.
  • Пользовательский Интерфейс Taptive™ упрощает настройку и устраняет ошибки
  • Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™
  • Графически отображает источник проблем, включая перекрестные наводки, возвратные потери и неисправности экранирования для ускорения диагностики
  • Соответствие самым строгим требованиям Ассоциации телекоммуникационной промышленности (TIA) уровня 2G подтверждено компанией Intertek
  • Одобряют поставщики кабельных систем во всем мире
  • Встроенное тестирование внешних перекрестных наводок
  • Совместим с Linkware™ Live. LinkWare Live позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.
Функции
Уникальные функции
  • Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
  • Облачная служба LinkWare Live позволяет менеджерам проектов осуществлять удаленную настройку тестеров, следить за выполнением задания и даже определять местоположение тестера при помощи любого смарт-устройства
  • Система управления ProjX™ упрощает выполнение задач, начиная с первоначальной настройки и заканчивая приемкой системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
  • Интерфейс пользователя Taptive™ предоставляет функции глубокого анализа данных, простой настройки и использования, которые расчитаны на операторов с любым уровнем навыков
  • Программное обеспечение управления LinkWare PC обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования
  • DSX сокращает время, необходимое для устранения неполадок в кабельных системах, при помощи специальной диагностики, которая представляет собой простой тест для обнаружения проблемы.
Стандарты
  • Соответствует стандарту ANSI/TIA-1152-A уровня 2G и требованиям к точности полевых тестеров предлагаемого стандарта МЭК 61935-1 изд. 5 уровня VI до 2000 МГц
  • Поддержка полного набора стандартов асимметрии сопротивления, необходимых для питания по технологии Power over Ethernet (PoE): IEEE 802.3bt, ANSI/TIA/EIA-568, серия документов ISO/МЭК 11801
  • Измерения TCL и ELTCTL проводятся в соответствии с МЭК 61935-1-1 (проект)
  • Целостность экрана по всей длине кабеля
Производительность
  • Благодаря восьмисекундной процедуре тестирования кабелей Cat 6A сертификация проводится в кратчайшие сроки
  • Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
  • Пользователи могут управлять 12 000 результатами тестирования кабелей Cat 6A с полной графикой
  • Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
  • В отчет программного обеспечения LinkWare для управления помещается более миллиарда линий

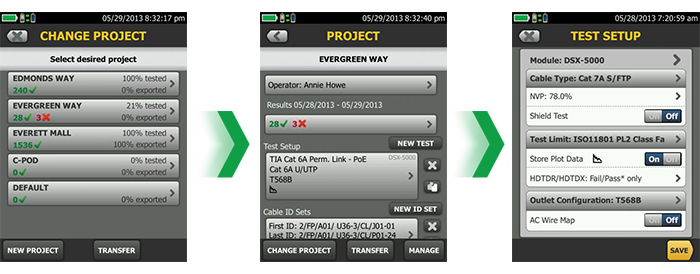

Система управления ProjX™ — простота управления сложными заданиями

Пользователи могут управлять 12 000 результатами тестирования кабелей Cat 6A с полной графикой.


Управление тестированием в рамках нескольких задач, выполняемых разными рабочими группами и с применением различных тестеров и требований, приводит к случайным ошибкам и существенным временным затратам. Более емкие задачи делают организацию проекта еще более важной, чем когда-либо. Новая система управления ProjX из серии DSX CableAnalyzer предоставляет отдельные файлы проекта для всех связанных с заданиями данных, которые могут быть сохранены под простыми именами, исключая необходимость в повторном вводе этих данных после запуска проекта. Это сводит к минимуму ошибки настройки или потерю файлов, даже при переходах от одной задачи к другой или использовании нескольких тестеров на одном объекте. Система также предоставляет результаты тестирования по идентификаторам кабелей, объединяет изменения, не создавая дубликаты, и всегда начинает работу с последнего установленного модуля для тестирования медных или волоконно-оптических кабельных систем. Система управления ProjX обеспечивает состояние в реальном времени до завершения каждой задачи 0-100%, что дает оператору возможность выделить какой-либо тест, требующий повторного внимания, и помогает обеспечить, что ничего не будет упущено. При выборе команды «Исправить позже» создается перечень недоделок или автоматический список задач по ликвидации проблем, которые возникли при выполнении работ. ProjX позволяет менеджерам проектов и бригадирам работать действительно эффективно.

project
На экране "Меню проекта" отображается процент выполнения каждого задания. На экране конкретного проекта показаны поминутные сведения о нем. Настройка и просмотр пределов тестирования, а также проверка атрибутов.
Интерфейс пользователя Taptive™ упрощает настройку, устраняет ошибки и ускоряет процедуру диагностики

Емкостный сенсорный экран позволяет быстро настраивать тестер и поддерживает все стандарты.


Пользовательский интерфейс Taptive достаточно прост, чтобы даже начинающий техник выполнял тестирование в нескольких типах среды и с несколькими требованиями к тестированию. Емкостный пользовательский интерфейс Taptive делает все задачи легкодоступными с экрана меню. Выберите выполняемое задание, чтобы вывести на большой экран тестирование, которое требуется провести, а анимированные инструкции упростят настройку конфигурации тестера, гарантируя правильное выполнение тестирования.

project

Простая настройка.

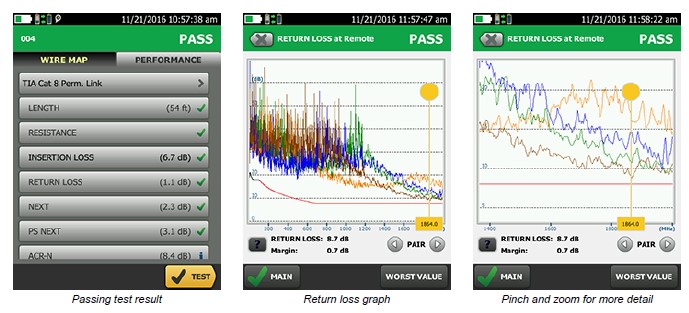

Работа с непревзойденной скоростью

Восьмисекундная процедура тестирования кабелей Cat 6A и кратчайшие сроки предоставления результатов тестирования


Ни один тестер не предлагает такой скорости для такого количества тестов. С приборами этой серии сертификация медных кабельных систем до Cat 6A выполняется за 8 секунд, а сертификация двух волоконно-оптических кабелей на двух длинах волн — всего за 3 секунды. Положительные отзывы поставщиков кабелей во всем мире свидетельствуют о том, что продукты семейства Versiv — это самый быстрый способ выполнения проектов и приемки систем. Быстро получите результат «пройдено» или «сбой» и легко изучите отдельные параметры тестирования или углубитесь в определенную область графика.

project

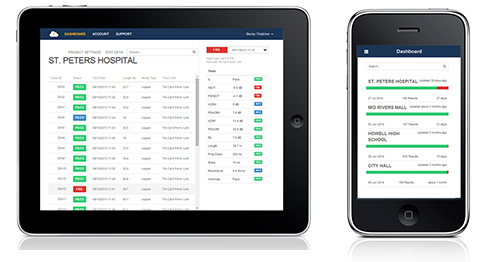

LinkWare™ Live – служба управления результатами испытаний

LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:


  • Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей.
  • Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете; После чего отправьте их в тестеры или принтеры Brother на рабочих объектах для безошибочного тестирования и маркировки.
  • автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает, что ваши тестеры работают в соответствии с последними стандартами тестирований.
  • Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC.
  • Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения
  • Поддержка всех моделей Versiv: серии DSX CableAnalyzer, CertiFiber Pro, OptiFiber Pro и FI-7000.
project
LinkWare™ PC Cable Test Management Software

При помощи популярного и многофункционального приложения LinkWare PC management software пользователи приборов серии DSX CableAnalyzer могут получать доступ к системе управления данными ProjX, создавать отчеты и обновлять программное обеспечение тестеров. У менеджеров проектов есть все возможности для управления рабочим процессом и консолидации результатов тестирования. Пользователи могут добавить завершающий штрих, разместив логотип своей компании в отчете и подав его без изменений клиенту для приемки системы. Ваши бизнес-инструменты должны быть простыми, и вне зависимости от того, какой тестер Fluke Networks — для медных или волоконно-оптических кабельных систем — вы используете, программное обеспечение Linkware PC включает в создаваемые отчеты все необходимые данные.


С новой функцией статистики LinkWare PC вы получите автоматические статистические отчеты, которые позволят вам взглянуть на инфраструктуру кабельной системы целиком, а не просматривать все соединения, представленные постранично. Данная функция анализирует и преобразует результаты тестирования LinkWare PC в графики и диаграммы, показывающие производительность вашей кабельной системы. В таком отчете инфраструктура вашей кабельной системы сводится в компактный графический формат для облегчения проверки предельных значений и выявления аномалий.

project project
Новые версии LinkWare PC всегда совместимы с предыдущими версиями, чтобы вы могли регулярно обновлять свое ПО и объединять тесты из разных тестеров в едином отчете. LinkWare Stats обобщает все данные проекта
Платформа Versiv готова к сегодняшним и завтрашним задачам

Конструкция электрически центрированного штекера соответствует требованиям к точности стандартов TIA уровня 2G и МЭК уровня VI до 2000 МГц и имеет дизайн, отвечающий требованиям будущего, для поддержки любой модернизации аппаратного обеспечения.


Серия DSX-5000 CableAnalyzer применяется для тестирования и сертификации кабельных систем в сетевых развертываниях Ethernet до 40 Gigabit. Результаты тестирования при помощи приборов DSX будут соответствовать всем отраслевым стандартам, будь то существующие кабельные системы категории 5e, 6, 6A, 8 или класса I/II. Электрически центрированный испытательный штекер позволяет получать результаты с точностью уровня 2G/VI, которая необходима для поддержки полевого тестирования кабелей до Cat 8 / класса I/II, 2000 МГц. Показатели приборов серии DSX превышают значения требований МЭК уровня VI и TIA уровня 2G, благодаря чему пользователи могут быть уверены в результатах, полученных по всему диапазону частот. Для высокоэффективных кабельных систем, таких как Cat 8, требуется большая точность измерений, чтобы гарантировать, что их помехоустойчивость отвечает требованиям областей применения 25G и 40G. Кроме того, комплексная сертификация перекрестных наводок каналов упрощена посредством интеграции возможности измерения во все медные модули для тестирования 40GBASE-T.

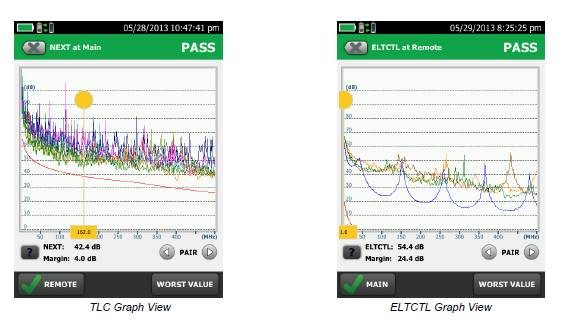

DSX является первым полевым тестером, поддерживающим измерение асимметрии, в том числе затухание поперечного перехода (TCL) и затухание на дальнем конце (ELTCTL). TCL и ELTCTL являются важными измерениями в стандартах кабельных систем. Ими определяется минимальная производительность для симметрии, которая является ключевым параметром при определении помехоустойчивости. Данное свойство будет особенно интересно владельцам и операторам промышленных сетей из-за высокого уровня электромагнитных помех в промышленных средах.


Соответствие серии DSX CableAnalyzer от Fluke Networks стандарту ANSI/TIA-1152-A для тестирующего оборудования уровня 2G подтверждено лабораторией Intertek (ETL).

project

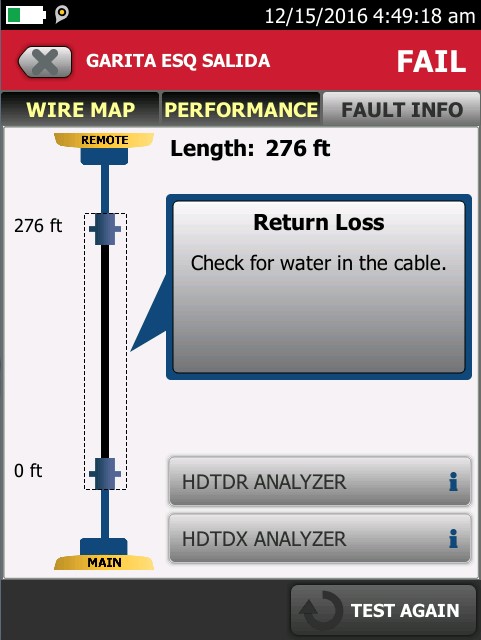

Устраняйте неисправности, как эксперт

Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей


DSX сокращает время, необходимое для устранения неполадок в кабельных системах, при помощи специально предназначенной для этого диагностики — нажатия одной кнопки достаточно для выполнения всех необходимых тестов и сохранения полученных данных. Экран графических результатов позволяет «рассмотреть» кабель и определить точное местоположение перекрестных наводок, возвратных потерь и неисправностей экранирования на любой из линий. В отличие от предыдущих тестеров, которые имели частотные ограничения диагностических возможностей в 250 МГц, приборы серии DSX CableAnalyzer не имеют никаких ограничений. Это общее представление легко интерпретируется как новичками, так и опытными пользователями, для быстрого выявления каких-либо отрицательных результатов и принятия мер, и оно хранится с результатами тестирования для удаленного анализа.

project project
Высокоточный анализ перекрестных наводок (HTDTX) демонстрирует, что проблема заключается в соединении на дальнем конце Простая диагностика функций на основе десятилетий опыта Fluke Networks в сфере устранения неполадок сетей

Исторически непрерывность экрана является измерением постоянного тока (DC) без возможности определения расстояния до повреждения. Другими тестерами проводится простая проверка сопротивления, чтобы убедиться в целостности экрана. Такие тесты были неточными, поскольку в некоторых случаях принимали контур заземления за целостность экрана и неверно определяли его повреждения. Другие тестеры могут сообщать вам, что в экране присутствует разрыв, но не укажут точного местоположения и места, где начинать переделку. Серия DSX CableAnalyzer представляет первые полевые тестеры, которые способны определять расстояние до любых повреждений, передавая данные об истинном состоянии целостности экрана. Это особенно важно в центрах обработки данных и установках категории 8, где целостность экранирования играет критическую роль для сохранения производительности и защиты от межкабельных наводок в экранированных кабельных системах.

project

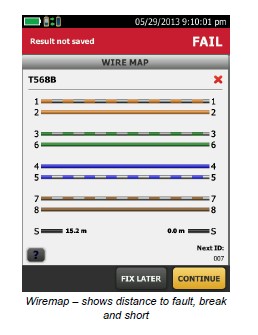

На схеме разводки отображается расстояние до повреждения, разрыва или замыкания

Серия DSX CableAnalyzer

Серия DSX CableAnalyzer основана на двух модулях: DSX-5000 и DSX-8000. DSX-5000 позволяет сертифицировать кабельные системы с витыми парами кат. 5e, 6, 6A и класса FA с ограничением до 1000 МГц. DSX-8000 сертифицирует кабельные системы с витыми парами кат. 5e, 6, 6A, 8 и класса I/II с ограничением до 2000 МГц.

Сертификация медных систем
DSX-8000 CableAnalyzer™ Кабельный анализатор DSX-5000 CableAnalyzer™
Время тестирования кабелей категории 6A/класса EA 8 секунды 10 секунды
Время тестирования кабелей категории 8/класса I/II 15 секунды
Время тестирования при диагностике HDTDX/HDTDR ≈ 3 сек. ≈ 3 сек.
Внутренняя память ≈ 5 000 кат. 8 с графиками ≈ 12 000 Cat 6A с графиками ≈ 12 000 Cat 6A с графиками
Точность уровня V (1 ГГц)
Точность уровня VI/2G (2 ГГц)
Измерение асимметрии сопротивления
Проверка целостности экранирования
Измерение TCL
Измерение ELTCTL
Измерение CDNEXT
Измерение CMRL
Встроенный модуль Alien XTalk
Адаптер каналов Диапазон 2 ГГц Диапазон 1 ГГц
Адаптер постоянных соединений Диапазон 2 ГГц Диапазон 1 ГГц
Дополнительные аксессуары
Адаптеры коммутационных шнуров Коммутационный шнур кат. 5e, 6 и 6A Коммутационный шнур кат. 5e, 6 и 6A
Адаптер коаксиальных кабелей
Адаптер M12
Адаптер TERA Выпуск летом 2017 г.
Адаптер GG45 Выпуск летом 2017 г.
Характеристики
Типы кабелей
Кабели LAN с экранированной и неэкранированной витой парой Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 Ω

Адаптеры со стандартным интерфейсом соединения
Адаптеры для тестирования Постоянной линии Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera (только для DSX-5000, версия DSX-8000 будет доступна летом 2017 г.)
Адаптеры для каналов Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera (только для DSX-5000, версия DSX-8000 будет доступна летом 2017 г.)

Стандарты теста:
TIA Категории 3, 4, 5, 5e, 6, 6A, 8 в соответствии со стандартом TIA 568-C.2
ISO/IEC Сертификация классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/МЭК 11801:2002 и поправками к нему
Максимальная частота DSX-8000: 2000 МГц; DSX-5000: 1000 МГц

Общие технические характеристики
Скорость автотеста DSX-8000: Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 7 секунды. Полный автотест соединений категории 6A класса EA (обе стороны): 8 секунды. Полное двустороннее автоматическое тестирование категории 8: 16 секунды
DSX-5000: Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды. Полный автотест соединений категории 6A класса EA (обе стороны): 10 секунды
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
Защита на входе Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
Дисплей 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном
Корпус Высокопрочный пластик с ударостойким покрытием
Размеры Главный блок Versiv с установленным модулем DSX и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
Масса Главный блок Versiv с установленным модулем DSX и элементом питания: 3 фунта 5 унций (1,28 кг)
Основной и удаленный модули: Блок литиево-ионных батарей, 7,2 В
Типичный срок эксплуатации аккумулятора: 8 ч.
Время зарядки* При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
Поддерживаемые языки Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский
Калибровка 1 год (калибровка, проведенная сервисным центром)

Требования к окружающей среде
Рабочая температура От 32 °F до 113 °F (от 0°C до 45 °C)
Температура хранения От -22 °F до +140 °F (от -30 °C до +60 °C)
Рабочая относительная влажность От 0 % до 90 %, от 32 °F до 95 °F (от 0 °C до 35 °C) От 0 % до 70 %, от 95 °F до 113 °F (от 35 °C до 45 °C)
Вибрация Случайная, 2 г, 5–500 Гц
Ударная нагрузка Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание
Рабочая высота над уровнем моря 13 123 футов (4 000 м) 10 500 футов (3 200 м) с адаптером переменного тока
Электромагнитная совместимость EN 61326-1

Характеристики производительности**
DSX-8000 Режимы тестирования категории 8 (или более низких категорий каналов) ANSI/TIA-1152 уровень 2G
Режимы тестирования класса I/II Предлагаемый стандарт МЭК 61935-1 изд. 5 уровень VI
DSX-5000 Режимы тестирования каналов категории 6А/класса EA (или категории более низких каналов) Превышает требования уровня IIIe TIA 1152 и уровня IV МЭК 61935-1.
Режимы тестирования класса FA Превышает требования уровня V как и в проекте 4-го издания МЭК61935-1.

Длина витой кабельной пары1
Без дистанционного управления С дистанционным управлением
Диапазон 800 м (2600 футов) 150 м (490 футов)
Разрешение 0,1м или 1 фут 0,1м или 1 фут
Точность ± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м ± (0,3 м + 2 %)

Задержка распространения
Без дистанционного управления С дистанционным управлением
Диапазон 4000 нс 750 нс
Разрешение 1 нс 1 нс
Точность ± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс ± (2 нс + 2 %)

Разница задержек
Диапазон От 0 нс до 100 нс
Разрешение 1 нс
Точность ± 10 нс

Тестирование сопротивления контурного тока
Диапазон 0 Ом до 540 Ом
Разрешение 0,1 Ом
Точность ± (1 Ом + 1%)
Время восстановления после перегрузки Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.
Модели и принадлежности

Модели


Номер модели/название Описание
DSX-8000 CableAnalyzer Models

The DSX-8000 models are available in 2 versions: беспроводном и проводном. Беспроводная версия DSX-8000 оборудована адаптером Wi-Fi для работы со службой LinkWare Live. Проводное исполнение не имеет адаптера Wi-Fi и поставляется в страны, в которых адаптер Wi-Fi не сертифицирован, и заказчикам, которые не хотят его приобретать.

DSX-8000
DSX-8000-W
Программа технической поддержки Gold Support »

1 базовый и удаленный блок Versiv, модули DSX-8000 CableAnalyzer (2), набор адаптеров для постоянных соединений Cat 8 / класса I, набор адаптеров для каналов Cat 8 / класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), транспортировочный кейс, кабель с интерфейсом USB, программное обеспечение Versiv с открытым исходным кодом на CD-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), адаптер Wi-Fi, заявление о калибровке и руководство по началу работы.

DSX-8000-W/GLD

DSX-8000-W с 1 годом поддержки по программе Gold (доступен только в США и Европе. Заказ в Европе: DSX-8000-W INT/GLD).

DSX-8000
Программа технической поддержки Gold Support »

Конфигурация аналогична DSX-8000-W без адаптера Wi-Fi

DSX-8000-OI
DSX-8000OI-W
Программа технической поддержки Gold Support »
1 базовый и удаленный блок Versiv, модули DSX-8000 CableAnalyzer (2), модуль OptiFiber Quad OTDR, набор адаптеров для постоянных соединений Cat 8 / класса I, набор адаптеров для каналов Cat 8 / класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), транспортировочный кейс, кабель с интерфейсом USB, программное обеспечение Versiv с открытым исходным кодом на CD-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), очистители Quick Clean (2) (1,25/2,50 мм), симплексные адаптеры SC/SC, многомодовые шнуры для запуска SC/LC 50 мкм (2), одномодовый шнур для запуска SC/LC 9 мкм (2), видеодатчик модуля Fiber Inspection с интерфейсом USB и 4 наконечниками, симплексный адаптер LC/LC, адаптер Wi-Fi, заявление о калибровке и руководство по началу работы.
DSX-8000OI-W/GLD

DSX-8000OI-W с 1 годом поддержки по программе Gold (доступен только в США и Европе. Заказ в Европе: DSX-8000OIWINT/GLD).

DSX-8000OI
Программа технической поддержки Gold Support »
Конфигурация аналогична DSX-8000OI-W без адаптера Wi-Fi.
DSX-8000QI
DSX-8000QI-W
Программа технической поддержки Gold Support »
1 базовый и удаленный блок Versiv, модули DSX-8000 CableAnalyzer (2), модуль CertiFiber Quad OLTS (2), набор адаптеров для постоянных соединений Cat 8 / класса I, набор адаптеров для каналов Cat 8 / класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), транспортировочный кейс, кабель с интерфейсом USB, программное обеспечение Versiv с открытым исходным кодом на CD-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), видео датчик модуля Fiber Inspection с интерфейсом USB и 4 наконечниками, очистители Quick Clean (2) (1,25/2,50 мм), симплексные адаптеры LC/LC (2), комплект многомодовых тестовых эталонных шнуров стандарта EF SC/LC 50 мкм, комплект одномодовых тестовых эталонных шнуров SC/LC, транспортировочный кейс для тестовых эталонных шнуров, адаптер Wi-Fi, заявление о калибровке и руководство по началу работы.
DSX-8000QI-W/GLD

DSX-8000QI-W с 1 годом поддержки по программе Gold (доступен только в США и Европе. Заказ в Европе: DSX-8000QIWINT/GLD).

DSX-8000QI
Программа технической поддержки Gold Support »
Конфигурация аналогична DSX-8000QI-W без адаптера Wi-Fi.
DSX-8000QOI
DSX-8000QOI-W
Программа технической поддержки Gold Support »
1 базовый и удаленный блок Versiv, модули DSX-8000 CableAnalyzer (2), модули CertiFiber Quad OLTS (2), модуль OptiFiber Quad OTDR, набор адаптеров для постоянных соединений кат. 8/класса I, набор адаптеров для каналов кат. 8/класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), жесткий транспортировочный кейс, USB-кабель, программное обеспечение Versiv с открытым исходным кодом на компакт-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), очистители Quick Clean (2) (1,25/2,50 мм), симплексные адаптеры SC/SC, многомодовые возбуждающие шнуры SC/LC 50 мкм (2), одномодовый возбуждающий шнур для запуска SC/LC 9 мкм (2), видеодатчик модуля Fiber Inspection с интерфейсом USB и 4 наконечниками, симплексный адаптер LC/LC (2), комплект многомодовых тестовых эталонных шнуров стандарта EF SC/LC 50 мкм, комплект одномодовых тестовых эталонных шнуров SC/LC, транспортировочный кейс для тестовых эталонных шнуров, адаптер Wi-Fi, заявление о калибровке и руководство по началу работы.
DSX-8000QOI-W/GLD

DSX-8000QOI-W с 1 годом поддержки по программе Gold (доступен только в США и Европе. Заказ в Европе: DSX-8000QOIWINTGLD).

DSX-8000QOI
Программа технической поддержки Gold Support »
Конфигурация аналогична DSX-8000QOI-W без адаптера Wi-Fi.
DSX-8000-PRO
DSX-8000-PRO-W
Программа технической поддержки Gold Support »

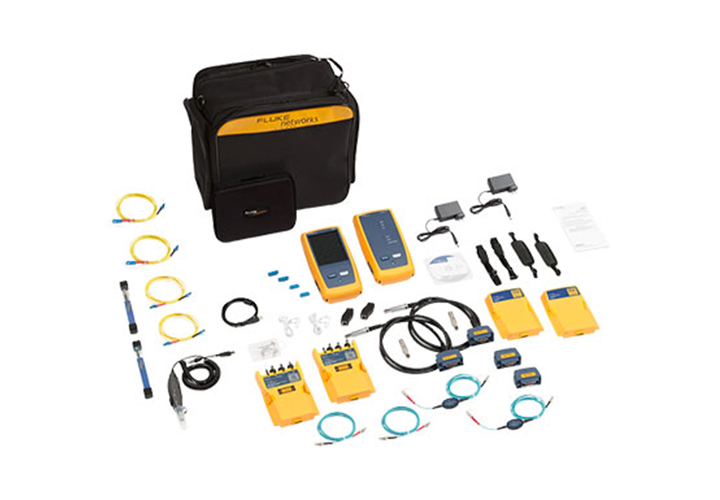

В профессиональный комплект Versiv входят DSX-8000 CableAnalyzer, CertiFiber Pro, OptiFiber Pro, Fiber Inspection и полный набор аксессуаров, включая адаптер Wi-Fi.
DSX-8000-PRO-W/GLD

DSX-8000-PRO-W с 1 годом поддержки по программе Gold (доступен только в США и Европе. Заказ в Европе: DSX-8000PROWINT/GD).

DSX-8000-PRO
Программа технической поддержки Gold Support »
Конфигурация аналогична DSX-8000-PRO-W без адаптера Wi-Fi.
DSX-8000-MI
DSX-8000MI-W
Программа технической поддержки Gold Support »
1 базовый и удаленный блок Versiv, модули DSX-8000 CableAnalyzer (2), модуль CertiFiber Multimode OLTS (2), набор адаптеров для постоянных соединений Cat 8 / класса I, набор адаптеров для каналов Cat 8 / класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), транспортировочный кейс, кабель с интерфейсом USB, программное обеспечение Versiv с открытым исходным кодом на CD-диске, универсальные соединители (2), терминаторы AxTalk (2), видеодатчик модуля Fiber Inspection с интерфейсом USB и 4 наконечниками, очистители Quick Clean (2) (1,25/2,50 мм), симплексные адаптеры LC/LC (2), комплект многомодовых тестовых эталонных шнуров стандарта EF SC/LC 50 мкм, транспортировочный кейс для тестовых эталонных шнуров, адаптер Wi-Fi, заявление о калибровке и руководство по началу работы.
DSX-8000MI-W/GLD

DSX-8000MI-W с 1 годом поддержки по программе Gold (доступен только в США и Европе. Заказ в Европе: DSX-8000MIWINT/GLD).

DSX-8000MI
Программа технической поддержки Gold Support »

Конфигурация аналогична DSX-8000MI-W без адаптера Wi-Fi.

Дополнительные комплекты DSX-8000
DSX-8000-ADD
Программа технической поддержки Gold Support »
Модули DSX-8000 CableAnalyzer (2), набор адаптеров для постоянных соединений кат. 8/класса I, набор адаптеров для каналов кат. 8/класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), транспортировочный кейс, программное обеспечение Versiv с открытым исходным кодом на компакт-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), заявление о калибровке и руководство по началу работы
DSX-8000-ADD-R
Программа технической поддержки Gold Support »
1 удаленный блок Versiv, модули DSX-8000 CableAnalyzer (2), набор адаптеров для постоянных соединений кат. 8/класса I, набор адаптеров для каналов кат. 8/класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), транспортировочный кейс, программное обеспечение Versiv с открытым исходным кодом на CD-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), заявление о калибровке и руководство по началу работы
DSX-8-CFP-Q-ADD/R
Программа технической поддержки Gold Support »
1 удаленный блок Versiv, модули DSX-8000 CableAnalyzer (2), модуль CertiFiber Quad OLTS (2), набор адаптеров для постоянных соединений кат. 8/класса I, набор адаптеров для каналов кат. 8/класса I, гарнитуры (2), наручные ремни (2), наплечные ремни (2), транспортировочный кейс, программное обеспечение Versiv с открытым исходным кодом на компакт-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), симплексные адаптеры LC/LC (2), комплект многомодовых тестовых эталонных шнуров стандарта EF SC/LC 50 мкм, комплект одномодовых тестовых эталонных шнуров SC/LC, транспортировочный кейс для тестовых эталонных шнуров, адаптер Wi-Fi, заявление о калибровке и руководство по началу работы.
DSX-8000-OFP-Q-ADD
Программа технической поддержки Gold Support »
Модули DSX-8000 CableAnalyzer (2), модуль OptiFiber Quad OTDR, набор адаптеров для постоянных соединений кат. 8/класса I, набор адаптеров для каналов кат. 8/класса I, гарнитуры (2), транспортировочный кейс, программное обеспечение Versiv с открытым исходным кодом на компакт-диске, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), многомодовые возбуждающие шнуры SC/LC 50 мкм (2), одномодовый возбуждающий шнур SC/LC 9 мкм (2), ремни и магниты для крепления OTDR (2), симплексный адаптер SC/SC, симплексный адаптер LC/LC, заявление о калибровке и руководство по началу работы.
DSX-5000

Some of the DSX-5000 models are available in 2 versions: беспроводном и проводном. The Wireless version includes a WiFi adapter for LinkWare Live and is available in the following countries. Проводное исполнение не имеет адаптера Wi-Fi и поставляется в страны, в которых адаптер Wi-Fi не сертифицирован, и заказчикам, которые не хотят его приобретать.

DSX-5000-W

1 Versiv Mainframe & Remote, (2) DSX-5000 CableAnalyzer Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) HandStrap, (2) Shoulder Straps, Carry Case, USB Interface Cable, Versiv Open Source Software CD, (2) AC Chargers, (2) Universal Couplers, (2) AxTalk Terminators, WiFi adapter, Statement of Calibration and Getting Started Guide.

DSX-5000-W/GLD

DSX-5000 with 1 year of Gold Support (available in the United States and Europe. Заказ в Европе: DSX-5000-W INT/GLD).

DSX-5000
Программа технической поддержки Gold Support »

Основной и удаленный блок Versiv (1), модули DSX-5000 CableAnalyzer (2), комплект адаптеров постоянного соединения кат. 6A/класса EA, комплект адаптеров каналов кат. 6A/класса EA, гарнитуры (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, USB-кабель, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), заявление о калибровке и руководство по началу работы.

DSX-5000 120/GLD

DSX-5000 с 1 годом поддержки по программе Gold Support (доступно только в США и Европе. Заказ в Европе: DSX-5000 INTL/GLD).

DSX-5000QI
DSX-5000Qi-W

1 Versiv Mainframe & Remote, (2) DSX-5000 CableAnalyzer Modules, (2) CertiFiber Quad OLTS Modules, Set of Cat 6A/Class EA Permanent Link Adapters, Set of Cat 6A/Class EA Channel Adapters, (2) Headsets, (2) Handstraps, (2) Shoulder Straps, Carry Case, USB Interface Cable, Versiv Open Source Software CD, (2) AC Chargers, (2) Universal Couplers, (2) AxTalk Terminators, USB Video Inspection Probe w/ 4 Tips, (2) Quick Clean Cleaners (1,25/2,50 mm), (2) LC/LC Simplex Adapters, SC/LC EF-Compliant MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC Carry Case, WiFi adapter, Statement of Calibration and Getting Started Guides.

DSX-5000Qi
Программа технической поддержки Gold Support »

Основной и удаленный блок Versiv (1), модули DSX-5000 CableAnalyzer (2), модули CertiFiber Quad OLTS (2), комплект адаптеров постоянного соединения кат. 6A/класса EA, комплект адаптеров каналов кат. 6A/класса EA, гарнитуры (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, USB-кабель, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), USB-видеодатчик для тестирования с 4 наконечниками, очистители Quick Clean (1,25/2,50 мм) (2), симплексные адаптеры LC/LC (2), комплект многомодовых EF-совместимых тестовых эталонных шнуров SC/LC 50 мкм, комплект одномодовых тестовых эталонных шнуров SC/SC, заявление о калибровке и руководства по началу работы.

DSX-5000Qi-W/GLD
DSX-5000Qi with 1 year of Gold Support (available in the United States and Europe. Заказ в Европе: DSX-5000QI-W-INT/GLD)
DSX-5000Qi 120/GLD

DSX-5000Qi с 1 годом поддержки по программе Gold Support (доступно только в США и Европе. Заказ в Европе: DSX-5000QiINTL/GLD)

DSX-5000Oi
Программа технической поддержки Gold Support »
Основной и удаленный модуль Versiv (1), модули DSX-5000 CableAnalyzer (2), модуль OptiFiber Quad OTDR, комплект адаптеров постоянного соединения категории 6A/класса EA, комплект адаптеров каналов категории 6A/класса EA, переговорные устройства (2), ручные ремешки (2), плечевые ремни (2), жесткий кейс для переноски, интрефейсный кабель USB, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), очистители Quick Clean (1,25/2,50 мм) (2), симплексные адаптеры SC/SC, многомодовые возбуждающие кабели SC/LC — 50 мкм (2), одномодовые возбуждающие кабели SC/LC — 9 мкм (2), USB-видеодатчик для тестирования с наконечниками (4), симплексные адаптеры LC/LC, заявление о калибровке и руководства по началу работы.
DSX-5000QOi
Программа технической поддержки Gold Support »

Основной и удаленный модуль Versiv (1), модули DSX-5000 CableAnalyzer (2), модули CertiFiber Quad OLTS (2), модуль OptiFiber Quad OTDR, комплект адаптеров постоянного соединения категории 6A/класса EA, комплект адаптеров каналов категории 6A/класса EA, переговорные устройства (2), ручные ремешки (2), плечевые ремни (2), жесткий кейс для переноски, интрефейсный кабель USB, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), очистители Quick Clean (1,25/2,50 мм) (2), симплексные адаптеры SC/SC, многомодовые возбуждающие кабели SC/LC — 50 мкм (2), одномодовые возбуждающие кабели SC/LC — 9 мкм (2), USB-видеодатчик для тестирования с 4 наконечниками, симплексные адаптеры LC/LC (2), комплект SC/LC EF-совместимых тестовых эталонных шнуров MM TRC 50 мкм, комплект SC/LC SM TRC, заявление о калибровке и руководства по началу работы.

DSX-5000QOi120/GLD

DSX-5000QOi с 1 годом поддержки по программе Gold Support (доступно только в США, Европе и Японии. Заказ в Европе: DSX-5000QOiINTLGLD, заказ в Японии: DSX-5000QOi AP/GLD).

DSX-5000Mi
Программа технической поддержки Gold Support »

Основной и удаленный модуль Versiv (1), модули DSX-5000 CableAnalyzer™ (2), многомодовые модули CertiFiber MM OLTS (2), комплект адаптеров постоянного соединения категории 6A/класса EA, комплект адаптеров каналов категории 6A/класса EA, переговорные устройства (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, USB-кабель, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, универсальные соединители (2), терминаторы AxTalk (2), USB-видеодатчик для тестирования с 4 наконечниками, очистители Quick Clean (1,25/2,50 мм) (2), симплексные адаптеры LC/LC (2), комплект SC/LC EF-совместимых тестовых эталонных шнуров MM TRC 50 мкм, переносной кейс для тестовых эталонных шнуров, заявление о калибровке и руководства по началу работы.

DSX-5000Mi 120/GLD

DSX-5000Mi с 1 годом поддержки по программе Gold Support (доступно только в США, Европе и Японии. Заказ в Европе: DSX-5000MiINTL/GLD, заказ в Японии: DSX-5000Mi AP/GLD).

DSX-5000-PRO
Программа технической поддержки Gold Support »

Профессиональный комплект Versiv включает в себя DSX CableAnalyzer, CertiFiber Pro, OptiFiber Pro, набор для обследования оптоволокна и полным комплект аксессуаров.

DSX-5000-PRO/GLD
DSX-5000-PRO с 1 годом обслуживания по программе Gold Support (доступно только в США, Европе и Японии). Заказ в Европе DSX-5000PROINTLGLD, заказ в Японии: DSX-5000-PROAP/GLD).
Дополнительные комплекты DSX-5000
DSX-ADD
Программа технической поддержки Gold Support »

Модули DSX-5000 CableAnalyzer (2), комплект адаптеров постоянного соединения кат. 6A/класса EA, комплект адаптеров каналов кат. 6A/класса EA, гарнитуры (2), ручные ремешки (2), плечевые ремешки (2), кейс для переноски, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), заявление о калибровке и руководство по началу работы

DSX-ADD-R
Программа технической поддержки Gold Support »

Удаленный модуль Versiv (1), модули DSX-5000 CableAnalyzer (2), комплект адаптеров постоянного соединения кат. 6A/класса EA, комплект адаптеров каналов кат. 6A/класса EA, гарнитуры (2), ручные ремешки (2), плечевые ремешки (2), кейс для переноски, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), заявление о калибровке и руководство по началу работы

DSX-CFP-Q-ADD-R
Программа технической поддержки Gold Support »

Удаленный блок Versiv (1), модули DSX-5000 CableAnalyzer (2), модули CertiFiber Quad OLTS (2), комплект адаптеров постоянного соединения кат. 6A/класса EA, комплект адаптеров каналов кат. 6A/класса EA, гарнитуры (2), ручные ремешки (2), плечевые ремешки (2), большой переносной кейс, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), симплексные адаптеры LC/LC (2), комплект многомодовых EF-совместимых тестовых эталонных шнуров SC/LC 50 мкм, комплект одномодовых тестовых эталонных шнуров SC/LC, заявление о калибровке и руководство по началу работы

DSX-OFP-Q-ADD
Программа технической поддержки Gold Support »

Модули DSX-5000 CableAnalyzer (2), модуль OptiFiber Quad OTDR, комплект адаптеров постоянного соединения кат. 6A/класса EA, комплект адаптеров каналов кат. 6A/класса EA, гарнитуры (2), большой переносной кейс, диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), универсальные соединители (2), терминаторы AxTalk (2), симплексные адаптеры SC/SC, многомодовые возбуждающие кабели SC/LC 2 — 50 мкм, одномодовые возбуждающие кабели SC/LC 2 — 9 мкм, ремни и магниты для крепления OTDR (2), симплексный адаптер SC/SC, симплексный адаптер LC/LC, заявление о калибровке и руководства по началу работы


Аксессуары


Номер модели/название Описание
Аксессуары для DSX-8000
DSX-PLA804S
DSX-8000 для для постоянных соединений кат. 8/класса I
DSX-CHA804S
DSX-8000 для для каналов кат. 8/класса I
DSX-PLA804SPRP

Запасные части для разъема DSX-PLA804. Эта часть имеет две колодки блока контактов 8-контактного модульного разъема.

DSX-REFCAL2G

Модуль установки эталонного значения DSX-8000, 2 ГГц

Аксессуары для DSX-5000
DSX-PLA001

Универсальный адаптер DSX постоянного соединения

DSX-PLA004S

DSX CAT 6A/CLASS EA PLA SET

DTX-PLA002PRP

Запасные части для разъема DSX-PLA004. Эта часть имеет две колодки блока контактов 8-контактного модульного разъема.

DSX-PLA011S

DSX TERA CAT 7A/CLASS FA PLA SET

DSX-CHA004S

DSX CAT 6A/CLASS EA CHA SET

DSX-CHA011S

DSX TERA Cat 7A/CLASS FA CHA SET

DSX-TERA-KIT
DSX TERA CAT 7A/CLASS FA PLA & CHA KIT
DSX-CHA012S

НАБОР АДАПТЕРОВ ДЛЯ КАНАЛОВ DSX GG45 класса FA

DSX-5000 Mod
1 модуль замены GHZ DSX
DSX-REFMOD
МОДУЛЬ УСТАНОВКИ ЭТАЛОННОГО ЗНАЧЕНИЯ DSX-5000
Аксессуары для DSX CableAnalyzer 5000/8000
DSX-COAX

НАБОР АДАПТЕРОВ DSX ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ

DSX-CHA021S

НАБОР 4-ПОЗИЦИОННЫХ АДАПТЕРОВ DSX M12

DSX-CHA003

Адаптер DSX для коаксиального кабеля

DSX-PC5ES

Набор адаптеров для тестирования коммутационных кабелей DSX Patch Cord Test Adapter Set для коммутационных кабелей категории 5e.

DSX-PC6S

Набор адаптеров для тестирования коммутационных кабелей DSX Patch Cord Test Adapter Set для коммутационных кабелей категории 6.

DSX-PC6AS
Набор адаптеров для тестирования коммутационных кабелей DSX Patch Cord Test Adapter Set для коммутационных кабелей категории 6A
VERSIV-M
Замена основного блока Versiv
VERSIV-RU
Замена удаленного блока Versiv
VERSIV-CASE3

Жесткий кейс VERSIV

VERSIV-LG-CASE

Большой переносной кейс Versiv

VERSIV-МАЛ.-СУМКА

Маленький чехол для переноски Versiv

VERSIV-BACKPK-STRP

Ремень рюкзака для большого переносного кейса Versiv

PWR-SPLY-30W
Блок питания 30 Вт, 15 В, 2 А с адаптером США.
PWR-SPLY-ADP
Адаптеры для ЕС, Австралии, Великобритании для блока питания 30 Вт.
VERSIV-ADP-WIFI

Адаптер WiFi для основного модуля Versiv.

VERSIV-TSET

Переговорное устройство Versiv

VERSIV-BATTERY

Аккумуляторная батарея Versiv

VERSIV-STRP

Комплект ремешков Versiv

VERSIV-STND
Демонстрационный стенд Versiv
Персональные модули
DSP-PM19B
Персональный модуль SYSTIMAX® VisiPatch® 360 (T568B)
DSP-PM19A
Персональный модуль SYSTIMAX® VisiPatch® 360 (T568A)
DSP-PM17B
Персональный модуль TYCO/AMP 610XC CONNECTOR (T568В)
DSP-PM17A
Персональный модуль TYCO/AMP 610XC CONNECTOR (T568A)
DSP-PM16B
Персональный модуль LEVITON 110 (T568В)
DSP-PM16A
Персональный модуль LEVITON 110 (T568А)
DSP-PM15B
Персональный модуль TE/ADC/KRONE HIGHBAND (T568B)
DSP-PM15A
Персональный модуль TE/ADC/KRONE HIGHBAND (T568A)
DSP-PM14B
Персональный модуль TE/ADC/KRONE ULTIM8 (T568B)
DSP-PM14A
Персональный модуль TE/ADC/KRONE ULTIM8 (T568A)
DSP-PM13B
Персональный модуль SIEMON S210 (T568B)
DSP-PM13A
Персональный модуль SIEMON S210 (T568A)
DSP-PM12B
Персональный модуль PANDUIT GIGAPUNCH (T568B)
DSP-PM11B
Персональный модуль BELDEN GigaBIX (T568B)
DSP-PM11A
Персональный модуль BELDEN GigaBIX (T568A)
DSP-PM10B
Персональный модуль Systimax 110 (T568В)
DSP-PM10A
Персональный модуль Systimax 110 (T568А)

НОВИНКИ

hicmikro
