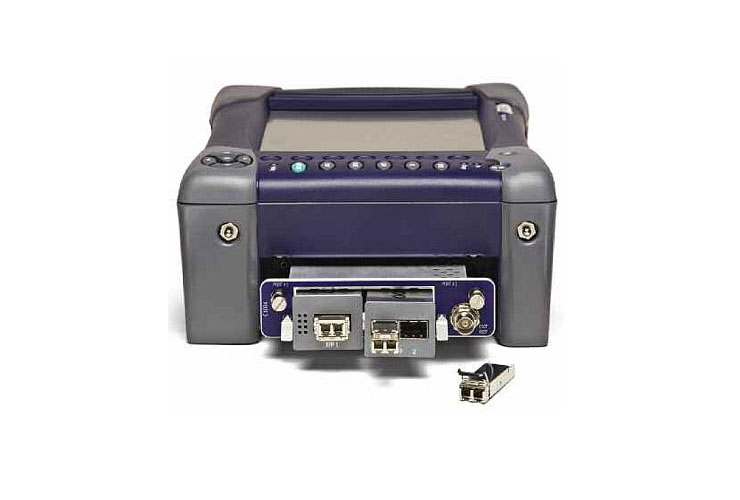

Анализатор Ethernet, Анализатор SDH, Анализатор OTN на базе модуля MSAM для MTS-6000

Общие сведения

На базе модуля MSAM созданы компактные анализаторы транспортных сетей:

- анализатор Ethernet,
- анализатор SDH,
- анализатор OTN.


Анализатор предназначен для инсталляции и обслуживания сетей до уровня 10-Gigabit Ethernet и STM-64, а также анализа сервисов IP. Анализатор MSAM позволяет осуществлять независимое тестирование двух каналов на скорости 10Гбит/сек. Архитектура модуля MSAM построена таким образом, что заказчик сам выбирает модуль физического интерфейса (PIMs), модуль малого форм-фактора (SFPs) и модули XFPs (для 10 Gb/s) что дает возможность создавать любые комбинации электрических и оптических интерфейсов под различные нужды.


Новый модуль MSAM v.2 поддерживает технологию TrueSpeed™, которая позволяет тестировать каналы связи в соответствии с новой рекомендацией Internet Engineering Task Force (IETF) RFC 6349.Рекомендация RFC 6349 описывает методику тестирования производительности каналов связи на уровнях 2-3-4, что позволяет оценить истинную производительность соединений, арендуемых корпоративными пользователями для передачи данных бизнес приложений на основе TCP протокола.


MTS-8000/6000A Multi-Services Application Module (MSAM)единственные портативные решения для полевого использования на рынке, способные тестировать транспортные каналы CPRI/OBSAI. Тестовые опции поддержки CPRI и OBSAI позволят сохранить много времени на диагностике данных транспортных каналах – они позволят оценить уровень битовых ошибок (BERT), измерить задержки в канале и тем самым гарантировать работу чувствительных ко времени сервисов в беспроводных сетях LTE.


В транспортных анализаторах JDSU реализована возможность измерения задержки пакетов в одну сторону (one-way delay (OWD) при использовании внешних GPS или CDMA приемников. Задержки передаваемых пакетов может не совпадать с задержкой полученных пакетов. Разница может быть вызвана тем фактом, что пакеты по сети передаются по разным маршрутам, разными настройками активного оборудования (маршрутизаторы), а именно настройки приоритетов для разного типа трафика на разных устройствах и размеров буфера.


Совместная поддержка GPS приемника и тестирование протокола 1588v2/PTP в анализаторах позволит быстро и успешно проверять поддержку протокола PTP (IEEE 1588v2), используемого для синхронизации устройств в сети, так как мы имеем возможность измерить задержку пакетов, передаваемых между ведущим и ведомыми устройствами PTP, что позволит с точностью 1 импульс в секунду (1 PPS) проверить синхронизацию eNodeB и работу хэндовер.


Новая производительность несет в себе несколько важных преимуществ для наших заказчиков:
- сокращение времени для настройки и подключения высокоскоростных каналов связи, тестируя два канала одновременно на скорости 10гбит/сек,
- сокращение времени диагностики 10 гигабитных Ethernet каналов, благодаря включению в разрыв и мониторинге трафика в обоих направлениях, включая возможность захвата трафика, его декодирования и анализа с помощью экспертной системы J-Mentor,
- поддержка диагностики оптических транспортных сетей OTN и ODU-0,
- сокращение количества используемых приборов, используемых для подключения, сервисов и последующей диагностики их производительности,
- возможность тестирования соединений FiberChannel на скорости 8 Гиг/сек, для проверки работы сетей SAN в Центрах Обработки Данных (ЦОД).


Функции
Преимущества:

- Сокращение времени для настройки и подключения высокоскоростных каналов связи, тестируя два канала одновременно на скорости 10гбит/сек.
- Сокращение времени диагностики 10 гигабитных Ethernet каналов, благодаря включению в разрыв и мониторинге трафика в обоих направлениях, включая возможность захвата трафика, его декодирования и анализа с помощью экспертной системы J-Mentor.
- Поддержка диагностики оптических транспортных сетей OTN и ODU-0.
- Сокращение количества используемых приборов, используемых для подключения сервисов и последующей диагностики их производительности.
- Возможность тестирования соединений FiberChannel на скорости 8 Гиг/сек, для проверки работы сетей SAN в Центрах Обработки Данных (ЦОД).
Характеристики

Ключевые возможности:

- модульная конструкция позволяет, в полевых условиях, менять модули PIM,
- многозадачность позволяет одновременно тестировать технологииEthernet и SDH,
- два независимых теста на двух портах,
- обеспечивает поддержку VLAN, Q-in-Q, VPLS, MPLS туннелирование приложений и IP,
- наличие в платформе таких инструментов, как оптический источник и измеритель мощности OTDR, CD, PMD, VFL, микроскоп и анализатор оптического спектра, обеспечивает поиск проблем на физическом уровне, что значительно сокращает время устранения неисправности,
- удаленное управление через Ethernet/IP.


Применение:

- 10 GigE LAN- и WAN-PHY на 850, 1310 и 1550 nm (два порта 10G),
- Layer 1-4 Ethernet по рекомендации RFC 2544, VLAN, Q-in-Q, VPLS и MPLS,
- FTP/HTTP/Telnet,
- PDH (E1 through E4),
- SDH в диапазоне от STM-1 до STM-64,
- Ethernet (10/100/1000, 100 M Optical, 1 Gigabit Optical, 10 Gigabit Ethernet LAN and WAN),
- IP (10/100/1000, 100 M Optical, 1 Gigabit Optical, 10 Gigabit Ethernet LAN and WAN),
- TCP/UDP (10/100/1000, 100 M Optical, 1 Gigabit Optical, and 10 Gigabit Ethernet LAN) c полноценной эмуляцией,
- IP Video (10/100/1000, 100 M Optical, 1 Gigabit Optical, and 10 Gigabit Ethernet LAN),
- OTN (2.7G, 10.7G, 11.05G, and 11.1G).
