Автотестер сети LinkRunner AT Network Auto-Tester

Общие сведения

Быстрое и полное тестирование подключения к медным и оптоволоконным сетям.


  • Автотест точно тестирует и определяет проблемы возможности подключения к сети за 10 секунд
  • Тестирование соединения с сетью Ethernet (витые пары и оптоволоконные кабеля) со скоростями 10, 100 и 1Гб
  • Проверяйте длину Ethernet-кабеля типа «витая пара» и схему разводки с помощью сетевого тестера
  • Измеряйте показатели PoE под нагрузкой с помощью теста TruePower™ PoE
  • Обнаруживайте ближайший коммутатор и VLAN
  • Сохраняйте результаты испытаний соединений с сетью на тестере или в облаке с помощью функции автоматического создания отчетов
  • Сопутствующая облачная служба Link-Live упрощает управление результатами испытаний соединений с сетью, отчетами, проектами и персоналом
  • Выберите правильный LinkRunner AT Network Auto-Tester для выполнения вашей работы: LinkRunner AT Network Auto-Tester-2000 или LinkRunner AT Network Auto-Tester-1000. Различия см. в сравнительной таблице.

Сетевой автотестер LinkRunner AT — это наиболее быстрый и полнофункциональный тестер медных и оптоволоконных сетевых подключений. Этот прочный, портативный сетевой тестер ускоряет поиск неисправностей и создание отчетов с помощью нажатия одной кнопки AutoTest (Автотест) и облачной службы для создания отчетов Link-Live. Автоматический тестер для сетей AT LinkRunner выполняет все необходимые проверки подключения к сети за 10 с, позволяя быстро и точно определить и устранить проблемы. Облачная автоматическая функция создания отчетов загружает результаты тестирования подключений к сети в службу Link-Live Cloud для управления проектами и создания отчетов.


К основным функциям сетевого тестера относятся несколько настроенных пользователем автотестов, измерение длины кабеля, определение места повреждения кабеля и вида повреждения, тестер TruePower™ Power Over Ethernet (PoE), проверка скорости Ethernet и дуплексной передачи в сетях со скоростью передачи данных 10 Мбит/100 Мбит/1 Гбит, тестирование витой пары и оптоволоконного соединения, определение ближайшего коммутатора, проверка подключения DHCP, DNS и шлюза, Ping-тест и проверка подключения TCP-порта до 10 выбранных пользователем целей. Результаты тестирования сохраняются в сетевом тестере или автоматически передаются в облачную службу Link-Live. Управляйте результатами испытаний соединения, проектами и персоналом с помощью облачной службы Link-Live. Тестер LinkRunner AT 2000 также можно использовать в качестве отражателя пакета для сетей со скоростью передачи данных до 1 Гбит/с.


Что говорят пользователи об автотестере сети LinkRunner AT:


«Я был поражен... этот прибор закончил испытание до того, как я успел объяснить одному из моих младших инженеров, что я собирался сделать. Мой инженерный стаж - более 20 лет и этот прибор прекрасно меня понимает, он понимает, что означает мой рабочий процесс и какая информация мне нужна для выполнения моей работы». Чарльз Моррис (Charles Morris), старший консультант, ACS, A Xerox Company


«После использования LinkRunner AT я могу точно сказать, что этот прибор сэкономит этому предприятию время и деньги, одновременно повышая удовлетворение клиентов. На самом деле, теперь, когда я им уже попользовался, я не хотел бы работать без него». – Томас Френчайна (Thomas Franchina), старший системный программист, United Health Services


«LinkRunner AT не только быстр, но от также невероятно тщателен в отношении необходимых мне испытаний на подключение Ethernet. Он ускоряет процесс устранения неполадок и придает мне высокую уверенность в результатах. Если прибор показывает, что соединение хорошее, я знаю, что оно - хорошее». – Джон Хайдельберг (John Heidelberg), сетевой администратор, Jensen International


«Этот новый тестер ускоряет поиск и устранение неисправностей так, как я никогда не мог бы себе представить... особенно при такой цене! Например, вы идете на станцию, подключаете его, и через несколько секунд вы знаете, что у есть не только подключение, но также и имя коммутатора, к которому он подключен, порт коммутатора, VLAN, и т.д. Это огромная экономия времени! Простое отслеживание кабеля, который не помечен... или, что еще хуже, кабеля помеченного неправильно, может занять часы. Но с LinkRunner AT1000 вы знаете все детали... за несколько секунд! Я просто в восторге от этого! Не выходите из дома без него!» Гийом П., Технический специалист, BroadNetworx Ballinafad, ON CA

Функции

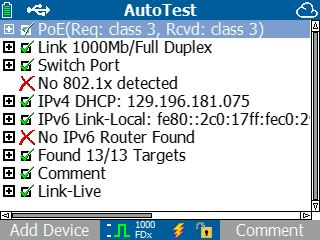

Быстрое получение ответов

Сетевой тестер LinkRunner AT запускается за три секунды и благодаря настраиваемому пользователем автотесту, который производит все необходимые проверки подключений за считанные секунды, позволяет быстро и точно определять и устранять проблемы сети.


  • Тестер PoE (только для медных кабельных систем)
  • Скорость соединения и дуплекс (фактические и заявленные)
  • Пара RX, полярность и уровень сигнала
  • Аутентификация 802.1x
  • Имя, порт, VLAN, модель и IP-адрес ближайшего коммутатора
  • Автосогласование DHCP с подсетью и адреса DHCP сервера
  • IPv4 и IPv6 адреса
  • Доступность и отзывчивость шлюза и сервера DNS
  • Ping-тест или проверка подключения TCP-порта к 10 выбранным пользователем целям


Автотест выполняет необходимые проверки подключения за считанные секунды.

Обнаруживайте ближайший коммутатор и VLAN

LinkRunner AT использует протоколы IEEE Link Layer Discovery Protocol (LLDP), а также Cisco и Extreme Discovery Protocols (CDP и EDP) для отображения VLAN, а также модели, слота и порта ближайшего коммутатора.


LinkRunner AT отображает информацию о наиболее важном ближайшем коммутаторе, включая:


  • Наименование и модель коммутатора
  • IP-адрес
  • Шасси, слот и порты
  • Идентификаторы VLAN
  • Скорость соединения и дуплекс (фактические и заявленные)
  • Мощность сигнала
  • Связь (MDI or MDI/X)
  • Напряжение и мощность PoE (фактические и предельные в условиях испытания)
  • Графическое отображение мощности в парах

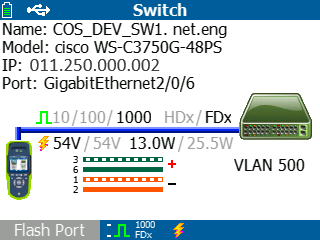

Соединение со скоростью передачи данных 1 Гбит по медным кабелям с PoE на порте 30

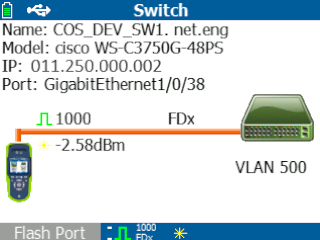

Соединение со скоростью передачи данных 1 Гбит по оптоволоконным кабелям с PoE на порте 6

Тестирование PoE TruePower™ — проверка Power-Over-Ethernet

Быстро проверяет производительность PoE при помощи повышения фактической мощности до 25,5 Вт стандарта 802.3at. Подать нагрузку в цепь на коммутаторы, кабеля и коммутационные панели, измеряя при это напряжение и используемые пары. Возможность проверки TruePower (настоящей мощности) позволяет гладкое развертывание сети до установки видеокамер, точек доступа и телефонов.



Настройка PoE

Адресация IP V4/V6

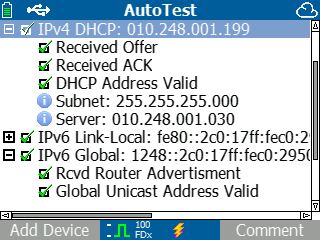

Проверьте процесс автоматического согласования подсети IPv4 DHCP и DHCP-сервера. Проверьте адресации IPv6 Link-Local и Global.



IP-адреса

Подключение ключевых услуг и устройств

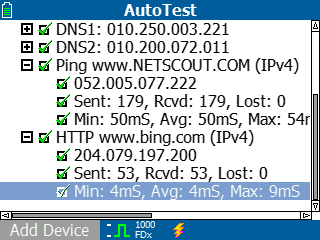

Для проверки подключения LinkRunner AT использует Ping-тест или открытый тест TCP-порта. Выполняется проверка подключения к шлюзу по умолчанию, предпочитаемый DNS-сервер и альтернативный DNS-сервер, включая время отклика. Выполняется проверка с использованием Ping-теста или выбранного пользователем номера TCP-порта подключения к 10 выбранным пользователем целевым устройствам, серверам или услугам. Результаты включают время отклика и IP-адрес, если в качестве цели был использован URL-адрес.



Функция Ping и подключение порта TCP

Аутентификация 802.1x

Подтвердите доступ к безопасным сетям, используя 802.1x и перечни управления доступом MAC (ACL). Входящее в комплект ПО LinkRunner Manager Software поможет настроить 802.1x типа EAP, скачать сертификаты и ввести пароли.





Перечни MAC ACL могут быть проверены при помощи MAC-спуфинга.

Длина кабеля, схема разводки и расположение

Расположение кабелей Определите кабель с тонировкой, оповещение порта коммутатора, мигание индикатора соединения порта коммутатора и удаленные идентификаторы кабеля. Генерирование тональных сигналов поддерживает как аналоговый, так и цифровой режимы IntelliTone.



Длина кабеля и схема разводки Проверяет коммутационные кабеля, используя встроенный порт схемы разводки кабелей, включая контактные соединения, или проложенные провода на длину, замыкания, разрывы или расщепления пар.


Легко находит разрывы, замыкания и расщепления пар тремя разными способами:


  • На нетерминированном кабеле
  • При помощи кабельного идентификатора WireView Cable Identifier
  • При помощи встроенного порта схемы разводки кабелей со стороны LinkRunner AT


Качественный кабель и его длина



Неправильно соединенный кабель с перепутанными парами 1,2 и 7,8, используя идентификатор кабеля №4



Кабель с разрывом на 4, используя встроенный порт схемы разводки кабелей



Неправильно соединенный кабель с расщеплением пар 3,6 и 4,5

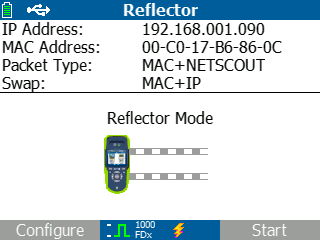

Отражатель пакетов

Режим отражателя пакетов прибора LinkRunner AT позволяет использовать его в качестве удаленного устройства во время испытаний на пропускную способность LAN и WAN в сетях со скоростью передачи данных до 1 Гбит/с. Режим отражателя может быть настроен для изменения MAC и/или IP-адреса.

LinkRunner АТ 2000 поддерживает отражение пакетов для:


  • Планшет для сетевого анализа OptiView® XG Network Analysis Tablet
  • OneTouch™ AT Network Assistant
  • EtherScope™ Network Assistant
  • MetroScope™ Service Provider Assistant
  • Любое устройство, генерирующее потоки 802,3 кадров или потоки пакетов IP

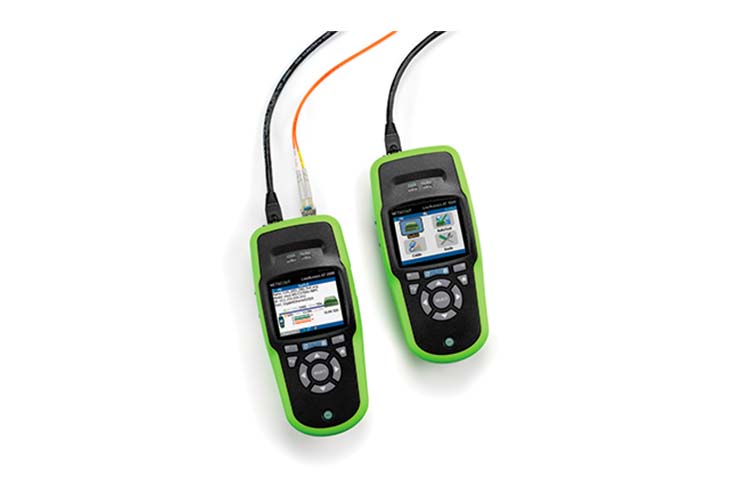

Две модели: LRAT-2000 и LRAT-1000

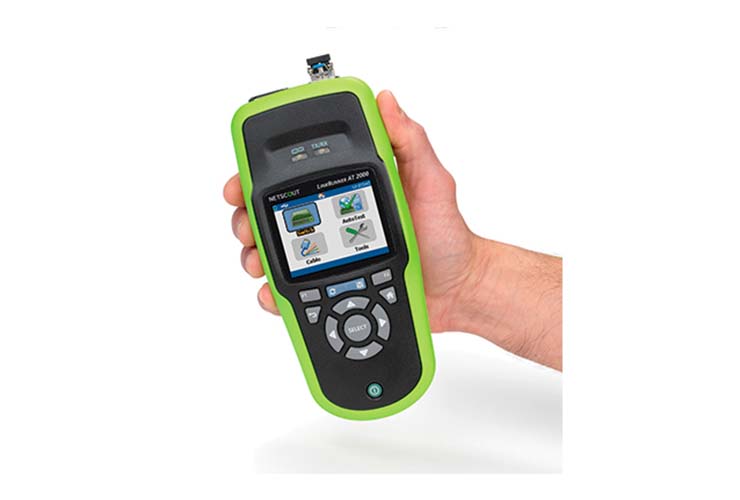

LinkRunner АТ доступен в двух моделях: LRAT-2000 и LRAT-1000. LinkRunner АТ 2000 добавляет следующие исключительные* функции:


  • Поддержка оптоволоконных сетей
  • Нагрузка TruePower™ PoE
  • Поддержка IPv6
  • Поддержка рефлектометра
  • Больше отчетов: 50 вместо 10

*Эти исключительные функции нельзя добавить к LinkRunner АТ 1000.

Просматривайте результаты испытаний и управляйте ими

Режим создания отчетов Link-Live


Включите режим создания отчетов Link-Live, чтобы получить результаты автотеста, автоматически загруженные в Link-Live Cloud Service. Функция автоматического создания отчетов ускоряет и упрощает создание отчетов, а также гарантирует последовательное сохранение результатов. Добавляйте комментарии к каждому результату испытаний. Также можно добавить изображение к результатам испытаний, например, фотографию тестируемой линии. Результаты могут быть автоматически сохранены в отдельную рабочую папку для упрощения управления проектами. При отсутствии подключения к сети в памяти хранится до 10 результатов, которые будут загружены, как только подключение будет доступно.


Облачная служба Link-Live


Бесплатная служба Link-Live предоставляет удобные возможности управления результатами тестирования и создания отчетов для пользователей LinkRunner AT. Служба улучшает видимость работ и оптимизирует управление проектами и устройствами в больших распределенных средах. Результаты автоматически отправляются в защищенную учетную запись в Link-Live, что позволяет вам легко и быстро документировать ресурсы сети, подтверждать производительность, более эффективно управлять работой и эффективностью персонала. Кроме того, уведомление о каждом проведенном испытании отправляется по электронной почте, при этом специалист, проводивший испытание, может добавить свои комментарии и даже прикрепить изображение. Эти комментарии автоматически добавляются к отчету в Link-Live, помогая определить производительность каждого канала и сопоставить изображения конечного оборудования (настенные розетки, устройства, серийные номера) непосредственно со слотом и портом коммутатора.


Возможности облачной службы Link-Live:


  • Бесплатная служба без годовой платы
  • Управляйте, сортируйте и анализируйте результаты испытаний
  • Фильтруйте результаты по времени, пользователю, сетевому устройству, ошибкам, приборам и пр.
  • Добавляйте комментарии и фотографии к любым результатом тестирования
  • Автоматическое размещение тестов в определенных папках
  • Поддержка прокси-сервера
  • Возможность размещения в буфере до 10 результатов тестирования

Режим локального создания отчетности


Используйте режим локального создания отчетности для легкого сохранения результатов автотеста на тестере. Сохраняйте каждый результат с уникальным именем. Максимальное количество сохраненных результатов зависит от модели LinkRunner AT. Подключите тестер к компьютеру с помощью мини-USB порта и используйте ПО LinkRunner AT Manager Software для просмотра сохраненных результатов и управления ими.


ПО LinkRunner Manager Software


Благодаря режиму локального создания отчетности ПО LinkRunner AT Manager Software облегчает управление и анализ результатов испытаний, отчетов испытаний и тестеров на основе результатов автотеста, которые хранятся локально на тестере. ПО LinkRunner AT Software Manager — это приложение, установленное на ПК с ОС Windows(R).


Функции ПО LinkRunner AT Manager Software:


  • просмотр результатов испытаний, которые хранятся локально на тестере;
  • перемещение результатов испытаний с тестера на локальный диск;
  • Создание отчетов в форматах PDF, CSV и HTML
  • настройка профилей автотеста;
  • профили автотеста для перемещения между тестером и локальным диском;
  • фиксирование изображения экрана;
  • обновление прошивки тестера.
Поддержка многих языков

LinkRunner AT полностью поддерживает многие языки, включая английский, французский, немецкий, испанский, португальский, русский, японский и упрощенный китайский. В пользовательский интерфейс ПО LinkRunner AT включена поддержка нескольких языков, руководство по началу работы с ПО LinkRunner AT, руководство пользователя и программная поддержка ПО LinkRunner Manager, справочные файлы и отчеты потребителей.

Диаграмма сравнения семейства продуктов LinkRunner
Функция LRAT-1000 LRAT-2000
Базовые испытания Разъемы 10/100/100 RJ 45
Запросить напряжение PoE (802.3af)
Сеть/DHCP/шлюз
Ближайший коммутатор (CDP/LLDP)
Ping-тест/нацеливание на один TCP-порт
UX Цветной дисплей
Комплект батарей AA дополнительно
Литий-ионная аккумуляторная батарея дополнительно
Испытание кабеля Длина и расстояние до повреждения
Мигание порта коммутатора
Встроенный тест коммутационного кабеля
Идентификатор офиса WireView/схема разводки дополнительно
Тонировка (аналоговый, IntelliTone)
Параметры, настраиваемые пользователем Настраиваемый PoE класс (802.3at)
Настраиваемая скорость передачи данных / скорость дуплексной передачи
Настраиваемый MAC-адрес
Настраиваемый идентификатор VLAN
Настраиваемая безопасность 802.1X
Автоматическое испытание Непрерывное испытание со статистикой
>1 Ping-тест/нацеливание на TCP-порт (до 10)
Профили автотеста (до 10)
Расширенные параметры Нагрузка TruePower PoE (25.5W)
100/1000 разъем SFP для оптоволоконного кабеля
Рефлектор пакетов для линии (со скоростью передачи данных 1 Гбит/с)
Поддержка IPv6
Отчеты Результаты испытаний, которые хранятся локально на тестере 10 50
ПО LinkRunner Manager Software для ПК
Создание отчетности Link-Live Cloud
Облачная служба Link-Live
Характеристики
Внешние условия
Рабочая температура и относительная влажность от 32 ºF до 113 ºF (от 0 ºC до +45 ºC) Примечание. Батарея не будет заряжаться, если внутренняя температура тестера превышает 113 ºF (45 ºC).
Относительная рабочая влажность (% без конденсации) 90% (от 50ºF до 95ºF; от 10ºC до 35ºC) 75% (от 95ºF до 113ºF; от 35ºC до 45ºC)
Температура хранения от –4 ºF до 140 ºF (от –20 ºC до +60 ºC)
Ударные нагрузки и вибрация Случайные вибрации, 2 г, от 5 до 500 Гц (класс 2), прошел тест на удар при падении с высоты 1 м
Безопасность EN 61010-1, 2-е издание
Безопасность (только для LR-AT 2000) EN/IEC 60825-1:2007, EN/IEC 60825-2:2004+ A1:2007 (только LRAT- 2000)
Высота над уровнем моря 4 000 м; хранение: 12 000 м
Электромагнитная совместимость FCC (Часть 15, класс A), EN 61326-1
Сертификаты и соответствия Отвечает соответствующим директивам Европейского Союза Отвечает соответствующим австралийским стандартам Внесен в реестр Канадской ассоциации стандартов

Общие сведения
Подключение к сетям; медные кабеля RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T и PoE (IEEE 802.3af и 802.3at); 100BASE FX и 1000
Подключение к сетям; оптоволоконные кабеля Порт адаптера SFP поддерживает 100BASE-FX and 1000BASE-LX/ SX/ZX (только LRAT-2000)
Контроль кабелей Длина пар, обрывы, короткие замыкания, расщепления, перекрестные и прямые кабели, кабельные идентификаторы
Функция PoE (Питание через Ethernet) Одностороннее тестирование:
  • Определенное пользователем тестирование IEEE 802.3at класса 0, 1, 2, 3, 4 без отрицания LLDP, или 4 с LLDP согласованием
  • Измерены следующие PSE PoE параметры:
    • Используемые пары
    • Полученный класс
    • Тип PSE
    • Напряжение без нагрузки (В)
    • Напряжение с нагрузкой (В) (LRAT-2000 с TruePower™)
    • Мощность без нагрузки (Вт) (LRAT-1000)
    • Мощность с нагрузкой (Вт) (LRAT-2000 с TruePower™)
Генератор тонального сигнала Цифровой сигнал генератора IntelliTone: [500 кГц]; аналоговые сигналы: [400 Гц, 1 кГц]
Размеры 3,5 x 7,8 x 1,9 дюйма (8,9 x 19,8 x 4,8 см)
Масса 18 унций (0,5 кг)
Питание Съемный блок ионно-литиевых аккумуляторных батарей (18,5 Ватт-час) (включен в специальный вводный пакет)
Время работы от аккумулятора Типичный срок службы - 6 часов; Типичное время зарядки - 3 часа
Внешний адаптер переменного тока/зарядное устройство Вход переменного тока — 90–264 В; входная мощность — 48–62 Гц; выход постоянного тока — 15 В при 1,2 А
Дисплей 2,8-дюймовый цветной ЖК-дисплей (320 x 240 пикселей)
Клавиатура 12-кнопочная эластомерная
Светодиодные индикаторы 2 Светодиоды (Индикаторы соединения и получения/передачи сигнала)
Основной интерфейс USB, 5-контактный mini-B

ПО LinkRunner Manager Software
Поддерживаемые ОС Windows® Vista, Windows® XP, Windows® 7, Windows® 8
Процессор Pentium процессор 400 МГц или равный ему (минимум); Pentium процессор 1 ГГц или равный ему (рекомендуемый)
ОЗУ Минимум 96 МБ; 256 МБ (рекомендуется)
Жесткий диск Может потребоваться до 500 МБ свободного места
Дисплей 1024 x 768 высокое качество изображения, 32-bit (рекомендуется)
Модели и принадлежности

Модели


Номер модели/название Описание
LRAT-1000
Программа поддержки Gold Support

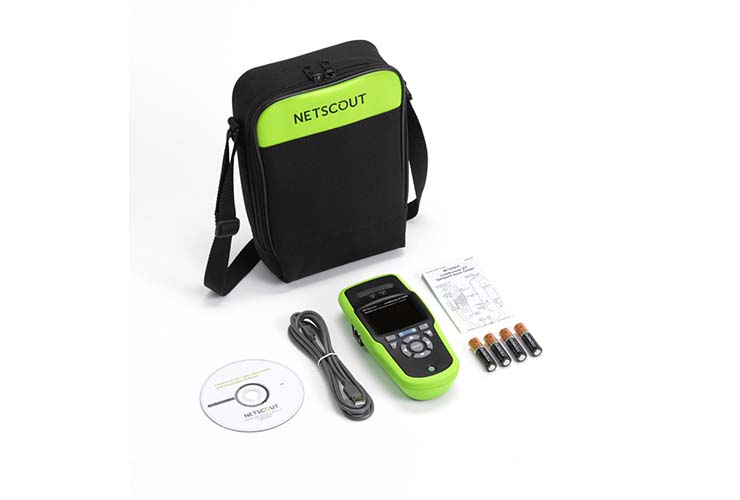

Тестер LinkRunner AT 1000 с блоком батарей типа АА, комплектуется 4 батареями типа АА, компакт-диском с ПО LinkRunner AT Manager, USB-кабелем, руководством по началу работы с устройством и мягким кейсом.

LRAT-2000
Программа поддержки Gold Support

Тестер LinkRunner AT 2000 с литий-ионной батареей комплектуется кабельным идентификатором Wireview №1, компакт-диском с ПО LinkRunner AT Manager, USB-кабелем, руководством по началу работы с LinkRunner AT, соединителем типа RJ-45 и мягким кейсом.

LRAT-2000-KIT
Программа поддержки Gold Support
В комплект включен тестер LinkRunner AT 2000 с литий-ионной батареей, кабельный идентификатор Wireview 1–6, соединитель типа RJ-45, компакт-диск с ПО LinkRunner AT Manager, USB-кабель, чехол, детектор IntelliTone 200 и высококачественный кейс для переноски.
LINKSOLUTIONS-KIT
Программа поддержки Gold Support

В комплект включены тестер LinkRunner AT 2000, два сетевых тестера LinkSprinter, защитный чехол для LinkRunner AT и два чехла для LinkSprinter.

ACKG2-LRAT2000
Программа поддержки Gold Support
НАБОР ДЛЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ В СЕТИ Включает следующее: Беспроводной тестер Aircheck G2, мягкий кейс, зарядное устройство, USB-кабель, краткое руководство, внешняя направленная антенна, чехол, зарядное устройство для автомобиля, тестер LinkRunner AT 2000 с литий-ионной батареей, зарядное устройство, IntelliTone PRO 200, набор кабельных идентификаторов Wireview 2–6, большой складной футляр для набора, чехол, соединитель RJ-45, компакт-диск с программным обеспечением LinkRunner AT Manager, USB-кабель, руководство по началу работы, мягкая высококачественная сумка для переноски.

Комплекты


Номер модели/название Описание
1TG2-1500-LRAT2
Программа поддержки Gold Support

OneTouch AT G2 1500 и LinkRunner AT 2000

Содержит: тестер OneTouch AT 1TG2-1500 Ethernet и автотестер LinkRunner AT LRAT-2000

OneTouch AT G2 1500 и LinkRunner AT 2000
Программа поддержки Gold Support

OneTouch AT G2 1500 и LinkRunner AT 2000

Содержимое: Ethernet-тестер OneTouch AT G2 1500, ручной ремень, USB-кабель, Ethernet-кабель, сумка для аксессуаров, два переходника RJ45, карта памяти SD, USB-накопитель, SFP-1000LX, адаптеры карты сети №1, адаптеры карты сети 1–6, сетевой автотестер LinkRunner AT 2000, 2 источника питания переменного тока, небольшой кейс для переноски и большой высококачественный кейс для переноски.

1TG2-3000-LRAT2
Программа поддержки Gold Support

OneTouch AT G2 3000 и LinkRunner AT 2000

Содержит: тестер OneTouch AT 1TG2-3000 для Ethernet Wi-Fi, а также автотестер LinkRunner AT LRAT-2000

OneTouch AT G2 3000 и LinkRunner AT 2000
Программа поддержки Gold Support

OneTouch AT G2 3000 и LinkRunner AT 2000

Содержит: Тестер сетей Ethernet и Wi-Fi OneTouch AT G2 3000, антенна, держатель антенны, ручной ремень, USB-кабель, Ethernet-кабель, сумка для аксессуаров, два переходника RJ45, карта памяти SD, USB-накопитель, SFP-1000LX, адаптеры карты сети №1, адаптеры карты сети 1–6, сетевой автотестер LinkRunner AT 2000, 2 источника питания переменного тока, небольшой кейс для переноски и большой высококачественный кейс для переноски.


Аксессуары


Номер модели/название Описание
PWR-CHARGER

Замена зарядного устройства

WBP-LION
Запасной литий-ионный аккумулятор для LinkRunner AT
LRAT-AA-BATT
Комплект батарей AA для LinkRunner AT
ЧЕХОЛ LRAT
Кобура для LinkRunner AT
SFP-1000SX
Гигабитный приемопередатчик форм-фактора SFP для оптоволокна SX c DDM (850 нм, многомодовый)
SFP-1000LX
Гигабитный приемопередатчик форм-фактора SFP для оптоволокна LX c DDM (1310 нм, одномодовый)
SFP-1000ZX
Гигабитный приемопередатчик форм-фактора SFP для оптоволокна ZX (1550 нм, одномодовый)
SFP-100FX
Приемопередатчик SFP для оптоволокна 100BASE-FX с DDM (многомодовый)
WIREVIEW 1
Кабельные идентификаторы WireView №1
WireView 2-6
Кабельные идентификаторы WireView №2–6
MS-AUTO-CH
Автомобильное зарядное устройство для блока литий-ионных батарей
Документация

АКЦИИ
