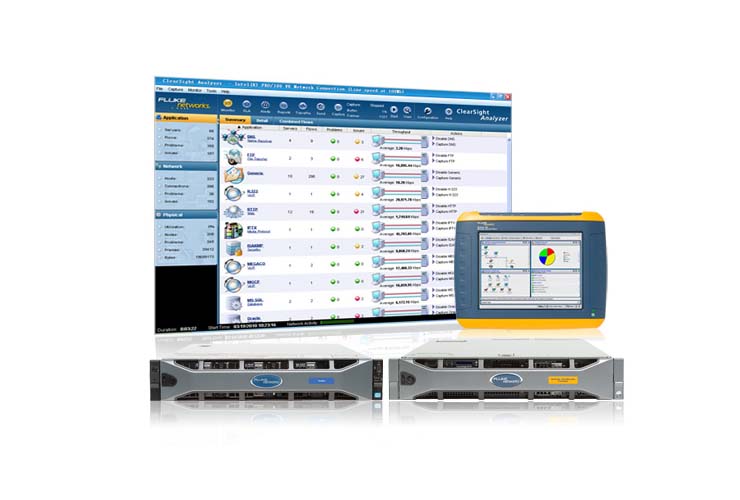

ClearSight™ Analyzer

Общие сведения

Отмеченный наградами анализатор ClearSight (CSA) предоставляет возможность мониторинга и анализа производительности приложений, позволяя сетевым администраторам и инженерам диагностировать и решать проблемы, связанные с производительностью приложений и сетей в многопротокольных сетевых окружениях. Анализатор CSA поддерживает наиболее распространенные протоколы, и пользователи могут импортировать декодированные системой Wireshark данные, чтобы воспользоваться преимуществами декодированных протоколов, предоставляемых сообществом пользователей ПО с открытым программным кодом. Это делает анализатор CSA наиболее разносторонним инструментом для анализа протоколов в данном сегменте рынка.


  • Инструмент анализа протоколов для Visual TruView™Network Time Machine и OptiView XG Network Analysis Tablet
  • Мониторинг производительности приложения в реальном времени с функцией оповещения при установлении проблемы
  • Хронологический анализ приложения для отслеживания файлов размером до 4 ГБ для быстрой идентификации соответствующих пакетов для представления, ориентированного на приложения
  • Статистика в реальном времени, диаграммы перепадов и отчеты о потоке в одном или нескольких сегментах для быстрого обнаружения проблем
  • Состояние видео- и голосовых звонков, анализ и воспроизведение QoS
  • Итоговый отчет с возможностью настраивания пользователем
  • Поддержка системы декодировки Wireshark®
Функции
Анализ, ориентированный на приложения

С помощью простой и интуитивно понятной главной страницы CSA представляет всесторонний, высокоуровневый краткий обзор состояния приложений в сети. Из этой структуры можно получить доступ к более подробной информации. Как пример, можно отобразить всю активность для приложения HTTP, затем детализировать, чтобы просмотреть действия на каждом сервере, и далее вниз к сервер-потоку, чтобы наблюдать за фактическим мультимедийным содержимым потока. Этот беспрецедентный уровень контроля и видимости сокращает время решения проблем с приложениями и минимизирует общее время простоя сети.

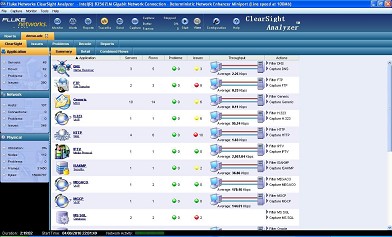

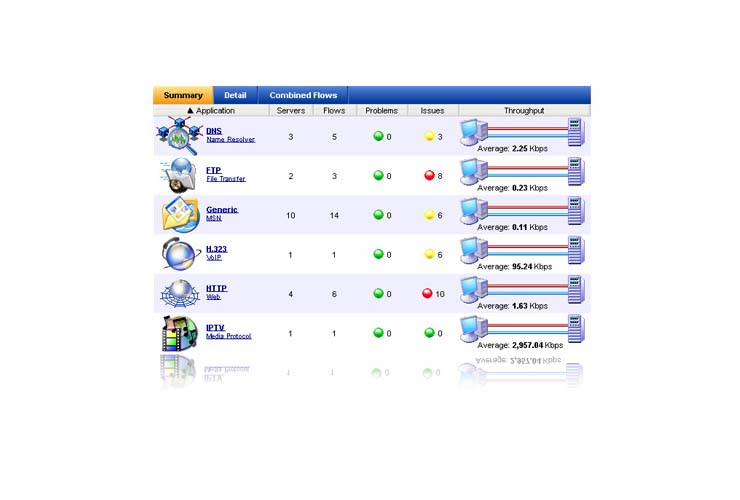

Итоговое представление приложения

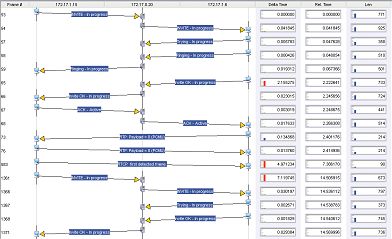

Цепная схема

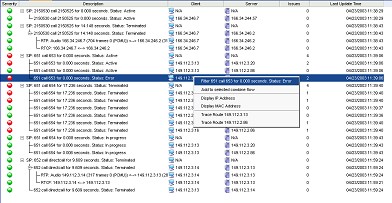

Фильтр

Хронологический анализ тенденций

Хронологический анализ для быстрой идентификации проблем

Анализ больших файлов захвата может быть затруднен из-за необходимости сортировки слишком большого объема информации. Анализатор CSA обеспечивает хронологический анализ файлов захвата, предоставляя подробную статистику и информацию об анализе тенденций. Можно провести хронологическую детализацию с целью просмотра сопутствующих событий в интересующее время. Для трафика видео- и голосовых данных под управлением протоколов SIP или H.323 система анализа может классифицировать потоки RTP видео- и голосовых данных на основе оценки их качества, усредненной оценки разборчивости речи (MOS) или статистики VQFactor. Она предоставит подробную статистику состояния вызовов, осуществляемых в соответствие с протоколами SIP или H.323, а также их качество. Можно выбрать один или несколько потоков RTP для извлечения из подробного анализа или повторного воспроизведения. Для HTTP доступен дополнительный анализ, предоставляющий таблицы клиентов по серверу или наоборот, вместе с конкретными открытыми URL-адресами и кодами ошибок. С этим анализом пользователи могут быстро идентифицировать проблемы, не проводя детализации декодирования пакетов.

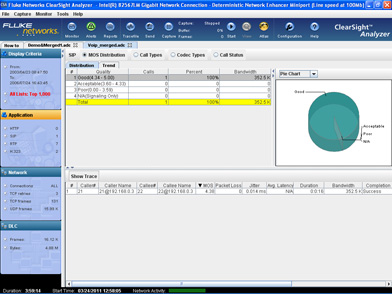

Анализ QoS вызова SIP VoIP

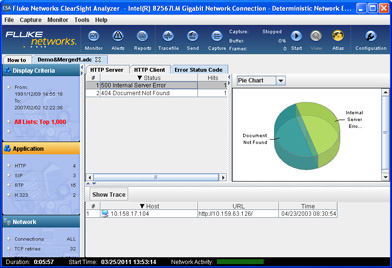

Статистика HTTP

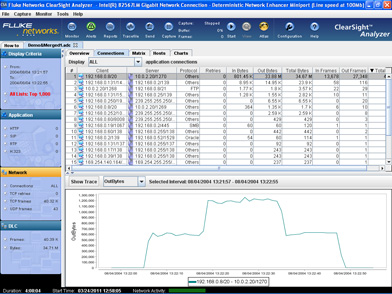

Прослеживание тенденции объема подключений

Режим «Triple Play»

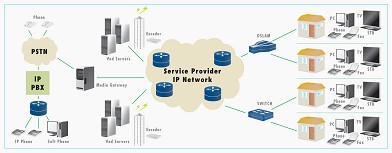

Быстрое развитие и развертывание широкополосных сетей, включающих телефонную связь, потоковое видео и традиционную передачу данных через обычную IP-инфраструктуру, выдвигает непосредственные вызовы в режиме реального времени для поставщиков услуг. Анализатор ClearSight обеспечивает мощный анализ в режиме реального времени и анализ после использования сетей с режимом «Triple-Play» и приложений.


Приложения с режимом «Triple-Play» анализатора ClearSight


  • Устранение неисправностей в сети VoIP
  • Тестирование VoIP перед развертыванием
  • Измерение уровня обслуживания и мониторинг для IP-телефонии и служб потокового видео
  • Базовые характеристики сети для планирования мощности сети и будущих инвестиций

Понимание использования каждого приложения немедленно – отчет об использовании режима «Triple-Play»

Отчет об использовании режима «Triple-Play» предоставляет графическое представление использования IP-телефона (телефонии), потокового видео (развлечение) и приложений для обработки данных. Пользователь может отобразить тенденцию распределения приложений за указанный период времени.

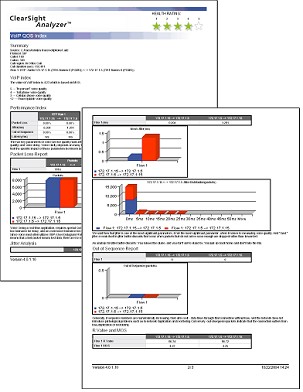

Анализ VoIP и отчет QoS

ClearSight Analyzer является удобным анализатором для оценки VoIP в режиме реального времени или после захвата и качества голосовой связи.


- ClearSight Analyzer генерирует отчет QoS для вызова VoIP простым выбором необходимого вызова и щелчком вкладки [Отчет].

- Отчет QoS включает анализ параметров качества голосовой связи (включая потерю пакетов, колебание, значение R и MOS), определенных как VQFactor ™ и MDI для потокового видео.

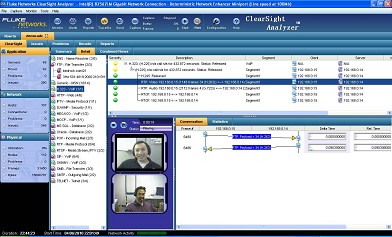

Воспроизведение содержимого

ClearSight Analyzer может воссоздавать звуковое и видео содержимое из потоков во время мониторинга в режиме реального времени или с помощью файла трассировки. Кроме того, есть возможность реконструировать Exchange EMAIL, Fax over IP, мгновенные сообщения и веб-страницы на основе HTTP. Это очень ценно с точки зрения обеспечения соответствия стандартам или визуальной оценки качества мультимедиа.

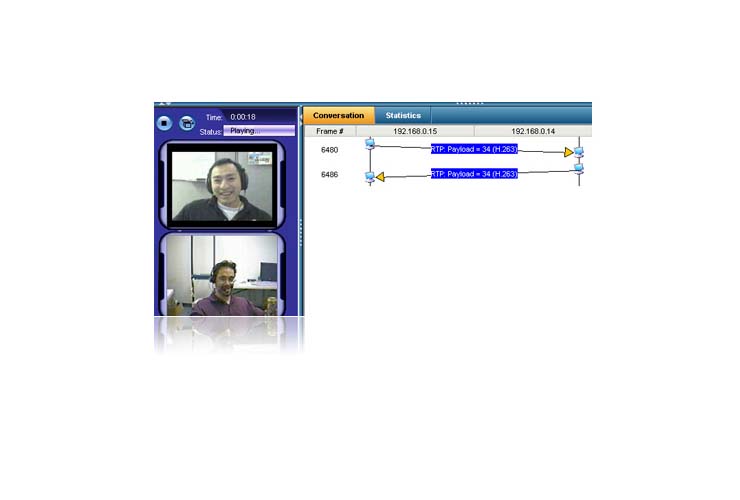

Воспроизведение видео

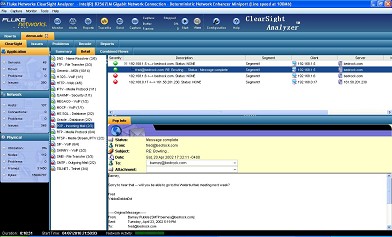

Просмотр электронной почты

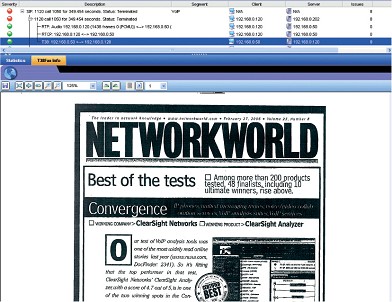

Пересмотрите содержимое ФАКСА.
Содержимое ФАКСА можно экспортировать в формате TIFF, если необходимо.


Мощное фильтрование

ClearSight Analyzer поддерживает не только простые фильтры адресов и протоколов, но также фильтры на основе команд приложений, IP-подсетей, образцов данных и других критериев.


Сложные условия можно указать с непринужденностью, свободно добавляя и комбинируя условия фильтра с помощью операторов AND, OR и NOT с просмотром панели настройки. После указания, определение фильтра можно сохранить с назначенным именем, а затем снова использовать для захвата или показа файла трассировки.

Условие фильтрования можно использовать для захвата пакета, извлечения пакета, а также отображения фильтра во время анализа пакетов.


Уникальный анализ нескольких сегментов

Представления цепных схем ClearSight Analyzer (также известных как волнообразная схема приложения) показывают сеансы связи между клиентом и серверами на языке команд приложения, исключая необходимость в ручном декодировании пакетов. Это является очень мощным способом понимания взаимодействия протоколов между различными элементами сети. CSA поддерживает большую часть широко используемых форматов файла захвата. Он может получать пакеты, захваченные в четырех местах сети, и объединять их, чтобы предоставить цепную схему нескольких сегментов. Это позволяет быстро выделить проблему хронометрирования по сегментам для анализа первопричины. В сочетании с мощной функцией декодирования CSA он предоставляет сетевому инженеру и аналитику приложений инструменты для определения причин неисправности.



Опция CSA-1045: генератор хронологических отчетов, генератор пакетов и многоадресная визуализация

CSA-1045 добавляет три мощных функции CSA-1000: генератор хронологических отчетов, генератор пакетов и многоадресная визуализация.


Генератор хронологических отчетов


CSA предоставляет большой набор стандартных отчетов в формате схем и таблиц, которые показывают статистику и производительность для трафика в сети, серверов и приложений. CSA генерирует отчеты из данных, полученных в режиме реального времени или файлов трассировки. Он генерирует отчеты QoS для голосового и видеотрафика, отображающие количественные показатели, такие как колебание, время ожидания, потеря пакета, MOS, J-MOS, значение R и коэффициент качества видео. Элементы этих отчетов можно легко объединить, чтобы создать настраиваемые отчеты.


  • При необходимости отчет можно настроить.
  • Отчет можно сохранить в формате html, pdf или rtf с помощью функции экспорта.
  • Данные трендинга можно экспортировать в файл CSV для дальнейшего анализа или создания отчета с помощью приложений сторонних производителей

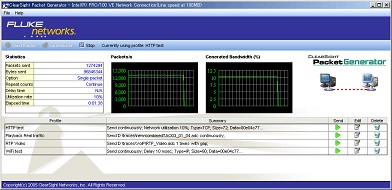

Генератор пакетов


Универсальный генератор трафика позволяет провести тестирование нагрузки на сеть и воспроизведения трафика. Поддерживаются два режима: пакетный режим (в котором указанный пакет отправляется несколько раз) или буферный режим (в котором трафик от одного или нескольких файлов трассировки воспроизводятся в сети).

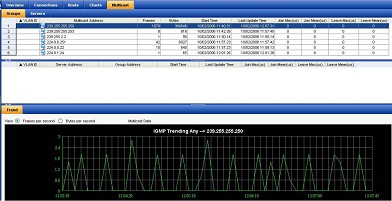

Многоадресная визуализация


CSA может анализировать многоадресный трафик для IPTV, который используется многими поставщиках услуг. Он автоматически группирует многоадресный поток и показывает сервер/клиенты для каждого многоадресного потока.


Он предоставляет анализ переключения каналов, который содержит анализ времени ожидания переключения каналов IPTV (время от команды переключения канала до прекращения подачи сигнала текущего канала), данные о пропуске каналов (время без сигнала канала во время переключения) и данные о наложении каналов (шумный экран при переключении каналов). Он также показывает визуализацию многоадресных потоков на основе клиента, которая демонстрирует, как пользователь переключает телевизионные каналы.


Характеристики

Требования к системе


Элемент Минимальное требование
Компьютер Компьютерная система промышленного стандарта (ноутбук или настольный компьютер) с дисководом для компакт-дисков для установки программного обеспечения
Процессор Pentium 4 (или равноценный) с минимальной тактовой частотой 1 ГГц (рекомендуется 2 ГГц)
ОЗУ Минимум 512 МБ (рекомендуется 1 ГБ)
Минимум 2 ГБ при использовании ОС Windows Vista или Windows 7 Professional
Место на жестком диске

Жесткий диск на 40 ГБ с 15 ГБ свободного пространства

Операционная система

Microsoft Windows XP Home Edition с пакетом обновлений 3 (SP3). (Отключите брандмауэр)
Microsoft Windows XP Professional с пакетом обновлений 3 (SP3). (Отключите брандмауэр)
Microsoft Windows 7 Professional (32 и 64-битная)

Монитор Цветной монитор VGA с разрешением 1024 x 768 и 16 цветов

Сетевой адаптер

Сетевое подключение с NDIS-совместимым драйвером сетевого устройства


ClearSight Analyzer поддерживает более 350 протоколов и интеграцию декодирования WireShark версии 1.2.4, что повышает количество поддерживаемых протоколов до более чем 1 000. Ниже приведен всего лишь короткий список поддерживаемых протоколов.


Категория

Поддерживаемые протоколы/кодеки

Приложения, отличные от VoIP DNS, HTTP, FTP, TELNET, Citrix, POP3, SMTP, Exchange, ISAKMP, KERBEROS, MS SQL, Oracle, SMB, AIM, BOOTP, Gopher, Media Player, Napster, NETBIOS, NFS, NNTP, QuickTime, RIP, RIPNG, SNMP, TFTP, X Windows, Yahoo Messenger, MSN, Skype
Протоколы VoIP H.323 (H.225, H.245, RAS), SIP (RFC 3261, T.38 факс по IP-протоколу), SCCP (Skinny), MEGACO/ H.248, MGCP
SIGTRAN IUA: RFC 3057 ISDN UA, SUA, M2PA, M2TP, M2UA: RFC 3331, SS7 MTP2 UA, M3UA: RFC 3332, SS7 MTP3 UA, MAP, SCTP, ISUP
Протокол управления медиа данными RTP, RTCP, RTSP
Аудио кодеки G.711 (μ-закон и А-закон), G.721, G.722, G.723 моно, G.726, G.729, GSM моно, 4-бит моно DVI 8 КГц, 11,025 КГЦ, 22,05 КГц, слой MPEG (I, II-TS, III, IV), iLBC, AMR (GSM, 3GPP), ASF
Поддерживаемые кодеки для видео H.261, H.263 (режим A и B), JPEG (411, 422, 111), MPEG4, H.264
Мобильный протокол Поддержка для 3G-324M и LTE, всеобъемлющий протокол для видеотелефонии в мобильных сетях 3G/4G
Декодирование EOAM Фреймы Ethernet OAM в формате ITU и IEEE
Модели и принадлежности
Номер модели/название Описание
CSN/CSA-1000 Программное обеспечение ClearSight Analyzer
CSN/CSA-1000CD Программное обеспечение ClearSight Analyzer на компакт-диске
CSN/CSA-1045 CSA W/IP Multicast/History Rprt/Packet Gen
CSN/CSA-1045CD CSA W/IP Multicast/History Rprt/Packet Gen на компакт-диске
CSN/OPT-3045 Многоадресная визуализация IP, генератор хронологических отчетов и генератор пакетов для CSA
