AirMagnet Spectrum ES™

Общие сведения

AirMagnet Spectrum ES – портативный и доступный по цене анализатор РЧ профессионального уровня, который ускоряет развертывание сотовой связи внутри зданий (включая DAS и маленькие соты). Обширный набор графиков спектра с визуализацией следующего поколения и улучшенными возможностями производительности обеспечивает интуитивно понятное отображение сети, необходимое для проверки и устранения неполадок на каждом этапе проекта. Сканирует частоты от 698 МГц до 2690 МГц (поддерживает 2G/3G/4G).


AirMagnet Spectrum ES включает в себя первую в отрасли автоматическую классификацию и местоположение источников РЧ помех, автоматическую настройку сканирования спектра операторов и технологий по местоположению, что необходимо для проверки и устранения неисправностей на каждой стадии жизненного цикла проекта. Эти особенности помогают обеспечить то, что развертывание сотовой разгрузки и поиск неисправностей сделаны быстро и правильно.

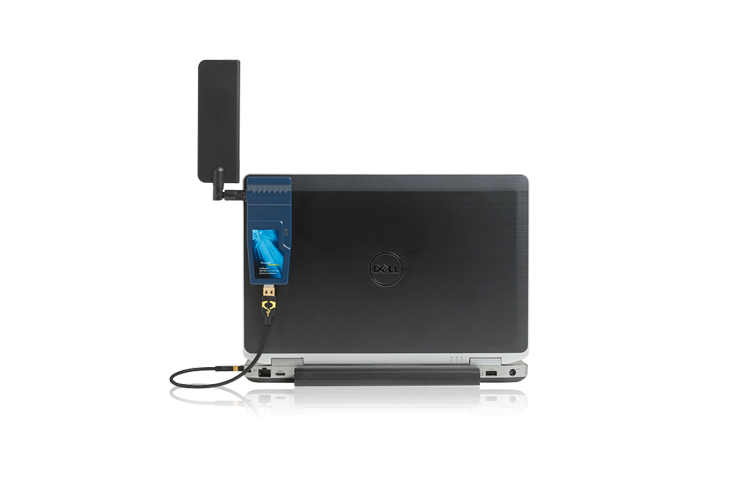

  • Портативность для быстрого развертывания со спектральным адаптером на основе USB, который может использоваться с любым ноутбуком или планшетом с ОС Windows
  • Легкое и мобильное решение, таким образом, нет больше болей в пояснице или уставших рук при развертывании или проверке сотен DAS или маленьких сот за день
  • Включает в себя поддержку нескольких технологий: GSM, CDMA, UMTS и LTE. Сканирует частоты между 698 МГц и 2690 МГц
  • Не в тягость бюджету, позволяет развертывание инструмента по всей организации, чтобы ускорить выполнение проектов развертывания и устранения неисправностей
  • Сделайте работу правильно с первого раза и предотвратите дорогостоящую повторную работу, находя первопричину проблем производительности сети при помощи мгновенной функции Interference Intelligence для идентификации, классификации и определения местонахождения любого источника помех
  • Интуитивный пользовательский поток для проверки и поиска неисправностей, что понижает кривую изучения и ускоряет проект
  • Автоматизированные поиски местных беспроводных операторов и технологий, чтобы устранить традиционные подверженные ошибкам и медленные ручные методы сканирования частоты
  • Обнаружение событий сотовых данных/голоса и рабочего цикла, чтобы обозначить использование в сотовых группах

Включает в себя поддержку нескольких технологий: GSM, CDMA, UMTS и LTE. Сканирует частоты от 698 МГц до 2690 МГц (с поддержкой 2G/3G/4G).

Функции
Графики многокомпонентного спектра

БПФ

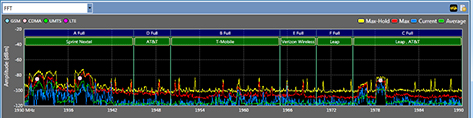

Графики БПФ AirMagnet Spectrum ES’ обеспечивают оперативное представление о распределении энергии радиоизлучения в среде для следующих уровней сигнала: текущий, минимальный, максимальный, максимальный стабилизированный и средний.


Визуализируйте операторов Telco, которые работают в каждом диапазоне частот с помощью наложения операторов. Такое быстрое наложение решает проблемы обычного анализатора спектра, быстро и точно распознавая частоты, используемые операторами в конкретном месте.

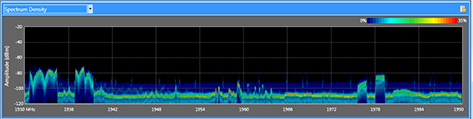

Плотность спектра
График спектральной плотности обеспечивает долговременную видимость сети, показывая текущую информацию по сигналам, которые наиболее часто встречаются в текущей сессии захвата. Это полезно для идентификации редких передатчиков.



Спектрограмма
График спектрограммы обеспечивает просмотр всей полосы частот в срезе времени и позволяет видеть выбросы радиочастотной энергии, которые могут создавать проблемы в сети.

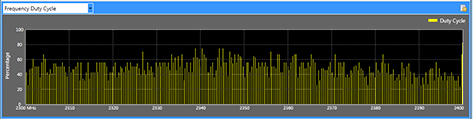

Рабочий цикл частот
График рабочего цикла показывает, как часто присутствует сигнал помехи в определенном диапазоне частот. Высокий показатель нагрузки означает, что сигнал, вызывающий помехи, постоянно передается и точно будет создавать проблемы в определенном диапазоне частот.


Автоматическая идентификация и определение местоположения источников помех

AirMagnet Spectrum ES предлагает единственный в отрасли инструмент для обнаружения и идентификации в реальном времени источников помех, которые снижают производительность лицензированных сетей. Он оснащен заводской базой данных для классификации, которая может автоматически обнаруживать и классифицировать источники помех, такие как радиочастотные глушители и непрерывные передатчики, а также пользователям предоставляется подробная информация об источнике помех, частотах, на которые они воздействуют, пиковых/средних значениях мощности и статусе источника.

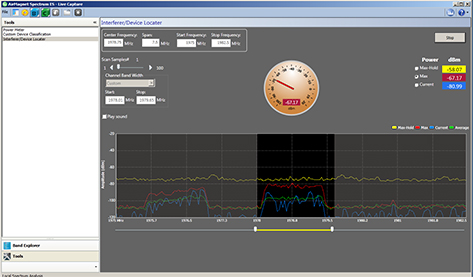

Со встроенным в AirMagnet Spectrum ES' «инструментом-локатором устройств» пользователи могут определить физическое местоположение любого источника радиочастотных помех. Инструмент - локатор устройств работает по принципу счетчика Гейгера и подает более громкий звуковой сигнал при приближении пользователей к месторасположению устройства.

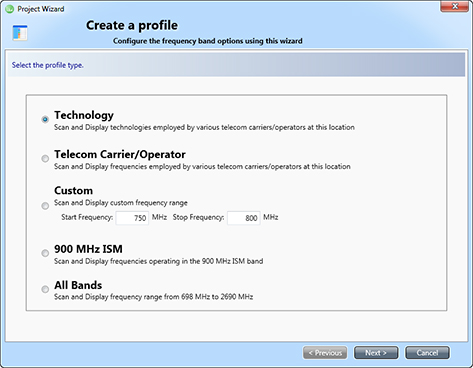

Автоматизированная сортировка и выбор сканирования частот

AirMagnet Spectrum ES предоставляет пользователю несколько вариантов визуализации спектра, в том числе:


  • сортировка по технологии
  • сортировка по оператору
  • пользовательский диапазон
  • сканирование всех диапазонов


AirMagnet Spectrum ES автоматизирует поиск по частотам/технологиям операторов связи во всем мире. Низкая необходимость искать подходящий диапазон частот для каждого места помогает избавиться от работы с методами, подверженными ошибкам. AirMagnet Spectrum ES автоматически получает информацию о частоте/технологии на основе определения местоположения из базы данных FCC для операторов США и включает в себя встроенную информацию о частотах для 30+ стран мира. Вариант «все частоты» может быть использован, если страна не поддерживается в списке или если требуются пользовательские частоты.

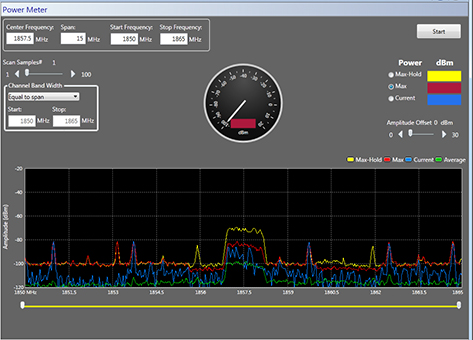

Проверка производительности антенны оборудования с помощью инструмента для измерения мощности

Одной из наиболее важных проверок, проводимых в сети DAS, является проверка производительности антенны, т.е. работает ли антенна должным образом или нет. Существуют два способа: 1) проведение радиочастотной проверки одного метра и измерение мощности каждой антенны графика БПФ, стоя под антенной или, 2) используя инструмент для измерения мощности. Пользователи могут физически подключить адаптер ES AirMagnet Spectrum непосредственно* к антенне системы, а затем использовать встроенный инструмент для измерения мощности для измерения мощности антенн. Пользователи указывают диапазон частот и параметры ширины полосы пропускания канала, а затем быстро измеряют показания мощности (тока, или мин., макс. удержания) для антенн.

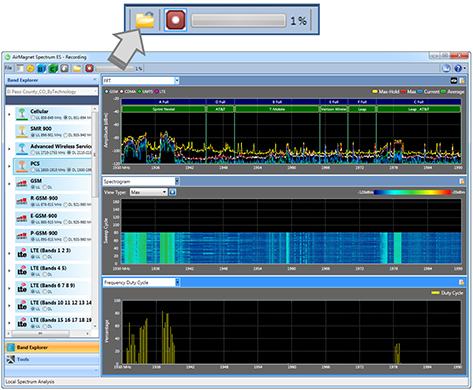

Захват, сохранение и обмен файлами трассировки спектра

Пользователи AirMagnet Spectrum ES могут сохранить результаты сканирования радиочастотного спектра, зафиксировать их в памяти, а после воспроизвести для анализа. Это очень полезно в качестве данных для экспертного анализа во время поиска и устранения неисправностей. Эти сохраненные следы также могут быть доступны всей организации для передачи проблемы следующему уровню и совместного устранения.

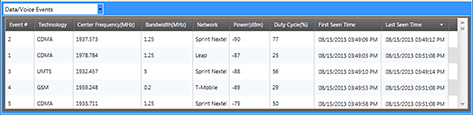

Голосовые события/события, связанные с данными

Визуализацию появлений событий GSM, CDMA, W-CDMA и LTE, когда они происходят в сети.


AirMagnet Spectrum ES как инструмент безопасности

AirMagnet Spectrum ES может использоваться в специализированных приложениях и в ситуациях, когда проблемы безопасности крайне важны для пользователя. В случаях, когда какая-либо организация либо федеральный или военный орган поддерживает зону, на которой запрещена сотовая связь, или ему необходимо обнаруживать сотовые устройства, используемые в злоумышленных целях, AirMagnet Spectrum ES предупреждает пользователя о наличии голосового события или события, связанного с данными, с мобильного устройства в спектре, а также обеспечивает обширные графики спектра, которые позволяют пользователям визуализировать мощность всего восходящего трафика с мобильного устройства.

Поддержка для несотовых технологий

AirMagnet Spectrum ES также может работать в качестве анализатора спектра общего назначения, а пользователи могут использовать параметры профиля пользовательских частот, чтобы выбрать любой диапазон частот от 698 МГц до 2690 МГц для сканирования радиочастотной энергии для специального применения. Это включает в себя поддержку диапазона 900 МГц, который включает ISM и другие федеральные диапазоны, чтобы помочь пользователям, развертывающим или использующим технологии, которые работают в этом спектре. В этом спектре доступны также некоторые общие технологии/приложения: беспроводные телефоны, видеоняни, единая энергосистема, Z-Wave (домашняя автоматизации) и т.д.

Характеристики
Технические спецификации
Диапазон частот от 698 Мгц до 2690 Мгц
Частота выборочного тестирования 20 МГц
Пропускная способность обработки в реальном времени 7 МГц (3 дБ)
Разрешение по полосе пропускания 39,0625 кГц
Чувствительность приема GSM 200 кГц: -114 дБм
CDMA 1,25 МГц: -110 дБм
UMTS 5 МГц: -105 дБм
LTE 1,4 МГц: -110 дБм
LTE 3 МГц: -102 дБм
LTE 5 МГц: -101 дБм
LTE 10 МГц: -97 дБм
LTE 15 МГц: -95 дБм
LTE 20 МГц: -93 дБм
Подавление зеркальной частоты Мин.: -29 дБн; Макс.: -40 дБн
Макс. РЧ вход без сжатия -15 дБм
Точность RSSI +/- 3 дБ
Отображаемый средний уровень шума (DANL) 698 - 1,2240 МГц: Стандартное -169 дБм
1 240 - 2 690 МГц: Стандартное -171 дБм
PC-интерфейс USB 2.0 интерфейс, соответствующий стандартам
Электрическая часть Мощность: 5В от USB ; ток: 382 мА; потребление: 1910 мВт
Механический 0,3 дюйма x 2,3 дюйма x 0,6 дюйма (134,5 мм x 58,1 мм x 15,4 мм); Вес: 1,5 унции
Внешние условия Диапазон рабочих температур от 0°C до +70°C
Диапазон температур хранения от -20°C до +85°C
Относительная влажность 95% без конденсации
Характеристики антенны
Диапазон частот от 698 МГц до 960 МГц, 1 575,42 МГц, от 1710 МГц до 2700 МГц
Поддерживаемые технологии GSM / GPRS/ EDGE / CDMA / EVDO/ UMTS /HSPA+ / LTE
Пиковое усиление Стандартное 3+ дБи
Производительность Стандартная 70%
Импеданс 50 Ом
Диаграмма направленности излучения Всенаправленное
Входная мощность 10 Вт
Корпус С защитой от УФ-излучения, PC/ABS
Разъём Разъем SMA Male
Модели и принадлежности

Модели


Номер модели/название Описание

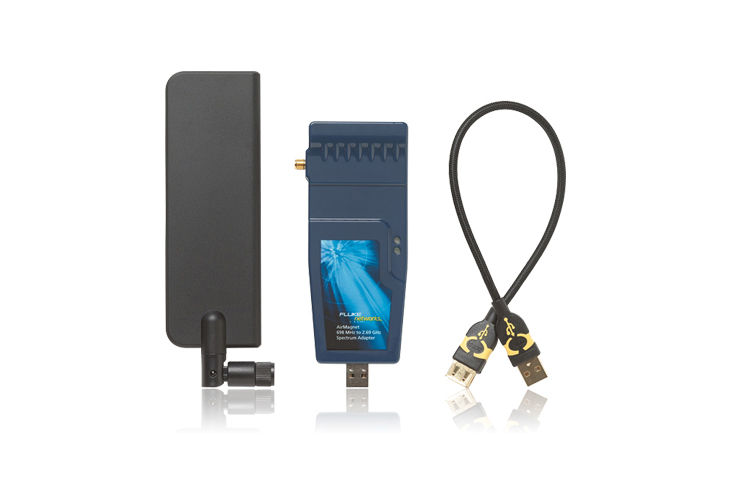

AM/A6001 AirMagnet Spectrum ES для анализа сотовой связи внутри зданий включает в себя программное обеспечение, USB-адаптер, кабель-удлинитель USB и внешнюю антенну

Комплекты


Номер модели/название Описание
AM/A1680 AirMagnet Spectrum ES в комплекте с AirMagnet Spectrum XT для анализа как сотовых сетей, так и сетей 802.11 (Wi-Fi) внутри зданий
