Pocket Toner®

Общие сведения

Карманный генератор тонового сигнала Pocket Toner® подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока* и тональный сигнал* — все это сопровождается защитой от скачков напряжения до 52 вольт.

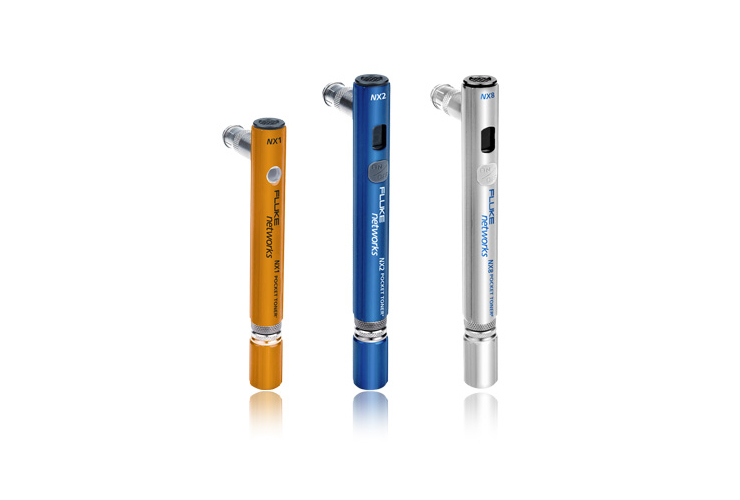

Поставляются три модели карманных генераторов тонового сигнала Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, вы можете безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.


Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и легко считываемые индикаторы с возможностью автоматического выключения.


Pocket Toner® NX1 — определение и тестирование одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.


Pocket Toner® NX2 совмещает в себе все функции модели NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.



Pocket Toner® NX8 совмещает в себе все функции моделей NX1 и NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.


Прибор Pocket Toner поставляется в форме трех моделей и комплектов с несколькими конфигурациями. Поэтому не имеет значения, где вы работаете, — прибор позволяет безопасно проводить установку и тестирование.

  • Защита цепей низкого напряжения устройства и съемного генератора тона для кабелей
  • Парные звуковые индикаторы в корпусе устройства и съемном генераторе тона
  • Съемные нажимные разъемы
  • Автоматическое выключение
  • Простые для чтения индикаторы
  • Легко адаптирующаяся к новым условиям секция генератора тона со штекерным и гнездовым разъемами
  • Съемный нажимной разъем
  • Легкий и прочный корпус из анодированного алюминия
Функции
Карманный генератор тонового сигнала Pocket Toner® NX1
  • Тестирование на целостность, разрывы и короткие замыкания
  • Основное устройство для тестирования коаксиальных кабелей
  • Съемный генератор тонового сигнала и звуковой индикатор на корпусе
  • Двухтипный генератор тонового сигнала позволяет тестировать гнездовой разъем путем простого удаления втулки Speed™ 81
  • Два зуммера для определения целостности
  • Сверхъяркий двухцветный светодиодный индикатор
  • Низковольтная защита линии (от 6 до 52 В)
  • Автоматическое выключение
  • Поставляется в виде единого модуля, комплекты не предоставляются
  • Работает от одной батареи типа ААА
Карманный генератор тонового сигнала Pocket Toner® NX2
  • Легко считываемый цифровой дисплей выдает пять различных результатов тестирования
  • Низковольтная защита линии (от 6 до 52 В)
  • Два зуммера для определения целостности
  • Двухтипный генератор тонового сигнала с втулкой Speed 81™
  • Съемный генератор тонового сигнала
  • Подача звукового сигнала при изменении состояния линии
  • Поставляется в двух различных комплектах: Pocket Toner NX2-CABLE (PTNX2-CABLE) и Pocket Toner NX2-Deluxe (PTNX2-DLX)
  • Автоматическое выключение
  • Работает от одной батареи типа ААА
Комплект Pocket Toner® NX2-CABLE


Функции


  • Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала
  • Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования
  • Два зуммера для определения целостности
  • Модуль подает звуковой сигнал при изменении состояния линии
  • Двухтипный генератор тонового сигнала со съемной втулкой Speed 81™
  • Функция автоматического выключения позволяет продлить время работы батареи
  • Ограниченная гарантия сроком на 1 год

Что входит в комплект PTNX2-CABLE?


  • Карманный генератор тонового сигнала Pocket Toner NX2
  • Адаптер для зажимов типа «крокодил»
  • Охватывающая втулка F-типа (F-81)
  • Охватываемая втулка F-типа (F-71)
  • Охватывающая втулка F-типа (Speed 81™)
  • Вставной штепсельный адаптер F-типа
  • Батарея типа AAA
  • Компактная брезентовая поясная сумка
Комплект Pocket Toner® NX2-Deluxe

Идеально подойдет специалистам по прокладке кабелей (спутниковых, кабелей для передачи голосовых, звуковых и видеоданных, кабелей для организации локальных сетей, систем общей и пожарной безопасности, а также телефонных сетей) и сетевым специалистам, которым необходимо быстро и легко протестировать целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом.


Функции


  • Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала
  • Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования
  • Два зуммера для определения целостности
  • Модуль подает звуковой сигнал при изменении состояния линии
  • Двухтипный генератор тонового сигнала со съемной втулкой Speed 81™
  • Никелированные медные соединительные штуцеры
  • Съемный вставной разъем F-типа
  • Тестирование тонального сигнала и полярности с помощью адаптера Dial Tone Detective™
  • Функция автоматического выключения позволяет продлить время работы батареи
  • Ограниченная гарантия сроком на 1 год

Что входит в комплект PTNX2-DLX?


Карманный генератор тонового сигнала Pocket Toner NX2


  • 66 адаптер блока
  • Адаптер RJ-11
  • Адаптер RJ-45
  • Адаптер Dial Tone Detective™
  • Зажимы типа «крокодил» и адаптер RJ-45
  • Штепсельный адаптер BNC
  • Соединительная муфта BNC
  • Штепсельный адаптер RCA
  • Соединительная муфта RCA
  • Охватывающая втулка F-типа (F-81)
  • Охватываемая втулка F-типа (F-71)
  • Охватывающая втулка F-типа (Speed 81™)
  • Вставной штепсельный адаптер F-типа
  • Батарея типа AAA
  • Компактная брезентовая поясная сумка
Карманный генератор тонового сигнала Pocket Toner® NX8

Карманный генератор тонового сигнала Pocket Toner NX8 тестирует кабели для передачи общих, голосовых и видеоданных на разрывы, замыкания, целостность и напряжение.


  • Цифровой дисплей с восемью сегментами выдает пять различных результатов тестирования
  • Низковольтная защита линии (от 6 до 52 В)
  • Подача звукового сигнала при изменении состояния линии
  • Съемный генератор тонового сигнала подает звуковой сигнал, чтобы обозначить связь с основным устройством
  • Двухтипный генератор тонового сигнала с втулкой Speed 81™
  • Функция автоматического выключения позволяет продлить время работы батареи
  • Работает от одной батареи типа ААА

Поставка комплектов осуществляется в конфигурациях, перечисленных ниже.


  • Комплект Pocket Toner NX8 Cable Kit (PTNX8-CABLE) — идеально подойдет сетевым специалистам, специалистам в области кабельной телефонии и специалистам по прокладке кабелей
  • Комплект Pocket Toner NX8 Cable and Telephone (PTNX8-CT) — идеально подойдет сетевым специалистам, специалистам в области кабельной телефонии, голосовых сетей и специалистам по прокладке кабелей
  • Комплект Pocket Toner NX8 Deluxe (PTNX8-DLX)) — идеально подойдет специалистам по прокладке кабелей (спутниковых, кабелей для передачи голосовых, звуковых и видеоданных, кабелей для организации локальных сетей, систем общей и пожарной безопасности, а также телефонных сетей) и сетевым специалистам
  • Комплект Pocket Toner NX8 Voice and Video Pro (PTNX8-VV-PRO) — идеально подойдет специалистам по прокладке кабелей (спутниковых, кабелей для передачи голосовых, звуковых и видеоданных, кабелей для организации локальных сетей, систем общей и пожарной безопасности, а также телефонных сетей) и сетевым специалистам
Комплект Pocket Toner® NX8-Cable and Telephone

Комплект Pocket Toner NX8 Cable and Telephone — самый популярный комплект для установки комплексных широкополосных каналов передачи данных, видео и речи. Этот комплект включает все необходимые адаптеры для определения и тестирования телефонных и телевизионных кабелей. Кроме того, с помощью адаптера Dial Tone Detective™ (DTD) можно мгновенно определить наличие тонального сигнала и надлежащую полярность голосового разъема.

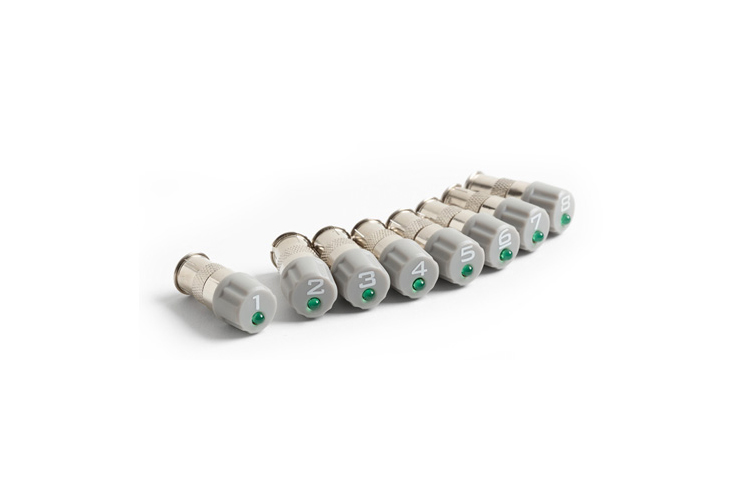

Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель PTNX8 также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.


Функции


  • Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности.
  • Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала
  • Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования
  • Основное устройство подает звуковой сигнал при изменении состояния линии
  • Двухтипный генератор тонового сигнала со съемной втулкой Speed 81™
  • Два зуммера для определения целостности
  • Тестирование полярности с помощью адаптера Dial Tone Detective™
  • Функция автоматического выключения позволяет продлить время работы батареи
  • Ограниченная гарантия сроком на 1 год

Что входит в комплект PTNX8-CT?


  • Карманный генератор тонового сигнала Pocket Toner NX8
  • Идентификационные колпачки 8
  • 66 адаптер блока
  • Адаптер RJ-11
  • Адаптер Dial Tone Detective™
  • Зажимы типа «крокодил» и адаптер RJ-45
  • Охватывающая втулка F-типа (F-81)
  • Охватываемая втулка F-типа (F-71)
  • Охватывающая втулка F-типа (Speed 81™)
  • Вставной штепсельный адаптер F-типа
  • Батарея типа AAA
  • Сумка Deluxe с зажимом для крепления на поясе
Комплект Pocket Toner® NX8-Cable

Единственный универсальный комплект Pocket Toner NX8-Cable позволит сетевым специалистам и специалистам в области кабельной телефонии быстро и легко провести тестирование кабелей для передачи общих, голосовых и видеоданных на целостность, а также на напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом в 8 раз быстрее.


Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель PTNX8 также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.


Функции


  • Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности.
  • Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала
  • Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования
  • Основное устройство подает звуковой сигнал при изменении состояния линии
  • Двухтипный генератор тонового сигнала со съемной втулкой Speed 81™
  • Два зуммера для определения целостности
  • Функция автоматического выключения позволяет продлить время работы батареи
  • Ограниченная гарантия сроком на 1 год

Что входит в комплект PTNX8-CABLE?


  • Карманный генератор тонового сигнала Pocket Toner NX8
  • Идентификационные колпачки 8
  • Адаптер для зажимов типа «крокодил»
  • Охватывающая втулка F-типа (F-81)
  • Охватываемая втулка F-типа (F-71)
  • Охватывающая втулка F-типа (Speed 81™)
  • Вставной штепсельный адаптер F-типа
  • Батарея типа AAA
  • Сумка Deluxe с зажимом для крепления на поясе
Комплект Pocket Toner® NX8-Deluxe

Комплект Pocket Toner NX8-Deluxe позволит быстро и легко провести тестирование коаксиальных и телефонных кабелей, а также кабелей для передачи звуковых и видеоданных, кабелей для организации систем общей и пожарной безопасности, и кабелей для организации домашних кинотеатров на целостность, на напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом — в 8 раз быстрее благодаря идентификационным колпачкам 8.


Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель PTNX8 также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.


Функции


  • Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности.
  • Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала
  • Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования
  • Основное устройство подает звуковой сигнал при изменении состояния линии
  • Двухтипный генератор тонового сигнала со съемной втулкой Speed 81™
  • Два зуммера для определения целостности
  • Тестирование полярности с помощью адаптера Dial Tone Detective™
  • Функция автоматического выключения позволяет продлить время работы батареи
  • Ограниченная гарантия сроком на 1 год

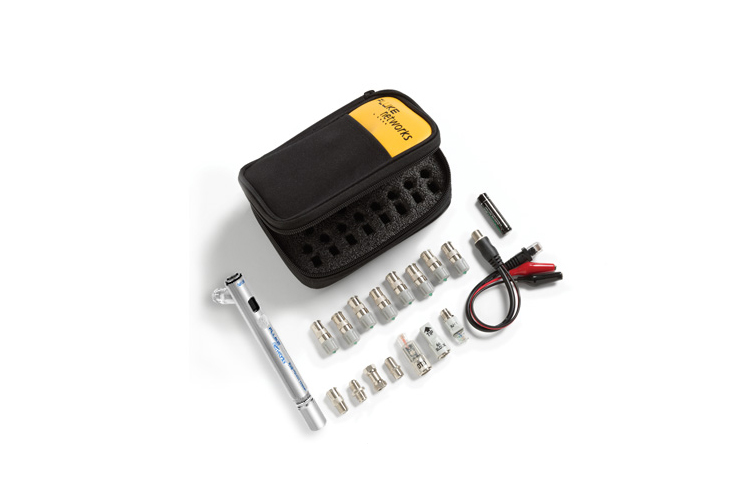

Что входит в комплект PTNX8-DLX?


  • Карманный генератор тонового сигнала Pocket Toner NX8
  • Идентификационные колпачки 8
  • 66 адаптер блока
  • Адаптер RJ-11
  • Адаптер RJ-45
  • Адаптер Dial Tone Detective™
  • Зажимы типа «крокодил» и адаптер RJ-45
  • Штепсельный адаптер BNC
  • Соединительная муфта BNC
  • Штепсельный адаптер RCA
  • Соединительная муфта RCA
  • Охватывающая втулка F-типа (F-81)
  • Охватываемая втулка F-типа (F-71)
  • Охватывающая втулка F-типа (Speed 81™)
  • Вставной штепсельный адаптер F-типа
  • Батарея типа AAA
  • Сумка Deluxe с зажимом для крепления на поясе
Карманный генератор тонового сигнала Pocket Toner® NX8-Voice and Video Pro

Комплект Pocket Toner NX8-Voice and Video Pro позволит быстро и легко провести тестирование коаксиальных и телефонных кабелей, а также кабелей для передачи звуковых и видеоданных, кабелей для организации систем общей и пожарной безопасности, и кабелей для организации домашних кинотеатров на целостность, на напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом — в 8 раз быстрее благодаря 8 идентификационным колпачкам.


Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель PTNX8 также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.


Функции


  • Возможность тестирования кабелей в 8 раз быстрее с помощью идентификационных колпачков 8, светодиодный индикатор для проверки целостности.
  • Низковольтная защита линии (от 6 до 52 В) основного устройства и генератора тонового сигнала
  • Светодиодный индикатор с восемью сегментами отображает пять различных результатов тестирования
  • Основное устройство подает звуковой сигнал при изменении состояния линии
  • Двухтипный генератор тонового сигнала со съемной втулкой Speed 81™
  • Два зуммера для определения целостности
  • Тестирование тонального сигнала и полярности с помощью адаптера Dial Tone Detective™
  • Функция автоматического выключения позволяет продлить время работы батареи
  • Ограниченная гарантия сроком на 1 год

Что входит в комплект PTNX8-VV-PRO?


  • Карманный генератор тонового сигнала Pocket Toner NX8
  • Идентификационные колпачки 8
  • 66 адаптер блока
  • 8 адаптеров RJ-11
  • Адаптер Dial Tone Detective™
  • Зажимы типа «крокодил» и адаптер RJ-45
  • Охватывающая втулка F-типа (F-81)
  • Охватываемая втулка F-типа (F-71)
  • Охватывающая втулка F-типа (Speed 81™)
  • Вставной штепсельный адаптер F-типа
  • Батарея типа AAA
  • Сумка Deluxe с зажимом для крепления на поясе
Характеристики
Технические характеристики
Приблизительное расстояние RG6: 300 м (1 000 футов)
Уровень выходного напряжения в режиме целостности 3,6 В постоянного тока (с новой батареей)
Частота тонального генератора Главный модуль: 2,7 кГц. Колпачок генератора тонового сигнала: 2,3 кГц
Максимальный уровень выходного напряжения 60 В постоянного тока
Тип батареек 1,5 В (щелочные батареи типа ААА)
Автоматическое выключение 10 минут
Рабочие температуры от -20 °C до +65 °C
Температура хранения от -30 °C до +70 °C
Высота над уровнем моря 3 000 м (10 000 футов) макс.
Относительная влажность от 5 % до 95 % (без конденсата)
Размеры и вес 138 мм x 15 мм (5,4 дюйма x 0,6 дюйма), 62,4 г (2,2 унции)
Соответствует действующим требованиям Европейского Союза
Соответствует определенным австралийским стандартам
Зарегистрировано Канадской ассоциацией стандартов CSA C22.2, № 61010.1.04
Модели и принадлежности
Номер модели/название Описание
PTNX1 Карманный генератор тонового сигнала Pocket Toner NX1 включает основное устройство NX1, адаптеры F-типа (M-push, Speed 81™) и одну батарею типа ААА
PTNX2 Карманный генератор тонового сигнала Pocket Toner NX2 включает основное устройство NX2, адаптеры F-типа (M-push, Speed 81™) и одну батарею типа ААА
PTNX2-DLX Комплект Pocket Toner NX2 Deluxe включает: основное устройство NX2, генератор тонового сигнала, 66 адаптер блока, адаптер RJ-11, адаптер RJ-45, адаптер Dial Tone Detective™, зажимы типа «крокодил» с адаптером RJ-45, адаптеры F-типа (F, 9-M-push, M-71, Speed 81™), адаптеры RCA (M, F), адаптеры BNC (M, F), одну батарею типа ААА и сумку Deluxe с зажимом для крепления на поясе
PTNX2-CABLE Комплект Pocket Toner NX2 Cable включает: основное устройство NX2, генератор тонового сигнала, адаптер для зажимов типа «крокодил», адаптеры F-типа (F, M-push, M-71, Speed 81™), одну батарею типа ААА и маленькую брезентовую сумку
PTNX8 Карманный генератор тонового сигнала Pocket Toner NX8 включает основное устройство NX8, адаптеры F-типа (M-push, Speed 81™), одну батарею типа ААА и сумку Deluxe с зажимом для крепления на поясе
PTNX8-CABLE Комплект Pocket Toner NX8 Cable включает: основное устройство NX8, генератор тонового сигнала, 8 идентификационных колпачков, зажимы типа «крокодил», адаптеры F-типа (F, 9-M-push, M-71, Speed 81™), одну батарею типа ААА и сумку Deluxe с зажимом для крепления на поясе
PTNX8-CT Комплект Pocket Toner NX8 Cable and Telephone включает: основное устройство NX8, генератор тонового сигнала, 8 идентификационных колпачков, 66 адаптер блока, адаптер RJ-11, адаптер Dial Tone Detective™, зажимы типа «крокодил» с адаптером RJ-11, адаптеры F-типа (F, 9-M-push, M-71, Speed 81™), одну батарею типа ААА и сумку Deluxe с зажимом для крепления на поясе
PTNX8-DLX Комплект Pocket Toner NX8 Deluxe включает: основное устройство NX8, генератор тонового сигнала, 8 идентификационных колпачков, адаптер блока 66, адаптер RJ-11, адаптер RJ-45, адаптер Dial Tone Detective™, зажимы типа «крокодил» с адаптером RJ-45, адаптеры F-типа (F, 9-M-push, M-71, Speed 81™), адаптеры RCA (M, F), адаптеры BNC (M, F), одну батарею типа ААА и сумку Deluxe с зажимом для крепления на поясе
PTNX8-VV-PRO Комплект Pocket Toner NX8 Voice and Video Pro включает: основное устройство NX8, генератор тонового сигнала, 8 идентификационных колпачков, 66 адаптер блока, адаптеры 8-RJ-11, адаптер RJ-45, адаптер Dial Tone Detective™, зажимы типа «крокодил» с адаптером RJ-45, адаптеры F-типа (F, 9-M-push, M-71, Speed 81™), адаптеры RCA (M, F), адаптеры BNC (M, F), одну батарею типа ААА и сумку Deluxe с зажимом для крепления на поясе
ADAP-PTNX-KIT Комплект аксессуаров включает: зажимы типа «крокодил» с адаптером RJ-45, зажимы типа «крокодил» с адаптером RJ-11, адаптер Dial Tone Detective™, адаптер RJ-11, 66 адаптер блока, адаптер RJ-45, разъемы F-типа (F, M-push, Speed 81™), разъемы RCA (M, F), разъемы BNC (M, F) и адаптер зажима для двухжильного кабеля
ADAP-PTNX-TNR Только 1 генератор тонового сигнала — серебряного цвета. Совместим со всеми модулями PTNX
CASE-PTNX-SM Маленькая сумка
CASE-PTNX-LG Большая сумка
PTNX8-ID-1-8 Колпачки 8-ID
ADAP-PTNX-RJ11 8 адаптеров RJ-11
ADAP-PTNX-RJ45 8 адаптеров RJ-45
Документация

АКЦИИ
