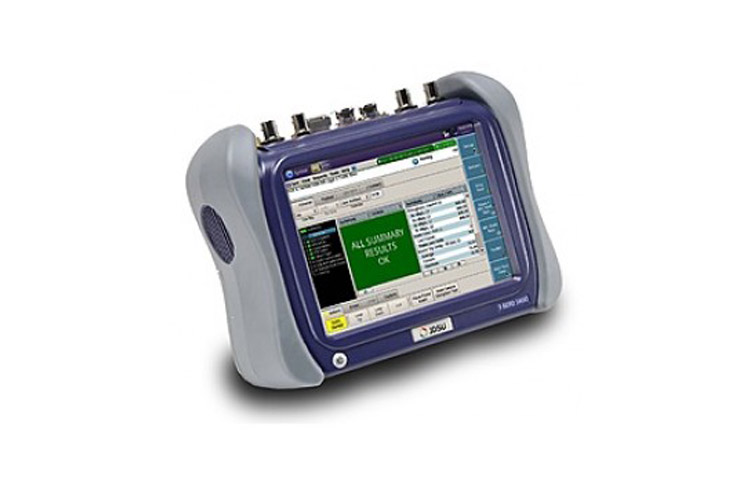

Транспортный анализатор IP/PDH/SDH MTS-5800

Общие сведения

JDSU MTS-5800 - транспортный анализатор, позволяющий выполнять инсталляцию и обслуживание транспортных сетей 10G. MTS-5800 обеспечивает диагностику сквозной передачи данных по сети, настройку туннелей, поддержку Ethernet OAM и соблюдение соглашений SLA. Встроенные тесты J-Complete, захват и декодирование трафика, автотест J-Mentor помогают инженерам выполнять полную диагностику сервисов на любом уровне OSI с помощью одного прибора.


Поддерживаемые технологии


  • T-Carrier (DS1 и DS3);
  • PDH (от Е1 до E4);
  • SONET (от STS-1 до OC-192);
  • SDH (от STM-1e до STM-64);
  • Ethernet (10/100/1000, 1G оптический, LAN и WAN с Ethernet 10G);
  • IP (10/100/1000, оптический 100M, 1G оптический, LAN и WAN с Ethernet 10G);
  • TCP/UDP (10/100/1000, оптический 100M, Ethernet 1G и LAN с 10G)

Функции
Тестирование Ethernet и IP сетей

  • Тестирование транспортных сетей Carrier Ethernet и проверка классов сервиса (CoS) для нескольких потоков, услуг Triple-Play;
  • Диагностика Ethernet/IP сетей, захват и последующий анализ пакетов для выявления источников проблем;
  • Имитация первичного и вторичного задающего генератора для гарантии правильности передачи 1588v2 PTP сообщений с загрузкой каналов;
  • Проверка точности синхронизации на основе SyncE и прохождение ESMC сообщений;
  • Поддержка сетей Packet Transport Network (PTN) с генерацией трафика MPLS-TP и анализом QoS, а также одновременная проверка работы OAM Label 13 и 14;
  • Поддержка работоспособности приложений и сервисов Ethernet на скоростях от 10 Мбит/сек до 10 Гбит/сек в сетях IPv4 и IPv6;
  • Проверка SLA в сетях Ethernet/IP на уровнях 1-4 с поддержкой RFC 2544 с настройкой до 8 VLAN тегов, Q-in-Q, VPLS и MPLS/VPLS инкапсуляций;
  • Тестирование оптических интерфейсов 10 GigE LAN и WAN на длинах волн 850, 1310 и 1550 нм и поддержка Tunable XFPs.



Тестирование SONET/SDH


  • Тестирование SONET/SDH на скорости от OC-3/STM-1 до OC-192/STM-64 включая APS и захват POH байтов с настройкой триггеров;
  • Измерение BER, тестирование APS и мониторинг тракта на PDH интерфейсах (T1, E1, E3, DS3, E4);
  • Измерение BER на fractional T1/E1, DS0 интерфейсах, анализ сигнала, включая скорости Nx56 и Nx64;
  • Проверка ISDN DS1 PRI интерфейсов, имитируя работу TE и NT, декодирование D канала, размещение и получение голосовых вызовов;
  • Проверка качества оптических каналов 3.1 Гбит/сек, используя шаблоны для BER и измерение задержки.



Тестирование CPRI


  • Поддержкой технологий LTE и сетей сотовой связи 3G/4G;
  • Проверка правильности конфигурации транспортных устройств;
  • Проверка надежности передачи протокола CPRI по сетям DWDM;
  • Тестирование битовых ошибок и задержки в канале;
  • Поддержка CPRI 614M, 1.2G, 2.4G, 3.1G, 9.8G
Модели и принадлежности

Транспортный анализатор MTS-5800 поставляется в следующих комплектах:


Single Port
JD-MTS5812LB Комплект MTS-5800 Loopback Only Package for MTS5812
JD-MTS5800-PDH Комплект MTS-5800 MTS5801P, all PDH interfaces. Bantam, BNC Cables
JD-MTS5801P-STM4 Комплект MTS-5800 MTS5801P, PDH-STM4,Cables,Optics
JD-MTS5801P-STM16 Комплект MTS-5800 MTS5801P, PDH-STM16,Cables,Optics,FibScope
JD-MTS5812P-STM64 Комплект MTS-5800 MTS5812P, PDH-STM64,Cables,Optics,FibScope
JD-MTS5801P-PDH-GIGE Комплект MTS-5800 MTS5801P, PDH, 1G Eth, CoS,Cables,Optics
JD-MTS5801P-STM4-GIGE Комплект MTS-5800 MTS5801P, PDH-STM4, 1G Eth, CoS,Cables,Optics
JD-MTS5801P-STM16-GIGE Комплект MTS-5800 MTS5801P,PDH-STM16,1G Eth,CoS,Cables,Optics,FibScope
JD-MTS5812P-STM64-10GE Комплект MTS-5800 MTS5812P,PDH-STM64,1-10GEth,CoS,Cables,Optics,FibScope
JD-MTS5801-GIGE Комплект MTS-5800 MTS5801, 1G Eth,CoS,Cables,Optics
JD-MTS5812-1G-10GE Комплект MTS-5800 MTS5812, 1-10G Eth,CoS,Cables,Optics,FibScope
Dual Port
JD-MTS5802P-STM4-DP Комплект MTS-5800 MTS5802P,Dualport,PDH-STM4,Cables,Optics
JD-MTS5802P-STM16-DP Комплект MTS-5800 MTS5802P,Dualport,PDH-STM16,Cables,Optics,FibScope
JD-MTS5812P-STM64-DP Комплект MTS-5800 MTS5812P,Dualport,PDH-STM64,Cables,Optics,FibScope
JD-MTS5802P-PDH-GIGE-DP Комплект MTS-5800 MTS5802P,Dualport,PDH,1G Eth,CoS,Cables,Optics
JD-MTS5802P-STM4-GIGE-DP Комплект MTS-5800 MTS5802P,Dualport,PDH-STM4,1G Eth,CoS,Cables,Optics
JD-MTS5802P-STM16-GIGE-DP Комплект  MTS-5800 MTS5802P,Dualport,PDH-STM16,1GEth,CoS,Cables,Optics,FibScope
JD-MTS5812P-STM64-10GE-DP Комплект MTS-5800 MTS5812P,Dualpt,PDH-STM64,1-10GE,CoS,Cables,Optics,FibScope
JD-MTS5802-GIGE-DP Комплект MTS-5800 MTS5802,Dualport,1G Eth,CoS,Cables,Optics
JD-MTS5812-1G-10GE-DP Комплект MTS-5800 MTS5812,Dualport,1-10G Eth,CoS,Cables,Optics,FibScope
