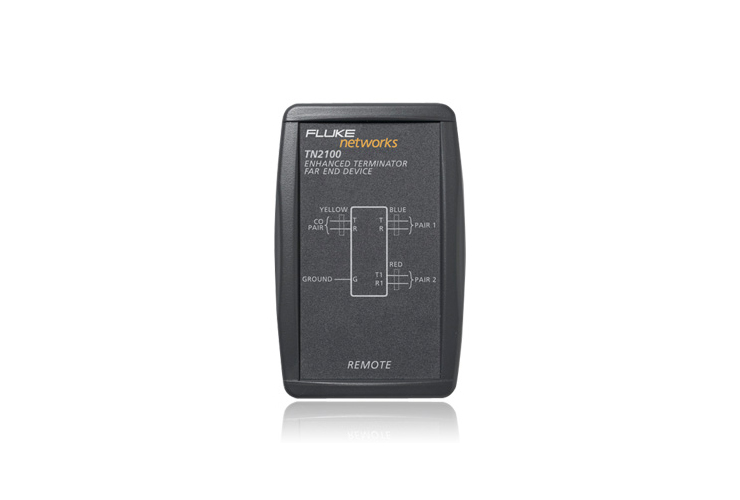

CopperPro Terminator™ Far End Terminating Device

Общие сведения

Семейство шлейфовых тестеров CopperPro от Fluke Networks обладает всеми возможностями по тестированию и диагностике неисправностей, объединяя их в одном прочном, интегрированном инструменте для техников OSP.

Но теперь возможности этого семейства еще более расширились благодаря модулю Terminator -- дополнительному модулю для 990DSL CopperPro, позволяющему выполнять тестирование сквозной передачи быстро, без особых усилий и посторонней помощи.


CopperPro и Terminator вместе представляют собой достижение в области квалификации и поиска неисправностей медных каналов сети доступа, включая HDSL2/4. Никакой другой продукт на рынке не предлагает более полного и эффективного решения для уменьшения частоты отказов, повторных отказов и хронических неисправностей в каналах спецслужб.


  • Выполняет испытание заделанной сквозной передачи быстро, без особых усилий и посторонней помощи
  • Оптимизирует возможности вашей команды при выполнении тестирования заделанных пар одним техником
  • Быстрые приемосдаточные/квалификационные испытания, включая регулировку абонентского шлейфа являются необходимым условием для HDSL2/4
  • Надежный контроль ошибок позволяет избежать потерь времени на ложные запуски и гарантирует устойчивую связь с CopperPro
  • Cканируйте тысячи частот за несколько секунд
Функции
Прекратите трату времени

Вместе с единым 990 CopperPro, Terminator обеспечивает заделку голосовых частот VF и WB, а также тоны для испытания прерванной передачи. Это также поддерживает способность 990DSL генерировать тон для высокоскоростной ADSL, спецслужб, и тестирований широкополосного продольного баланса.



Каков результат? Благодаря уменьшенной частоте отказов, повторных отказов и хронических неполадок, Terminator положил конец ненужным отправкам на объект и штрафам.

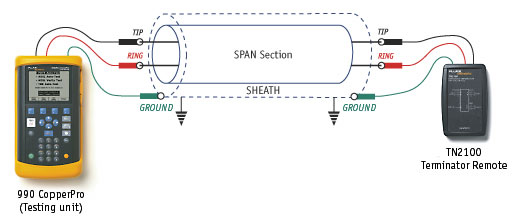

Проверьте HDSL

Благодаря достижениям в технологии DSL (Цифровая линия подписчика), доступность и применение услуг широкополосной связи необычайно возросли. Высокоскоростная связь для передачи голоса, данных и видеосигнала может быть быстро установлена поверх существующего внешнего медного кабеля. В то время как некоторые электрические сети включаются с минимальным усилием, для многих с самого начала характерны проблемы. Традиционных методов тестирования теперь недостаточно. HDSL2 и HDSL4 не используют повторяющиеся сигналы, которые можно воспроизвести путем испытаний BERT и Nyquist, применяемых в прошлом. Вместо этого они используют сложную технологию TCPAM, которая требует иной процедуры тестирования.


990DSL CopperPro и Terminator имеют автоматические тесты, разработанные специально для разрешения этой проблемы. В течение менее, чем двух минут, CopperPro и Terminator предварительно проверяют пары проводов для HDSL2 или HDSL4, и помогают определить местонахождение неполадок оборудования, которые вызывают ошибки или приводят к неисправностям каналов.

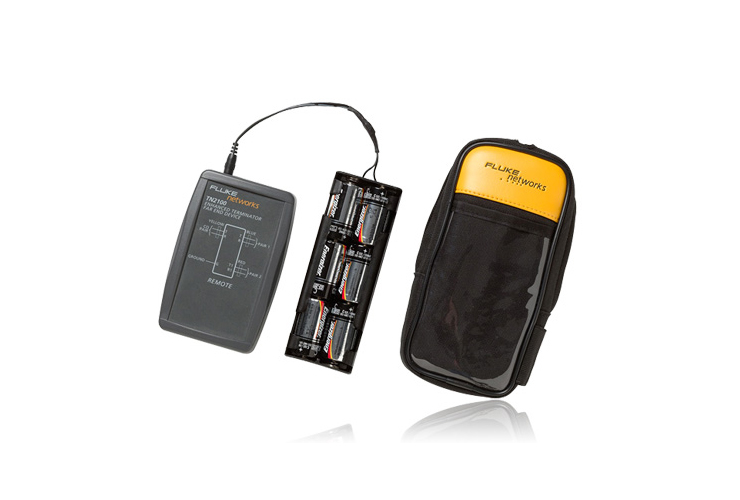

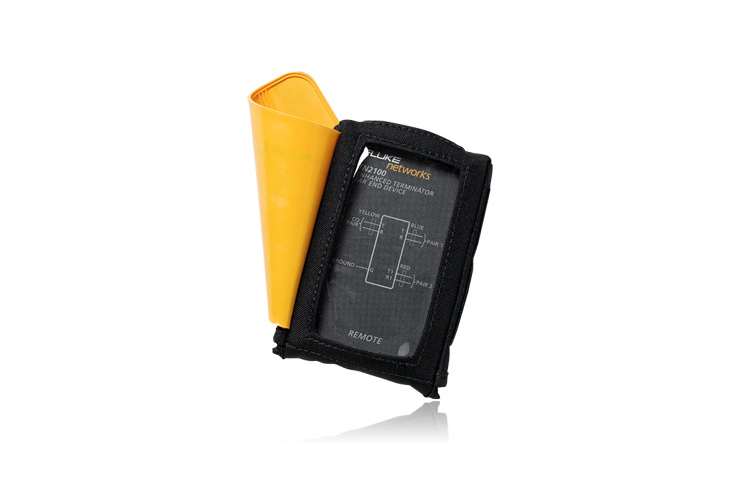

Внешний блок батарей

Аккумулятор TN-XBP разработан, чтобы значительно расширить операционные характеристики устройств прерывания на дальнем конце TN2000 и TN2100. В комплект аккумулятора входит кейс для переноски, поднос батареи и шесть алкалиновных батареек C Cell. Вставьте Terminator в кейс, подсоедините аккумуляторную батарею к внешнему разъему питания, и вы готовы к работе.


Аккумуляторная батарея увеличивает рабочие характеристики Terminator в двух областях. При нормальных температурных условиях, емкость батареи возрастает больше чем в 10 раз (4150 мАч 25°C), позволяя продлить длительность испытаний и сократить необходимость замены батареи. При температуре -20°C комплект Terminator более чем удваивает емкость батареи. Аккумуляторная батарея отсоединяет внутреннюю батарею Terminator, позволяя ей выступать в качестве запасной. В TN-XBP входит изолированный кейс для защиты батареи в низких температурных условиях, поднос батареи, шесть алкалиновых батареек C Cell и приваренный кабель питания.




13 преимуществ тестирования
  1. Опрессовка проводки и однотональные частоты VF/ WB для испытаний на любом из двух пар проводов (Пара 1 и 2)
  2. Соединение / разъединение доступа между Парой 1 и Парой 3 (Пара CO)
  3. Комплексные тоны VF и WB для существенного увеличения скорости тестирования
  4. Сигнальное управление DTMF на Паре 1 и на Паре 2 (в отключенном состоянии - только на Паре 1)
  5. Передача сигналов и тестирование на одной и той же Паре (Пара 1 или 2)
  6. Режим высокого энергосбережения в отключенном состоянии
  7. Приемопередатчик DTMF, переключаемый через реле либо на Пару 1 (по умолчанию) или Пару 2, или удаляемый от обеих пар на заданный промежуток времени в случаях, когда входной импеданс может повлиять на значения 990 CopperPro на дальнем конце (то есть, короткие замыкания и замыкания, или обрывы)
  8. Работает со стандартным монтерским телефонным аппаратом, при включенной линии (то есть, свободная линия POTS)
  9. Протокол команды DTMF учитывает реакцию «Ack / Nack» с обратной связью для управления командами, что увеличивает надежность
  10. Прослеживание тонового режима (TR металлический сигнал 577 Гц)
  11. Работает от стандартной, неперезаряжающейся щелочной батареи широкого потребления 9 В
  12. Покрытие батареи снимается без использования инструмента
  13. Работает от внешнего источника питания 12-15 В постоянного тока, например, шнуров переменного и прямого тока, имеющихся в комплекте 990 CopperPro, автоматически отсоединяя внутреннюю батарею при подключении
Характеристики

Технические характеристики модуля Terminator

Питание
Источник                                                Внутренний источник: сменная щелочная батарея 9 В постоянного тока. Внешний источник: Адаптер переменного тока 9-18 В или автопровод постоянного тока
Срок годности 2 месяца (установленная батарея)
Срок службы 40 часов (типичное использование)
Защита входного напряжения
Исходные вводы испытания ± 350 В постоянного тока и 250 В переменного тока, TG и RG
Частоты передачи VF
Амплитуда, однотоновые частоты 0,0 дБм ± 0,5 дБ
Амплитуда, комплексный SmartTone -13дБм комплексный*
Диапазон частот

От 300 Гц до 20 кГц, ± 0,1%

Импеданс передаваемого сигнала 600 или 900 Омы
Частоты передачи WB
Амплитуда, однотоновые частоты

0,0 дБм ± 0,5 дБ

Амплитуда, комплексные наборы тонов Переменная, в зависимости от набора тонов*
Диапазон частот От 10 кГц до1200 кГц
Частотное разрешение Множества 508,626 Гц
Импеданс 100 или 135 Омы
Тон рефлектометра
Частоты                                     577,5 Гц : 500 мсек вкл, 500 мсек выкл, металлический (TR)
Амплитуда > 3,5 В от пика к пику
Модели и принадлежности

Модели


Номер модели/название Описание
TN2100 Усовершенствованный модуль Terminator Far End Device

Аксессуары


Номер модели/название Описание
TN-XBP Аккумулятор расширенной емкости для модуля Terminator Far-End Device
TN-LEADS-P Комплект тестовых шнуров (с простыми зажимами)
TN-LEADS-PB Комплект тестовых шнуров (с иголками для прокола изоляции)
TN-LEADS-S Комплект тестовых шнуров (с зажимами-шпильками)
TN-LEADS-SB Комплект тестовых шнуров (с иголками для прокола изоляции и штырями)
