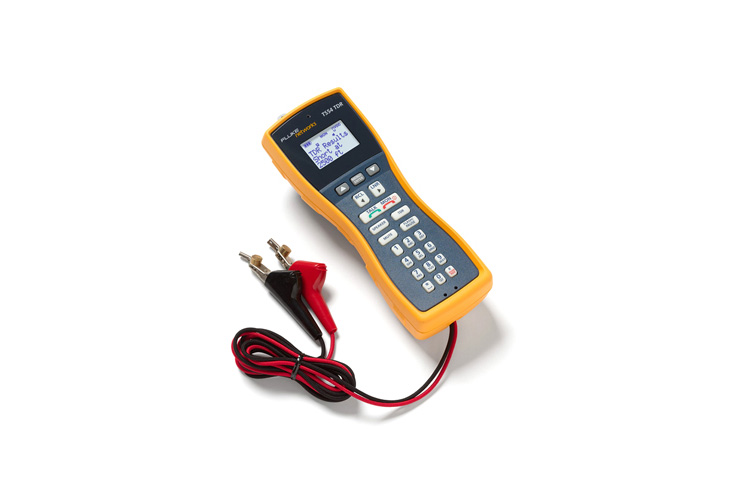

TS® 54 TDR Test Set

Общие сведения

Новый TS52 PRO Test Set компании Fluke Networks имеет последние технические возможности в технологии наборов для тестирования. Разработан с превосходящим, сияющим жидкокристаллическим экраном (LCD) пользовательского интерфейса, он позволяет вам видеть то, что невозможно услышать ни в какой внешней окружающей среде за пределами предприятия.


Инновационный TS®54 TDR (рефлектометр для измерения временных характеристик) идеально предназначен для техников голосовых каналов, каналов отправления данных и видео потоков, а так же предоставителей коммуникационных услуг, которым нужен лучший набор тестирования в своей категории. Сегодня на рынке нет ни одного продукта похожего на TS54 TDR. Вам больше не придется с собой носить отдельный TDR, подсветку, определитель пар – все, что вам нужно, находится в этом компактном наборе для тестирования – а это означает снижение веса на 62% снижение затрат на 20% по сравнению с существующими продуктами.

Защита TS54 от погодных условий на 20% больше благодаря новейшим технологиям RainSafe™, DropSafe™ и DataSafe™. TS54 не подвластен погоде и вынослив, может подключится к активным DSL линиям для проверки качества POTS без сбоев в работе.


Функции

Десять функций тестирования:


  • TDR – определяет длину кабеля и определяет все типы кабелей, включая витую пару, коаксиальный кабель и параллельные проводники
  • Подсветка – пять разных тонов для быстрого и легкого различения нескольких пар проводов
  • SmartTone® – замыкает правильную пару и изменения тонов для определения точной пары
  • Указание данных – предупреждает, когда данные присутствуют на линии
  • Показание/измерение напряжения – определяет потенциальные проблемы на линии
  • Индикация/измерение тока (мА) – проверяет достаточность тока на линии
  • Определение вызывающего абонента с ожиданием звонка CID – проверяет функционирование службы
  • Функция DTMF Digit Grabbing – изолирует неисправное оборудование на территории клиента
  • определяет тональный сигнал готовности линии, звонит и получает звонки;
  • полярность.

Дополнительные функции.


  • DropSafe™ PRO – прошел испытание падением с высоты 20 футов на бетон
  • RainSafe™ PRO – защита в экстремальных погодных условиях
  • DataSafe™ PRO – предотвращает помехи передачи данных на линии
  • Клавиатура с высокой видимостью, клавиши светятся в темноте, приспособлена для любой среды вне помещений
  • Особо больший, освещенный экран LCD
  • Удобное меню и интерфейс пользователя
  • 2-сторонняя гарнитура громкой связи
  • Дополнительная гарнитура
Характеристики
Электрическая часть
Диапазон тока (при подключении к линии) 10 мА - 100 мА
Сопротивление постоянному току
При подключении к линии 150 Ω (ном. значение)
При отключении от линии >3 МОм
Импеданс по переменному току
При подключении к линии 600 Ω номинал; 300 Гц – 3400 Гц
При отключении от линии >120 кОм; 300 Гц - 3400 Гц
Гарнитура с полным электрическим сопротивлением 32 Ом
Выходной сигнал при импульсном наборе
Частота импульсов 10 импульсов в секунду ±1 импульс в секунду
Соотношение длительности сигналов отбоя/ответа абонента 60/40
Межсерийный интервал >300 мс
Сопротивление в течение разъединения >100 кОм
Выходной DTMF-сигнал
Погрешность тональной частоты ±1,5 % максимум
Уровень тонального сигнала –3 дБм (комб.) (типичное значение)
Расхождение между высоким и низким тоном 2 дБ ± 2 дБ
Скоростной набор
Объем памяти 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера
Продолжительность PBX Pause Программируемая пользователем; по умолчанию = 4 секундам
Продолжительность сигнала отбоя Программируется пользователем; по умолчанию — 500 мс
Задержка автоматического отключения Программируется пользователем; по умолчанию — 2 минуты
Измерение напряжения
Диапазон 4 В пост. ток до 140 В пост. ток
Измерение тока
Диапазон 0 мА - 100 мА
Динамическая рефлектометрия
Диапазон 3 000 футов (914 м)
Точность ±2 м ±5 %
Подсветка SmartTone
Частоты Стабильный тон: 950 Гц:
Мощность
Тип батареек Щелочная батарея 9 В
Физические характеристики
Размеры 8,3 в x 3,2 в x 2,6 в (211 мм x 81 мм x 66 мм) (без ремня)
Масса 1,16 фунта (0,53 кг) (без зажима для ремня)
Водостойкость Набор тестирования водоустойчив и имеет рейтинг IP64
Внешние условия

Диапазон температур
Разговор по телефону и набор номера от -22°F до140 °F (-30°C до 60°C)
Работа ЖК-дисплея от -13°F до 140°F (-25°C до 60°C)
Хранение от –22°F до 150°F (от –30°C до 66°C)
Высота над уровнем моря До 10 000 футов (3 000 м) максимум
Относительная влажность 95% при 30°C
75% при 40°C
45% при 50°C
30% при 60°C
Безопасность
Соответствует требованиям нормативов Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения
Максимальное переходное напряжение 1500 В
Электромагнитная совместимость Удовлетворяет требованиям EN61326-1
Примечание: Характеристики могут быть изменены без предварительного уведомления.
Модели и принадлежности

Модели


Номер модели/название Описание
TS54-A-09-TDR Набор тестирования + TDR, ABN с иголкой для прокола изоляции
TS54-BANA Набор тестирования + TDR, с вилкой типа «банан» размером в 4 мм, особо широкие зажимы типа «крокодил» и тестовый датчик

Аксессуары


Номер модели/название Описание
BELTCLIP-TS Крепление к ремню
LEAD-PIRC-PIN Тестовый шнур с иголками для прокола изоляции
LEAD-CO-346A Тестовый шнур с вилкой 346А для Central Office1
LEAD-ABN-PPIN Тестовый шнур с вилкой RJ-11 с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом.
LEAD-ALIG-CLP Тестовый шнур с зажимами типа «крокодил».
LEAD-ABNPRJ11 Тестовый шнур с вилкой RJ-11 с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом.
LEAD-BANA-CLP Тестовый шнур с вилкой типа «банан» размером в 4 мм, зажимы типа «крокодил» и тестовый датчик.
HEADSET-TS Гарнитура
