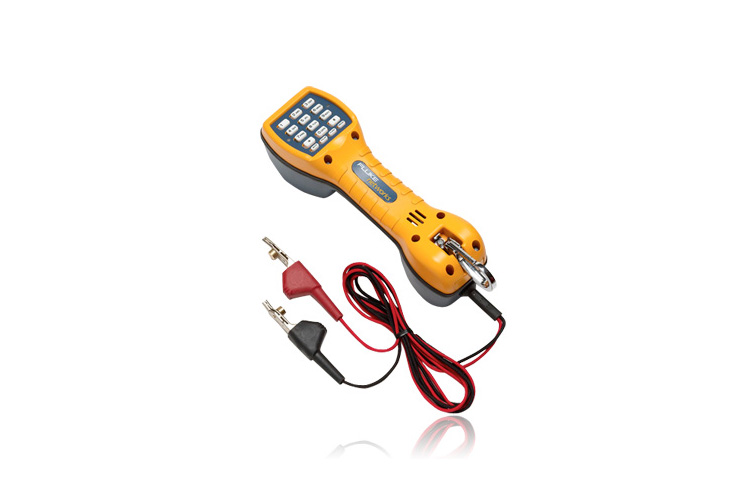

TS® 30 Series Test Sets

Общие сведения

Признанная в качестве отраслевого стандарта серии базовых наборов для тестирования, TS30 Test Set обеспечивает превосходное качество при умеренной цене. Благодаря его высокому импендансу для работы DataSafe™, технический персонал может подключится к линии в режиме мониторинга, не прерывая текущую передачу данных.


Непревзойденные стандарты защиты RainSafe™ и DropSafe™ компании Fluke Networks гарантируют, что испытательная установка будет продолжать работать даже при самых неблагоприятных условиях. Надежная защита от непогоды обеспечивает улучшенное сопротивление неблагоприятным погодным условиям.


Функции

К основным возможностям набора для тестирования TS®30 Test Set относятся:


  •  Режим монитора высокого импеданса
  • Автоматическое регулирование речевых уровней
  • Тоновый и импульсный режим
  • Повторный набор последнего номера в тоновом и импульсном режимах
  • Погодная защита RainSafe™ для использования в экстремальных погодных условиях
  • Кнопка сброса трубки
  • Полная функциональность с любой полярностью линии
  • Слышимый электронный звонок для обратных вызовов
  • Защита от высокой силы тока и перенапряжения
  • Поликарбонатный корпус высокой ударостойкости
  • Пружинный зажим для пояса, заменяемый в полевых условиях
  • Приемник, совместимый со слуховыми аппаратами
  • Выключатель передатчика
  • Режимы разговора и монитора
  • Эргономичный дизайн
  • Легковесное устройство легко транспортируется
Характеристики

Электрическая часть

Возвратные потери

>14 децибел (см. 600 Ω)

Диапазон линейного тока

15 мА - 120 мА

Сопротивление непрерывному потоку (Режим разговора)

275 Ω типичный при 20 мA

Импеданс режима монитора

>120 000 Ω 300 Гц к 3400 Гц

Выход импульсного набора

Частота импульсов

10 импульс в сек.

Открыт/Близкое соотношение

60/40

Интервал между цифрами

800 мсек %, -10%

Сопротивление при открытом импульсе

> 200 000 Ом

Защита против перенапряжения переменного тока TS30 выдерживает до 250 В действующего напряжения на всех испытательных выводах.
Наибольшая акустическая мощность приемника < 120 дБ SPL
DTMF Мощность частот тона Ошибка частоты тона Максимум ITU-T Q.23 ±1,5%
Уровень тонального сигнала

Высокая группа Низкая группа

-4 дБм (в 600 Ω) -6 дБм (в 600 Ω)

Расхождение между высоким и низким тоном

2 дБ +1 дБ

Последний набранный номер (Тон/Импульс)

Объем памяти Сохранение памяти

23 цифры, 8-минутный номинал

Продолжительность вспышки 600 мсек ±100 мсек
Громкость звонка > 70 дБА при 1 метре
Эквивалент звонка (REN) 0,14
Измерения 10 x 2,83 x 3,34 дюйма (25,5 x 7,2 x 8,5 см)
Масса 16,8 унции (0,476 кг)

Внешние условия

Температура работы

Хранение

-4 °F до+140 °F (-20°C до +60°C)
-40 °F до+151 °F (-40°C до +66°C)
Относительная влажность 5% - 95%

Безопасность

Электрическая телекоммуникация TNV-3
Классификация безопасности IP54

Использованные регулирующие стандарты

  47 CFR Часть 15, Подчасть B
  ICES-003 Издание 3
  AS/NZS 3548
  Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 Прил. C, EN 61000-4-2,
  EN 61000-4-3
  Директива LV 73/23/EEC, EN 610010.1 (1993)

Сертификаты и соответствия

  Conformité Européenne. Соответствует действующим требованиям Европейского союза.
  CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1 010,1-92 CSA-C22.2
  No. 1010.1B-97, UL/ANSI 3111-1

Примечания: Характеристики могут быть изменены без предварительного уведомления. Могут существовать законные требования относительно разрешения на подсоединение оборудования к телесети, управляемой оператором общедоступной сети.

Модели и принадлежности
Номер модели/название Описание
30800001 TS30 test set с зажимами с иголками для прокола изоляции
30800009 TS30 test set с разъемом ABN
12001005 TS120 test set с зажимами типа «крокодил» (только для использования за пределами Северной Америки)
