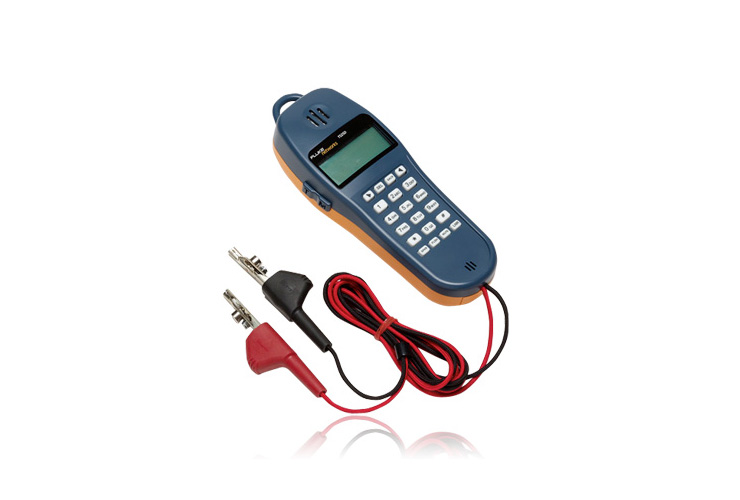

TS® 25D Test Sets

Общие сведения

Этот многофункциональный испытательный набор необходим при различных видах прокладки кабелей. TS25D Test Set снабжен функциями блокировки данных и отмены блокировки, что позволяет обеспечивать полную безопасность в режимах разговора и мониторинга. Технология фильтрования линий DSL/POTS позволяет Вам извлечь тональный сигнал, не прерывая работу линий DSL.


Встроенный аналоговый тональный генератор упрощает прозвонку цепи с детектором. Устройство громкой связи с усилителем позволяет производить контроль без помощи рук, таким образом, Вы можете продолжать свою работу. Функция встроенного источника обеспечивает напряжение для передачи голосовых переговоров по незапитанным парам.


Все это в компактном модуле с негабаритным крепким жидкокристаллическим дисплеем (LCD), который делает интуитивно понятные меню легкими для чтения и использования.


Функции

К основным возможностям набора для тестирования TS®25D Test Set относятся:


  • Определение вызывающего абонента, в том числе при ожидающем вызове (в североамериканских телефонных системах)
  • Блокировка данных и переопределение блокировки данных
  • Технология фильтрации DSL/POTS позволяет безопасно извлекать тон набора из пары, по которой передаются голос и ADSL, без прекращения работы службы ADSL
  • Встроенный генератор аналогового тонального сигнала для трассировки и идентификации проводов с помощью детектора
  • Функция DTMF Digit Grabbing
  • Батарея для разговора, предназначенная поставлять питание непитаемым (сухим) парам для передачи голосового разговора
  • Тоны строк/столбцов для однотонового набора
  • Блокировка из-за высокого напряжения / блокировка из-за низкого напряжения
  • Непрерывное обнаружение данных в режиме монитора
  • Защита от перенапряжения и превышения силы тока
  • Усиленный спикер для мониторинга без помощи рук
  • Программируемая телефонная книга, хранящаяся в энергонезависимой памяти
  • Скоростной набор (10 ячеек памяти, по 23 цифры в каждой)
  • Возможность выбора продолжительности краткого сигнала и паузы
  • Индикатор уровня заряда батареи
  • Батарея включена в набор
Характеристики
Электрическая часть
Возвратные потери

>14 децибел (см. 600 Ω)

Сопротивление постоянному току
При подключении к линии
При отключении от линии
150 Ом (ном. значение)
>1 МОм

Импеданс по переменному току

При подключении к линии
При отключении от линии

600 Ом номинал; 300 Гц - 3400 Гц
>120 кОм; 300 Гц - 3400 Гц

Выходной сигнал при импульсном наборе

Частота импульсов

10 импульсов в секунду ±1 импульс в секунду

Соотношение длительности сигналов отбоя / ответа абонента

60/40

Межсерийный интервал

>300 мс

Сопротивление в течение разъединения

>100 кОм

Выходной DTMF-сигнал

Погрешность тональной частоты

±1,5 % максимум

Уровень тонального сигнала

–1 дБм (комб.) (типичное значение)

Расхождение между высоким и низким тоном

2 дБ ± 2 дБ

Набор номера из памяти

Объем памяти

10 ячеек для номеров ускоренного набора и 1 ячейка для последнего номера

Емкость в разрядах

23 разряда на одну ячейку

Продолжительность паузы

Программируется пользователем; по умолчанию: 4 секунды

Продолжительность сигнала отбоя

Программируется пользователем; по умолчанию: 600 мс

Задержка автоматического отключения динамика

Программируется пользователем; по умолчанию TS25D: 5 минут по умолчанию для TS25D CO: 2 минуты

Питание

9 В щелочная или литиевая батарея

Физические характеристики

Размеры

7,8 x 2,7 x 1,6 дюйма (20 x 6,8 x 4 см)

Масса

10 унций (284 г)

Внешние условия

Диапазон экплуатационной температуры

от 32°F до 122 °F (от 0 °C до 50 °C)

Хранение

от -40°F до 150°F (от -40°C до 65°C)

Высота над уровнем моря

До 10 000 футов (3 000 метров)

Относительная влажность

От 5 % до 95 %

Сертификаты и соответствия

Conformité Européenne. Соответствует действующим требованиям Европейского союза.

Примечания: Характеристики могут быть изменены без предварительного уведомления. Этот продукт имеет сертификат безопасности только для использования в помещении.

Модели и принадлежности

Модели


Номер модели/название Описание
25501004 TS25D Test Set с разъемом 346A
25501009 TS25D Test Set с разъемом ABN
25501109 TS25D Test Set с набором ABN (включает чехол и наушники)

Аксессуары


Номер модели/название Описание
25500100 Наушники для TS25D Test Set
25500300 Батарейный отсек TS25D c зажимом для крепления к поясному ремню
25500400 Чехол для TS25D
