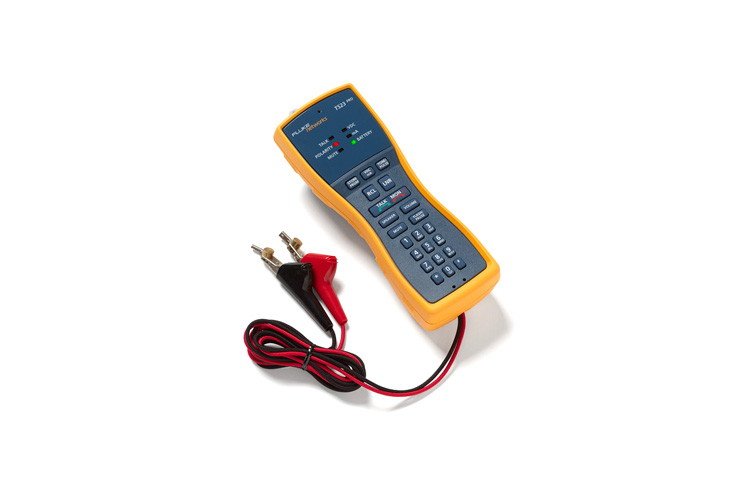

TS® 23 PRO Test Sets

Общие сведения
TS®23 PRO предоставляет техникам голосовых каналов, каналов отправления данных и видео потоков, а так же предоставителям коммуникационных услуг всю необходимую функциональность в наборе тестирования телефона, при этом обеспечивая надежность, прочность и широкое применение. TS23 PRO выполняет четыре главных теста и снабжен технологиями RainSafe™, DropSafe™ и DataSafe™, все это в новом, прочном корпусе устройства.
Функции

Четыре функции тестирования:


  • показание напряжения – определяет потенциальные проблемы на линии;
  • Индикация силы тока (мА) – проверяет достаточность силы тока в линии
  • определяет тональный сигнал готовности линии, звонит и получает звонки;
  • полярность.

Дополнительные функции.


  • DropSafe™ PRO – прошел испытание падением с высоты 20 футов на бетон
  • RainSafe™ PRO – защита в экстремальных погодных условиях
  • DataSafe™ PRO – предотвращает помехи передачи данных на линии
  • 2-сторонняя гарнитура громкой связи
  • Оповещение о низком заряде батарейки и режиме «без звука»
  • Дополнительная гарнитура
Характеристики
Электрическая часть
Диапазон тока (при подключении к линии) 10 мА - 100 мА
Сопротивление постоянному току
При подключении к линии 150 Ом (ном. значение)
При отключении от линии >3 МОм
Импеданс по переменному току
При подключении к линии 600 Ом номинал; 300 Гц - 3400 Гц
При отключении от линии >120 кОм; 300 Гц - 3400 Гц
Гарнитура с полным электрическим сопротивлением 32 Ом
Выходной сигнал при импульсном наборе
Частота импульсов 10 импульсов в секунду ±1 импульс в секунду
Соотношение длительности сигналов отбоя / ответа абонента 60/40
Межсерийный интервал >300 мс
Сопротивление в течение разъединения >100 кОм
Выходной DTMF-сигнал
Погрешность тональной частоты ±1,5 % максимум
Уровень тонального сигнала –3 дБм (комб.) (типичное значение)
Расхождение между высоким и низким тоном 2 дБ ± 2 дБ
Скоростной набор
Объем памяти 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера
Емкость в разрядах 23 разряда на одну ячейку
Продолжительность PBX Pause 4 секунды
Продолжительность сигнала отбоя Программируется пользователем; по умолчанию — 500 мс
Задержка автоматического отключения Программируется пользователем; по умолчанию — 2 минуты
Мощность
Тип батареек Щелочная батарея 9 В
Физические характеристики
Размеры 8,3 в x 3,2 в x 2,6 в (211 мм x 81 мм x 66 мм) (без ремня)
Масса 1,16 фунта (0,53 кг) (без зажима для ремня)
Водостойкость Набор тестирования водоустойчив и имеет рейтинг IP64
Внешние условия

Диапазон температур
Разговор по телефону и набор номера от -22°F до140 °F (-30°C до 60°C)
Работа ЖК-дисплея от -13°F до 140°F (-25°C до 60°C)
Хранение от –22°F до 150°F (от –30°C до 66°C)
Высота над уровнем моря До 10 000 футов (3 000 м) максимум
Относительная влажность 95% при 30°C
75% при 40°C
45% при 50°C
30% при 60°C
Безопасность
Соответствует требованиям нормативов Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения
Максимальное переходное напряжение 1500 В
Электромагнитная совместимость Удовлетворяет требованиям EN61326-1
Примечание: Характеристики могут быть изменены без предварительного уведомления.
Модели и принадлежности

Модели


Номер модели/название Описание
TS23-A-09 TS23, ABN с иголками для прокола изоляции
TS23-P-01 TS23, иголки для прокола изоляции
TS23-BANA TS23, с вилкой типа «банан» размером в 4 мм, особо широкие зажимы типа «крокодил» и тестовый датчик

Аксессуары


Номер модели/название Описание
BELTCLIP-TS Крепление к ремню
LEAD-PIRC-PIN Тестовый шнур с иголками для прокола изоляции
LEAD-CO-346A Тестовый шнур с вилкой 346А для Central Office1
LEAD-ABN-PPIN Тестовый шнур с вилкой RJ-11 с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом.
LEAD-ALIG-CLP Тестовый шнур с зажимами типа «крокодил».
LEAD-ABNPRJ11 Тестовый шнур с вилкой RJ-11 с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом.
LEAD-BANA-CLP Тестовый шнур с вилкой типа «банан» размером в 4 мм, зажимы типа «крокодил» и тестовый датчик.
HEADSET-TS Гарнитура
