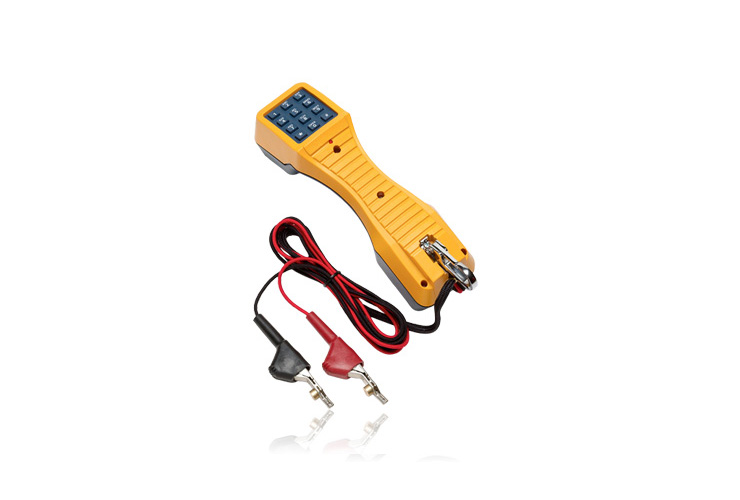

TS® 19 Test Sets

Общие сведения
Набор для тестирования TS19 Test Set от компании Fluke Networks сочетает в себе все существенные черты тестовых наборов по доступной цене. Этот тестовый набор был специально разработан для штатных техничестких специалистов телекоммуникаций. Его монитор с высоким сопротивлением предотвращает случайные нарушения сервиса при подключении к каналу данных в режиме мониторинга, обеспечивая тем самым целостность критических каналов данных. Такие функции, как тоновый (DTMF) или импульсный режим, возможности разговора/мониторинга, кнопка проверки полярности и повторный набор последнего номера делают этот тестовый набор идеальным сочетанием возможностей и цены.
Функции

К основным возможностям наборов для тестирования TS®22 Series Test Sets относятся:


  • Тоновый (DTMF) и импульсный набор
  • Повторный набор последнего номера
  • Компенсация уровней сигнала DTMF из-за длины петли
  • Модуль DropSafe™ до 20 футов
  • Слышимый электронный звонок
  • Блокировка немого коммутатора
  • 3-летний срок хранения повторного набора
  • Защита от перенапряжения и превышения силы тока
  • Кнопка паузы PBX
  • Заменяемый в полевых условиях зажим для пояса
  • Непрерывная светодиодная индикация полярности
  • Используется с компьютеризированными системами голосового ответа
  • Хранит девять 18-значных чисел в памяти скоростного набора
  • Прочность RainSafe ™ для использования в экстремальных погодных условиях
  • TS22A включает вышеприведенное и дополнительно включает монитор высокого импеданса для операций DataSafe™, а также двухстороннее устройство громкой связи
Характеристики
Электрическая часть

Предел линии

Максимум 2,4 кОм на 48 В постоянного тока (номинально 15 мА тока в контуре минимум)

Сопротивление постоянному току (в режиме разговора)

150 Ом типичн. при 80 мА тока

Сопротивление переменного тока (Режим мониторинга)

Низкий импеданс (кольцевая позиция) 600 Ом при 1 кГц типичн.
Высокий импеданс (позиция HI Z) минимум 100 кОм при 1 кГц

Выходной сигнал при импульсном наборе

10 пакетов в секунду 0,5 пакетов в секунду

Частота импульсов 60 % ± 2 %
Разрыв в процентах 800 мс типичн.

Межсерийный интервал утечки во время перерыва

> 50 кОм

Выходной DTMF-сигнал

максимум ±1 %

Уровень погрешности тоновой частоты на пару тонов

дБм максимум, - дБм минимум

Расхождение между высоким и низким тоном

4 дБ максимум

Физические характеристики

Длина

8,75 дюйма (22,2 см)

Ширина

2,375 дюйма (6,03 см)

Высота

3,375 дюйма (8,57 см)

Масса

10,8 унций (0,307 кг) максимум

Внешние условия

Температура

Рабочая: -5 °С — °C
Хранение: -40 °С — °C

Падение

Испытание падением с высоты 1 метра, 4 раза

Высота над уровнем моря

До 3 000 метров (10 000 футов) максимум

Относительная влажность

10 % — 80 % (без конденсата)

Использованные регулирующие стандарты

47 CFR Раздел 15, Подраздел B
ICES-003 Издание 3
AS/NZS 3548
Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 приложения С, ЕN 61000-4-2, EN 61000-4-3
Директива LV 73/23/EEC, EN 610010.1 (1993)

Сертификаты и соответствия

Conformité Européenne. Соответствует действующим требованиям Европейского союза.
CAN/CSA-C22.2 № 60950-1-03
CAN/CSA-C22.2 № 1 010,1-92 CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1

Модели и принадлежности
Номер модели/название Описание
19800003 TS19 test set с переходом со штекера на зажим типа «крокодил»
19800009 ТTS19 test set с разъемом ABN
