- Общие сведения

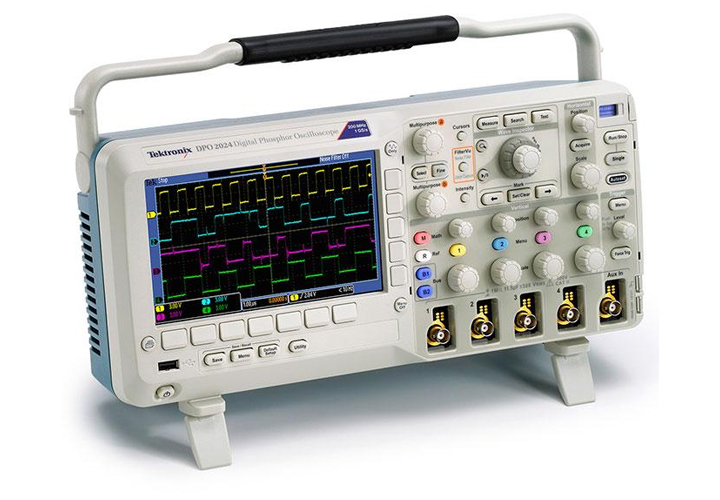

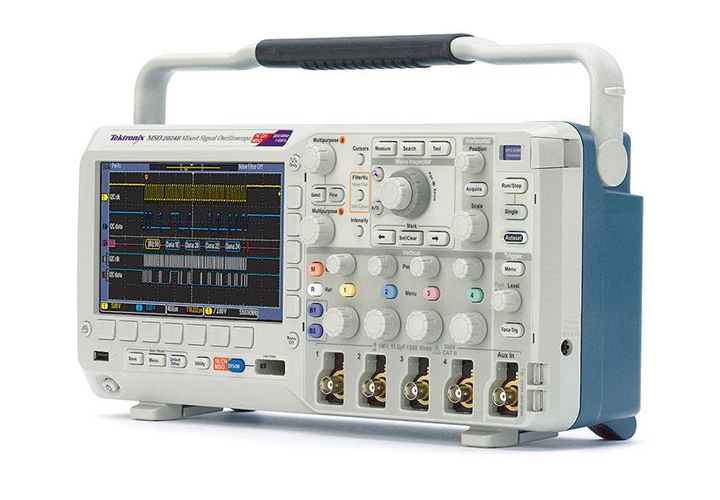

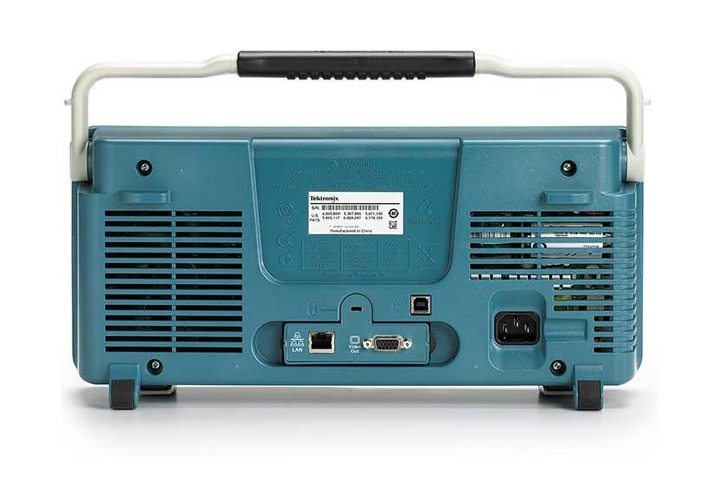

Осциллограф смешанных сигналов серии MSO/DPO2000B — это самый мощный в своём классе приборов осциллограф с расширенными функциями отладки по доступной цене. Пользуясь 20 каналами, можно анализировать аналоговые и цифровые сигналы при помощи одного прибора. Если добавить к этому автоматический анализ сигналов последовательных и параллельных шин и инновационную панель управления Wave Inspector®, получается прибор, крайне необходимый для ускорения процессов отладки.
Более быстрое обнаружение проблем, отладка и анализ

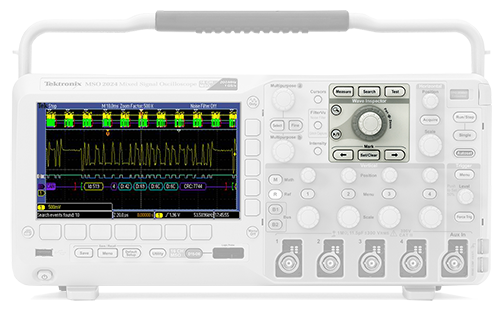

Протестируйте узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин. Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке. При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.

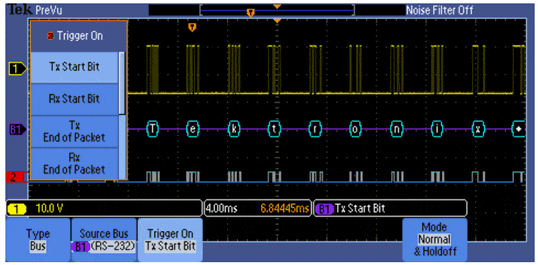

Забудьте о декодировании данных последовательных шин вручную
Автоматическое декодирование данных последовательных шин позволяет снизить количество ошибок и сэкономить время. Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа. Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.

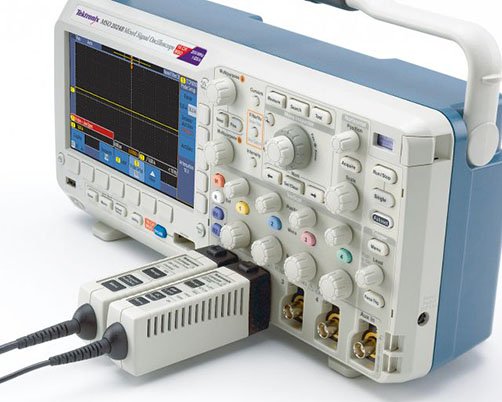

Интерфейс для пробников, расширяющий возможности прибора
Благодаря интерфейсу Tek VPI для пробников, прибор можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования. Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа.
Более простая отладка устройств со смешанными сигналами

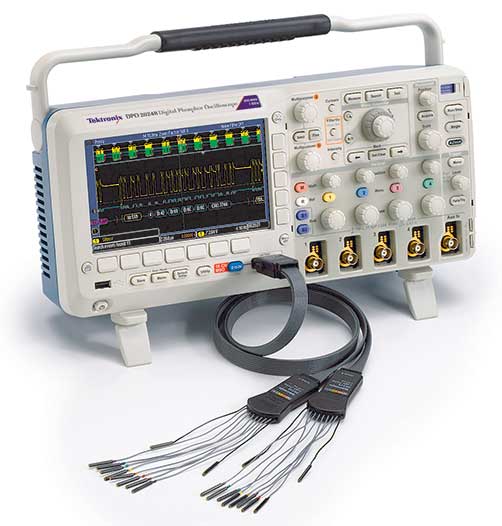

Отладка устройств со смешанными сигналами выполняется при помощи 4 аналоговых и 16 цифровых каналов с временной корреляцией. Цифровые каналы можно сгруппировать для отображения сигналов с параллельных шин или декодирования сигналов с последовательных шин. Подключение тестируемого устройства и отслеживание сигналов можно упростить, если добавить инновационный логический пробник P6316.
Основные преимущества
- 16 полностью интегрированных каналов с частотой дискретизации 1 Гвыб/с.
- Удобные и простые функции логического анализатора.
- Возможность запуска и декодирования параллельных и последовательных шин.
- Удобная визуализация за счёт группировки сигналов и цветового кодирования.
- Модели
| Модель |
Полоса пропускания аналогового тракта |
Частота дискретизации |
Длина записи |
Количество аналоговых каналов |
Цифровые каналы |
| DPO2002B |
70 МГц |
1 Гвыб/с |
1 млн точек |
2 |
— |
| DPO2012B |
100 МГц |
1 Гвыб/с |
1 млн точек |
2 |
— |
| DPO2004B |
70 МГц |
1 Гвыб/с |
1 млн точек |
4 |
— |
| MSO2002B |
70 МГц |
1 Гвыб/с |
1 млн точек |
2 |
16 |
| DPO2022B |
200 МГц |
1 Гвыб/с |
1 млн точек |
2 |
— |
| MSO2012B |
100 МГц |
1 Гвыб/с |
1 млн точек |
2 |
16 |
| DPO2014B |
100 МГц |
1 Гвыб/с |
1 млн точек |
4 |
— |
| MSO2004B |
70 МГц |
1 Гвыб/с |
1 млн точек |
4 |
16 |
| DPO2024B |
200 МГц |
1 Гвыб/с |
1 млн точек |
4 |
— |
| MSO2022B |
200 МГц |
1 Гвыб/с |
1 млн точек |
2 |
16 |
| MSO2014B |
100 МГц |
1 Гвыб/с |
1 млн точек |
4 |
16 |
| MSO2024B |
200 МГц |
1 Гвыб/с |
1 млн точек |
4 |
16 |
- Пробники и принадлежности
| Пробник |
Описание |
| TDP0500 |
Дифференциальный пробник: 500 МГц, 5X/50X, ±42 В, TekVPI |
| TDP1000 |
Дифференциальный пробник: 1 ГГц, 5X/50X, ±42 В, TekVPI |
| THDP0100 |
Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 100 МГЦ, TekVPI |
| THDP0200 |
Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 200 МГЦ, TekVPI |
| TMDP0200 |
Дифференциальный ПРОБНИК; ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК НАПРЯЖЕНИЯ, 200 МГЦ, TekVPI; TMPD0200 |
Низковольтные несимметричные пробники
| Пробник |
Описание |
| TAP1500 |
Активный пробник: 1,5 ГГц, 10Х, несимметричный, TekVPI |
Пассивный пробник
| Пробник |
Описание |
| TPP0100 |
Пассивный пробник: 100 МГц, 10X, BNC |
| TPP0200 |
Пассивный пробник: 200 МГц, 10X, BNC |
Токовый пробник
| Пробник |
Описание |
| TCP0020 |
Пробник, переменного/постоянного тока; 20 А; полоса пропускания 50 МГц; интерфейс TekVPI, сертификат отслеживаемой калибровки |
| TCP0030 |
Current Probe: 120 MHz, 1 mA to 42 A, AC/DC, TekVPI |
| TCP0150 |
Токовый пробник: 20 МГц, от 5 мА до 212 А, перем./пост ток, TekVPI |
| TCP2020 |
ТОКОВЫЙ ПРОБНИК; СВЯЗЬ ПО ПОСТОЯННОМУ ТОКУ, ПОЛОСА ПРОПУСКАНИЯ 50 МГЦ, 20 А, ИНТЕРФЕЙС BNC |
- Пакеты ПО
| DPO2AUTO |
Модуль прикладных программ: запуск и анализ по сигналам автомобильных последовательных шин (CAN, LIN) |
| DPO2BND |
Модуль прикладных программ; модуль комплекта, включая DPO2AUTO, DPO2COMP и DPO2EMBD для цифро-аналоговых осциллографов серии DPO2000B |
| DPO2COMP |
Модуль прикладных программ: запуск и анализ по сигналам компьютерных последовательных шин (RS-232/422/485/UART) |
| DPO2EMBD |
Модуль прикладных программ: запуск и анализ по сигналам последовательных шин встраиваемых систем (I2C, SPI) |
| FPGAVIEW-A-MSO |
FPGAVIEW, ОБЕСПЕЧЕНИЕ ОСЦИЛЛОГРАФОВ СМЕШАННЫХ СИГНАЛОВ TEKTRONIX ДЛЯ ПЛИС МАРКИ ALTERA |
| FPGAVIEW-A-MSO-PC |
FIRST SILICON SOLUTIONS; FS2 FPGAVIEW, ОБЕСПЕЧЕНИЕ ОСЦИЛЛОГРАФОВ СЕРИИ MSO С ПЛИС МАРКИ ALTERA, ПРИВЯЗАНО К ПК, БЕССРОЧНАЯ ЛИЦЕНЗИЯ |
| FPGAVIEW-X-MSO |
FPGAVIEW, ОБЕСПЕЧЕНИЕ ОСЦИЛЛОГРАФОВ СМЕШАННЫХ СИГНАЛОВ TEKTRONIX ДЛЯ ПЛИС МАРКИ XILINX |
| FPGAVIEW-X-MSO-PC |
FIRST SILICON SOLUTIONS; FS2 FPGAVIEW, ОБЕСПЕЧЕНИЕ ОСЦИЛЛОГРАФОВ СЕРИИ MSO С ПЛИС МАРКИ XILINX, ПРИВЯЗАНО К ПК, БЕССРОЧНАЯ ЛИЦЕНЗИЯ |
| TSL3000A |
Tektronix smart lab solution for EE labs |
