- Общие сведения

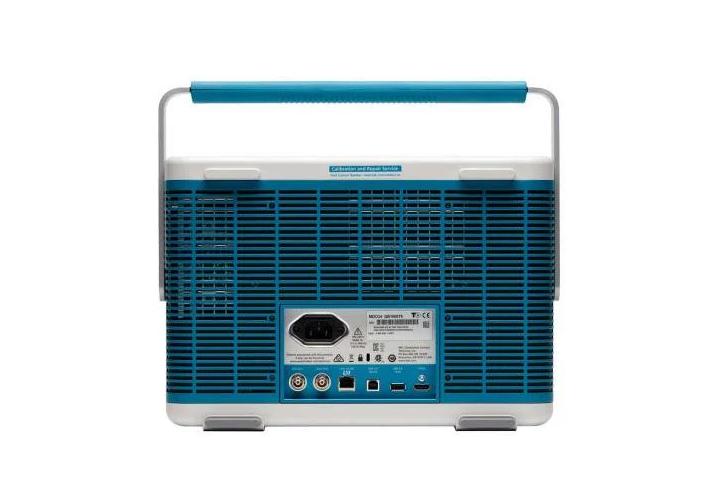

Это компактный портативный осциллограф с большим HD-дисплеем. Прибор оснащён инновационным интерфейсом с сенсорным управлением, ускоряющим обучение за счёт пошаговых инструкций. При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.
Самый большой дисплей для прибора этого класса и новаторский интерфейс пользователя

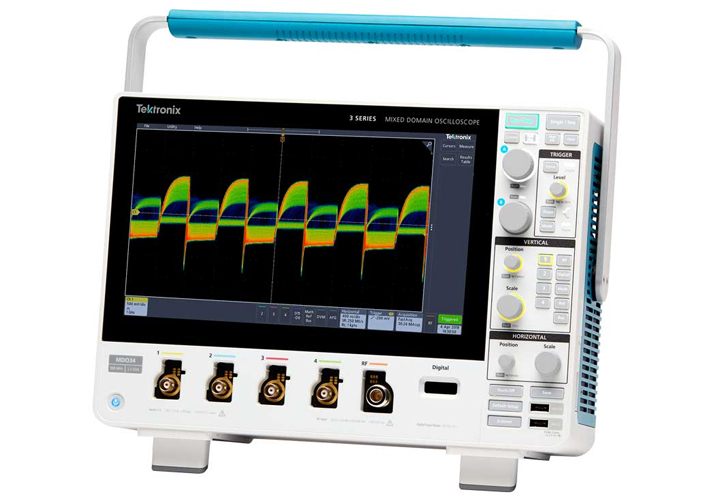

Осциллограф MDO Серии 3, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, может выполнять все функции высококлассного осциллографа.
- HD-дисплей с диагональю 11,6 дюйма
- Ёмкостный сенсорный дисплей с жестовым управлением
Сочетание компактности и многофункциональности
Несмотря на небольшую глубину — всего 15 см — осциллограф MDO Серии 3 обладает всеми необходимыми функциями. Это прибор с полным набором инструментов для проверки и диагностики сложных встроенных систем.
- Частота дискретизации до 5 Гвыб/с на всех аналоговых каналах
- Более 125 комбинаций запуска
- Десятки автоматических измерений
- Широкий выбор опций запуска и декодирования сигналов последовательных шин
- Дополнительные 16 цифровых логических каналов
- Опция встроенного анализатора спектра с полосой 1 ГГц или 3 ГГц
- Опция генератора сигналов произвольной формы/функций с частотой до 50 МГц
Общие технические характеристики
| Число входных каналов |
- 2 или 4 аналоговых
- 16 цифровых1
- 1 анализатор спектра1
|
| Полоса пропускания1 |
100 МГц, 200 МГц, 350 МГц, 500 МГц или 1 ГГц |
| Частота дискретизации |
- 5 Гвыб/с (модель с полосой 1 ГГц), 2,5 Гвыб/с (все другие модели) на аналоговых каналах
- До 8,25 Гвыб/с (при разрешении 121 пс) на цифровых каналах
|
| Длина записи |
10 млн точек на всех каналах |
| Анализатор спектра1 |
1 ГГц или 3 ГГц |
| Генератор сигналов1 |
Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы |
| Цифровой вольтметр2 |
4-разрядный для измерения ср. кв. значения перем. напряжения, пост. напряжения и ср. кв. значения пост. + перем. напряжения |
| Частотомер для сигнала запуска2 |
Измерения частоты с разрешением 5 разрядов |
| Расширенный анализ1 |
Автоматическое измерение характеристик электропитания |
| Поддержка протоколов1 |
- I2C, SPI
- RS-232, RS-422, RS-485, UART
- CAN, CAN FD, LIN, FlexRay
- MIL-STD-1553, ARINC 429
- I2S, LJ, RJ, TDM
- USB 2.0
|
| Дисплей |
- Диагональ 11,6 дюйма (295 мм)
- Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)
|
| Масса |
5,3 кг |
1 — Выбор опции с возможностью обновления
2 — Предоставляется бесплатно при регистрации прибора

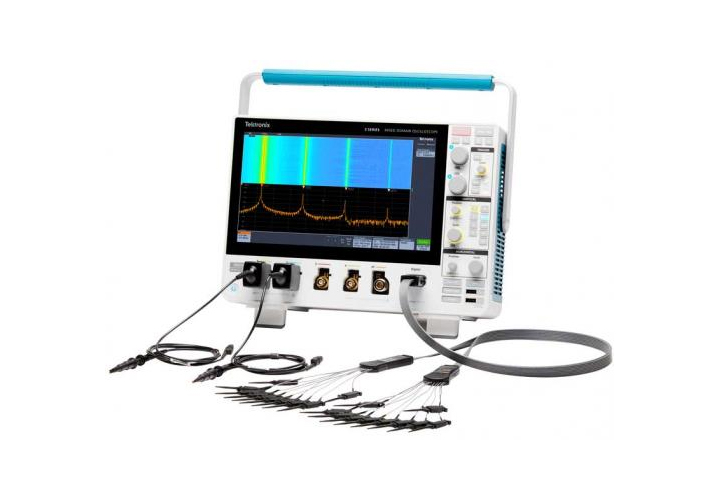

Встроенный анализатор спектра
Каким бы ни был уровень подготовки пользователя анализатора спектра — от экспертного до базового — он сможет работать со встроенным анализатором спектра. В отличие от других осциллографов, использующих для анализа спектра быстрое преобразование Фурье, анализатор, встроенный в осциллограф Серии 3, работает с реальным спектром.
- Опции встроенного анализатора спектра с полосой 1 ГГц или 3 ГГц
- Единственный в отрасли встроенный аппаратный анализатор спектра
- Сверхширокая полоса захвата — до 3 ГГц
Эффективная обновляемая конструкция
Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, с возможностью добавления и расширения функций по мере необходимости.
- Полоса пропускания до 1 ГГц
- Цифровые каналы: добавление 16 цифровых каналов при активации опции MSO
- Анализатор спектра с полосой до 3 ГГц
- Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
- Генератор сигналов произвольной формы и функций
- Расширенные функции анализа
- Запуск и декодирование сигналов последовательных шин
- Автоматическое измерение характеристик электропитания
- Модели
| Модель |
Полоса пропускания аналогового тракта |
Количество аналоговых каналов |
Цифровые каналы |
Частота дискретизации |
Длина записи |
Анализатор спектра |
| MDO32 |
От 100 МГц до 1 ГГц |
2 |
16 (опция) |
до 5 Гвыб/с |
10 млн точек |
До 3 ГГц (опция) |
| MDO34 |
От 100 МГц до 1 ГГц |
4 |
16 (опция) |
до 5 Гвыб/с |
10 млн точек |
До 3 ГГц (опция) |
- Сравнение
| |
Tektronix
MDO Серии 3 |
Tektronix
MDO3000 |
Keysight
3000T X-Series |
LeCroy
Wavesurfer 3000Z |
Rohde & Schwarz
Серия RTM3000 |
| Дисплей |
От 100 МГц до 1 ГГц |
От 100 МГц до 1 ГГц |
От 100 МГц до 1 ГГц |
От 100 МГц до 1 ГГц |
От 100 МГц до 1 ГГц |
| Число аналоговых каналов |
2 или 4 |
2 или 4 |
2 или 4 |
4 |
2 или 4 |
| Цифровые каналы (опция) |
16 |
16 |
16 |
16 |
16 |
| Частота дискретизации аналогового сигнала (все каналы) |
2,5 или 5 Гвыб/с |
2,5 или 5 Гвыб/с |
2,5 Гвыб/с |
1 или 2 Гвыб/с |
2,5 Гвыб/с |
| Длина записи (все каналы) |
10 млн точек |
10 млн точек |
4 млн точек |
10 млн точек |
40 млн точек |
| Встроенный анализатор спектра (опция) |
1 ГГц или 3 ГГц |
До 3 ГГц |
Нет |
Нет |
Нет |
| Встроенный генератор сигналов произвольной формы/функций (опция) |
50 Мгц |
50 Мгц |
20 МГц |
25 МГц |
25 МГц |
| Запуск и декодирование сигналов последовательных шин |
Да |
Да |
Да |
Да |
Да |
| Дисплей |
Сенсорный, 11,6 дюйма
(1920 x 1080) |
Сенсорный, 9 дюймов
(800 x 480) |
Сенсорный, 8,5 дюйма
(800 x 480) |
Сенсорный, 10,1 дюйма
(1024 x 600) |
Сенсорный, 10,1 дюйма
(1280 x 800) |
| Стандартная гарантия |
3 года |
3 года |
3 года |
3 года |
3 года |
- Пробники и принадлежности
Высоковольтные дифференциальные пробники
| Пробник |
Описание |
| TDP0500 |
Дифференциальный пробник: 500 МГц, 5X/50X, ±42 В, TekVPI |
| TDP1000 |
Дифференциальный пробник: 1 ГГц, 5X/50X, ±42 В, TekVPI |
| THDP0100 |
Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 100 МГЦ, TekVPI |
| THDP0200 |
Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 200 МГЦ, TekVPI |
| TMDP0200 |
Дифференциальный ПРОБНИК; ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК НАПРЯЖЕНИЯ, 200 МГЦ, TekVPI; TMPD0200 |
Высоковольтные несимметричные пробники
| Пробник |
Описание |
| TPP0850 |
Высоковольтный пробник: 800 МГц, 50X, 2,5 кВ, несимметричный, BNC |
Низковольтные дифференциальные пробники
| Пробник |
Описание |
| ADA400A |
УСИЛИТЕЛЬ, ДИФФЕРЕНЦИАЛЬНЫЙ; МИКРОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ — СЕРТИФИКАТ ОТСЛЕЖИВАЕМОЙ КАЛИБРОВКИ |
| TDP1500 |
Дифференциальный пробник: 1,5 ГГц, 1X/10X, ±8,5 В, TekVPI |
| TDP3500 |
Дифференциальный пробник: 3,5 ГГц, 5X, ±2 В, TekVPI |
Низковольтные несимметричные пробники
| Пробник |
Описание |
| TAP1500 |
Активный пробник: 1,5 ГГц, 10Х, несимметричный, TekVPI |
| TAP2500 |
Активный пробник: 2,5 ГГц, 10Х, несимметричный, TekVPI |
| TAP3500 |
Активный пробник: 3,5 ГГц, 10Х, несимметричный, TekVPI |
Пассивный пробник
| Пробник |
Описание |
| TPP0100 |
Пассивный пробник: 100 МГц, 10X, BNC |
| TPP0200 |
Пассивный пробник: 200 МГц, 10X, BNC |
| TPP0250 |
Пассивный пробник: 250 МГц, 10X, TekVPI |
| TPP0500B |
Пассивный пробник: 500 МГц, 10X, TekVPI |
| TPP0502 |
Пассивный пробник: 500 МГц, 2X, TekVPI |
| TPP1000 |
Пассивный пробник: 1 ГГц, 10X, TekVPI |
Пробники с гальванической развязкой
| Пробник |
Описание |
| TIVH02 |
Дифференциальный пробник IsoVu с оптической развязкой, 200 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH02L |
Дифференциальный пробник IsoVu с оптической развязкой, 200 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH05 |
Дифференциальный пробник IsoVu с оптической развязкой, 500 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH05L |
Дифференциальный пробник IsoVu с оптической развязкой, 500 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH08 |
Дифференциальный пробник IsoVu с оптической развязкой, 800 МГц, TekVPI, кабель 3 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVH08L |
Дифференциальный пробник IsoVu с оптической развязкой, 800 МГц, TekVPI, кабель 10 м, с наконечниками 50X(MMCX50X) и 500X(SQPIN500X) |
| TIVM1 |
Дифференциальный пробник IsoVu с оптической развязкой, 1 ГГц, TekVPI, кабель 3 м, с наконечниками 5X(IVTIP5X) и 25X(IVTIP25X) |
| TIVM1L |
Дифференциальный пробник IsoVu с оптической развязкой, 1 ГГц, TekVPI, кабель 10 м, с наконечниками 5X(IVTIP5X) и 25X(IVTIP25X) |
Токовый пробник
| Пробник |
Описание |
| A621 |
Токовый пробник: 50 кГц, от 10 мА до 2000 А, переменный ток, BNC |
| A622 |
Токовый пробник: 100 кГц, от 10 мА до 100 А, перем./пост. ток, BNC |
| TCP0020 |
Пробник, переменного/постоянного тока; 20 А; полоса пропускания 50 МГц; интерфейс TekVPI, сертификат отслеживаемой калибровки |
| TCP0030A |
Пробник переменного/постоянного тока, основные характеристики: до 30 А постоянного тока, от 0 до 120 МГц; интерфейс TekVPI, отслеживаемый сертификат калибровки. |
| TCP0150 |
Токовый пробник: 20 МГц, от 5 мА до 212 А, перем./пост ток, TekVPI |
| TCP303 |
ПРОБНИК; ПЕРЕМЕННОГО/ПОСТОЯННОГО ТОКА; ПОСТОЯННОГО ТОКА 15 МГЦ, 150 А ПОСТ. ТОКА — СЕРТИФИКАТ ОТСЛЕЖИВАЕМОЙ КАЛИБРОВКИ |
| TCP305A |
Пробник, пер./пост. тока; 50 А пост. тока, 0–50 МГц, сертификат отслеживаемой калибровки |
| TCP312A |
Пробник, пер./пост. тока; 30 А пост. тока, 0–100 МГц, сертификат отслеживаемой калибровки |
| TCP404XL |
ПРОБНИК ПОСТОЯННОГО/ПЕРЕМЕННОГО ТОКА; ПОСТ. ТОК 2 МГЦ, 500 А ПОСТ. ТОКА, 750 А ПОСТ. ТОКА C ПОНИЖЕНИЕМ СО СКВАЖНОСТЬЮ — СЕРТИФИКАТ ОТСЛЕЖИВАЕМОЙ КАЛИБРОВКИ |
| Принадлежность |
Описание |
| 119414600 |
КОМПЛЕКТ ПРОБНИКОВ; ИЗМЕРЕНИЯ РАДИОЧАСТОТНОГО СИГНАЛА; КОМПЛЕКТ ПРОБНИКОВ ДЛЯ БЛИЖНЕГО ЭЛЕКТРОМАГНИТНОГО ПОЛЯ, РУЧНОЙ |
| 119660900 |
АНТЕННА, С РЕЗИНОВЫМ ПОКРЫТИЕМ, С РАЗЪЕМОМ BNC, KD4 ОВЧ, НЕНАСТРОЕННАЯ, РЕЗИНОВЫЙ КОЛПАЧОК ПРИКЛЕЕН |
| HC3 |
Hard transit case for the 3 Series MDO (includes front cover) |
| P6316 |
ПРОБНИК MSO; УНИВЕРСАЛЬНЫЙ ПРОБНИК, 16 КАНАЛОВ |
| RM3 |
RACKMOUNT KIT FOR 3 SERIES OSCILLOSCOPES |
| SC3 |
Soft carrying case for 3 Series oscilloscopes (includes front protective cover) |
| TEK-DPG |
Принадлежность, тестовая оснастка для компенсации пробников с интерфейсом TekVPI |
| TEK-USB-488 |
КОММУНИКАЦИОННЫЙ АДАПТЕР USB — IEEE488 (GPIB) ДЛЯ ПРИБОРОВ TEKTRONIX, СООТВЕТСТВУЮЩИХ USBTMC-USB488 |
| TPA-BNC |
Адаптер пробника TekProbe-BNC — TekVPI |
| TPA-N-PRE |
Внешний предварительный усилитель, разъем TPA, вход SMA |
| TPA-N-VPI |
Адаптер пробника, разъем типа -N — TekVPI |
