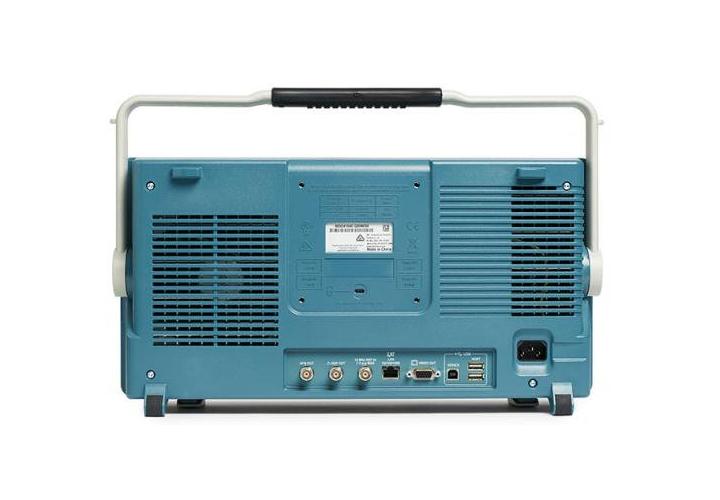

MDO4000

Общие сведения

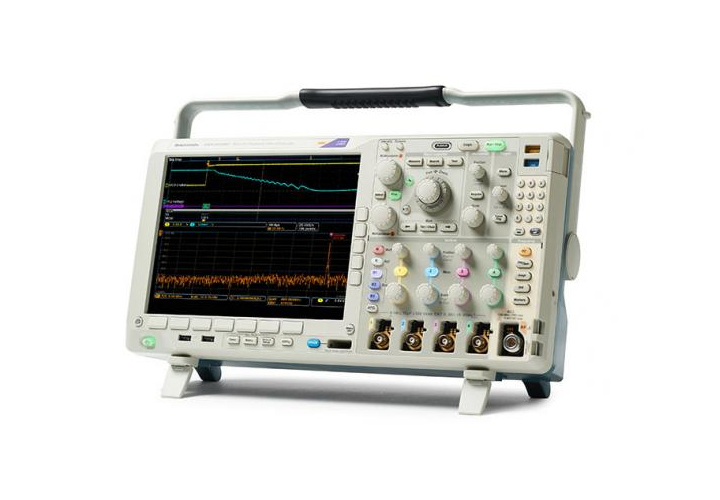

Больше, чем просто мощный осциллограф

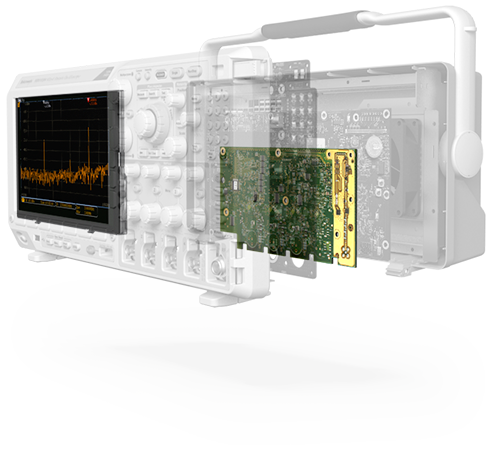

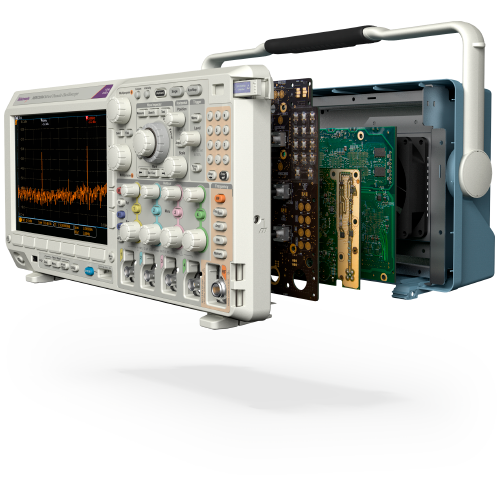

Сегодня разрабатываемые инженерами устройства — это сложный комплекс из процессоров, последовательных шин и беспроводных интерфейсов. «Сердцем» MDO4000C является зарекомендовавший себя осциллограф Tektronix, соединенный с допускающей расширение платформой. Конфигурацию прибора можно составить в соответствии с требованиями к выполнению измерений. Можно добавить 16 логических каналов, генератор сигналов произвольной формы 50 МГц, анализатор протоколов и встраиваемый аппаратный анализатор спектра до 3 или 6 ГГц для облегчения решения сложных задач при проектировании.


Основные преимущества


  • Встроенная синхронизируемая система сбора данных — более 125 вариантов запуска по событиям во временной И частотной областях
  • Длина записи с использованием элементов управления Wave Inspector® — 20 млн точек
  • Полностью аппаратный анализатор спектра позволяет выполнять спектральный анализ
  • Возможность расширения функциональности позволит полноценно использовать прибор и в будущем

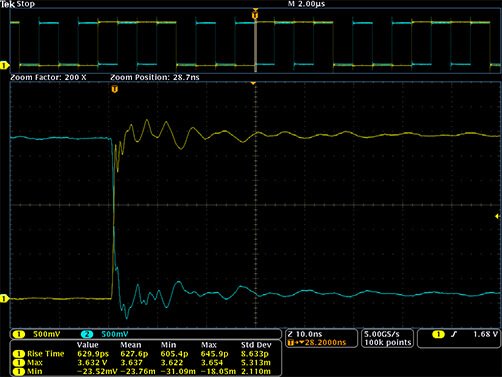

Выполнение измерений с высокой точностью

Попросту говоря, осциллографы серии MDO созданы для выполнения самых точных измерений в отрасли и обеспечивают получение подробнейшей информации о разрабатываемых устройствах. MDO4000C позволяет проводить измерения на фактических собранных данных, тогда как многие другие приборы делают лишь моментальный снимок и предоставляют возможность выполнить измерения на отображаемых данных. И это ещё не все. Мы гарантируем значения большего количества технических характеристик по сравнению со многими конкурентами, что обеспечивает полную достоверность результатов выполненных при помощи MDO4000C измерений. В конечном итоге, точность измерений оказывает влияние на эффективность разрабатываемых систем. Зачем соглашаться на что-либо менее точное?


Самые совершенные в отрасли пробники включены в комплект каждой покупки

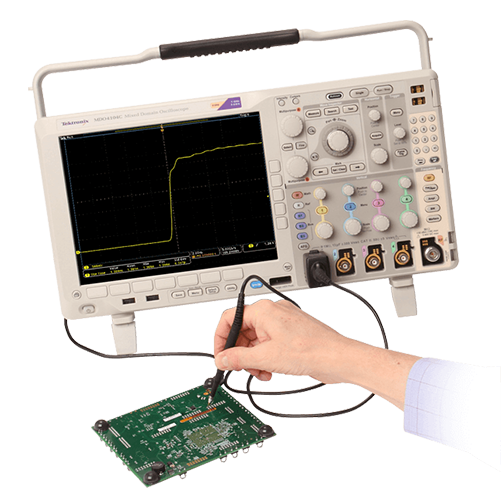

Основным элементом при измерении параметров сигнального тракта является пробник, качеством которого не следует пренебрегать. Самые совершенные в отрасли пробники включены в комплект поставки MDO4000C. Пригодные для работы с осциллографом пробники серии TPP с лучшей в отрасли вносимой емкостью 3,9 пФ и полосой пропускания станут надежным инструментом для повседневного использования.


Основные преимущества


  • Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
  • Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
  • Полоса пропускания пробника 500 МГц или 1 ГГц соответствует полосе пропускания осциллографа

Беспроводные измерения — на совершенно новом уровне

Когда результаты измерения РЧ характеристик вызывают улыбку или чувство досады, работа с осциллографом MDO4000C со встроенным аппаратным анализатором спектра и ПО SignalVu-PC сгладит эти эмоции. В отличие от осциллографов, в которых предлагаются «спектральный анализ» с использованием быстрого преобразования Фурье, осциллограф MDO4000C с настоящим анализатором спектра имеет синхронизируемую систему сбора данных, включающую аналоговые, цифровые каналы и каналы анализатора спектра. Можно выполнять измерения РЧ характеристик на частотах до 6 ГГц и соотносить события в частотной области с вызвавшими их явлениями во временной области.


Основные преимущества


  • Доступен дополнительный анализатор спектра 3 или 6 ГГц
  • Единственный в отрасли встроенный аппаратный анализатор спектра
  • Анализ спектра, синхронизированный по времени с аналоговыми и цифровыми осциллограммами

Случается всякое! Лучше обеспечить защиту

Компания предлагает план, покрывающий случайные повреждения, который является единственным в отрасли. Он действительно покрывает повреждения экрана, повреждения из-за проливов, разрушение монтажных элементов и повреждения в результате электростатического разряда или электрических перенапряжений. Снизить незапланированные расходы на ремонт или замену поможет комплексный план защиты.

Сопоставительное сравнение

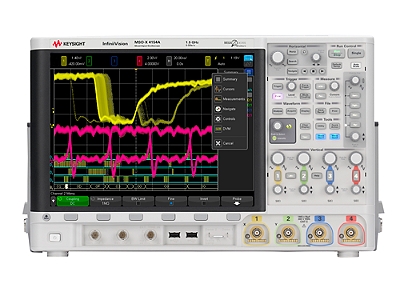

  Осциллограф серии MDO4000C Осциллограф серии InfiniiVision 4000 X
Длина записи

Не более 20 млн точек по 4 каналам

максимально 2 млн точек по 4 каналам

Измерения

Данных сигнала

На отображаемых данных

Анализатор спектра

Специальный аппаратный анализатор спектра

Нет.
На входе осциллографа используется стробируемое БПФ

Диапазон радиочастот

От 9 кГц до 6 ГГц

Макс. диапазон ограничен масштабом времени по горизонтали
<15 ГГц

Пассивные пробники в комплекте

До 1 ГГц — гарантия 1 год

700 МГц — гарантия 90 дней

Емкостная нагрузка от пробника

3,9 пФ

9,5 пФ

Модели
Модель Полоса пропускания аналогового тракта Частота дискретизации Длина записи Количество аналоговых каналов Цифровые каналы Анализатор спектра Выход генератора функций
MDO4024C 200 МГц 2,5 Гвыб/с 20 млн точек 4 16 (опция) До 6 ГГц

1 (опция)

MDO4034C 350 МГц 2,5 Гвыб/с 20 млн точек 4 16 (опция) До 6 ГГц

1 (опция)

MDO4054C 500 МГц 2,5 Гвыб/с 20 млн точек 4 16 (опция) До 6 ГГц

1 (опция)

MDO4104C 1 ГГц 2,5–5 Гвыб/с 20 млн точек 4 16 (опция) До 6 ГГц

1 (опция)

Сравнение
Tektronix
MDO4000C
Tektronix
MDO3000
Keysight
серия 4000 X
LeCroy
HDO4000
R&S
серия RTE1000
R&S
серия RTM2000
Дисплей От 200 МГц до 1 ГГц От 100 МГц до 1 ГГц От 200 МГц до 1,5 ГГц От 200 МГц до 1 ГГц От 200 МГц до 1 ГГц От 200 МГц до 1 ГГц
Возможность расширить полосу пропускания Да Да Да -- -- Да
Число аналоговых каналов 4 2 или 4 2 или 4 2 или 4 2 или 4 2 или 4
Частота дискретизации аналогового сигнала до 5 Гвыб/с до 5 Гвыб/с до 5 Гвыб/с До 2,5 Гвыб/с до 5 Гвыб/с до 5 Гвыб/с
Стандартная длина записи (все каналы) 20 млн точек 10 млн точек 2 млн точек 12,5 млн точек 10 млн точек 10 млн точек
Встраиваемый генератор сигналов произвольной формы/функций 50 МГц (по заказу) 50 МГц (по заказу) 20 МГц (по заказу) -- -- --
Встроенные логические каналы (MSO) 16 (по заказу) 16 (по заказу) 16 (по заказу) 16 (по заказу) 16 (по заказу) 16 (по заказу)
Встроенный аппаратный анализатор спектра До 6 ГГц (по заказу) До 3 ГГц (по заказу) -- -- -- --
Полная синхронизация аналоговых, цифровых и РЧ каналов Да -- -- -- -- --
Стандартные пробники до 1 ГГц, пассивный до 1 ГГц, пассивный До 700 МГц, пассивный До 500 МГц, пассивный До 500 МГц, пассивный До 500 МГц, пассивный
Стандартная гарантия 3 года 3 года 3 года 3 года 3 года 3 года
Пробники и принадлежности
Принадлежность Описание
119414600 КОМПЛЕКТ ПРОБНИКОВ; ИЗМЕРЕНИЯ РАДИОЧАСТОТНОГО СИГНАЛА; КОМПЛЕКТ ПРОБНИКОВ ДЛЯ БЛИЖНЕГО ЭЛЕКТРОМАГНИТНОГО ПОЛЯ, РУЧНОЙ
119660900 АНТЕННА, С РЕЗИНОВЫМ ПОКРЫТИЕМ, С РАЗЪЕМОМ BNC, KD4 ОВЧ, НЕНАСТРОЕННАЯ, РЕЗИНОВЫЙ КОЛПАЧОК ПРИКЛЕЕН
HCTEK54 Жесткий кейс для транспортировки
RMD5000 Набор для монтажа в стойку
TPA-N-PRE Внешний предварительный усилитель, разъем TPA, вход SMA
TPA-N-VPI Адаптер пробника, разъем типа -N — TekVPI
Документация
