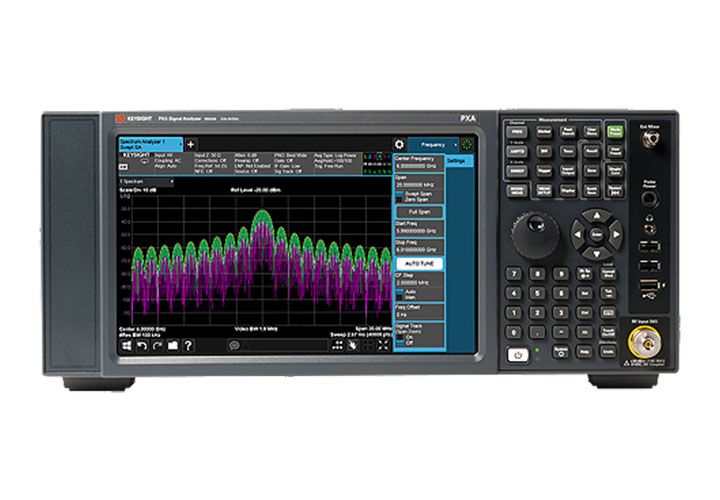

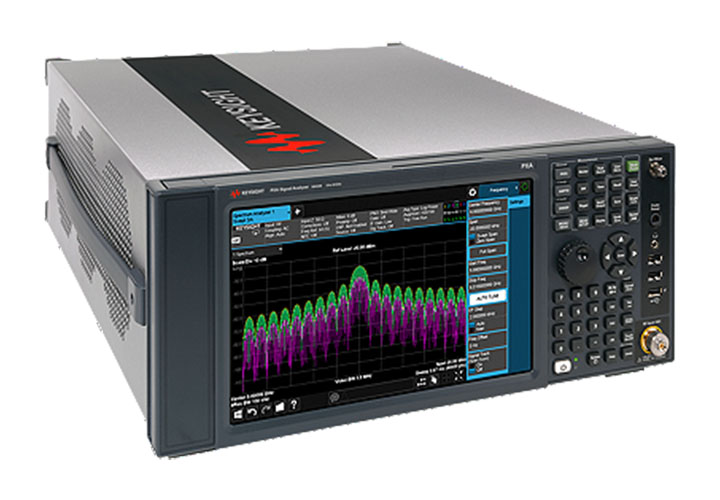

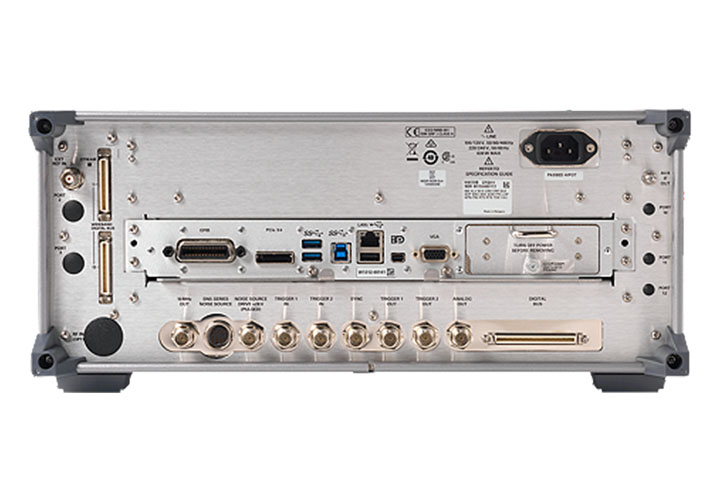

N9030B PXA Анализатор сигналов

Общие сведения

Разработка и тестирование перспективных устройств с помощью анализатора сигналов с эталонными характеристиками Сигнал/Анализ


Анализаторы сигналов PXA идеально подходят для выполнения высокопроизводительных измерений в ходе научно-исследовательских и опытно-конструкторских работ в аэрокосмической и оборонной отраслях и области коммерческой беспроводной связи. Анализатор PXA обеспечивает анализ сигналов в более широком диапазоне частот, уменьшение погрешности измерений и выявление ранее скрытых сигналов с помощьюфункции снижения уровня собственных шумов(NFE). Исследование самых сложных сигналов с помощью широкого набора измерительных приложений и возможностей демодуляции анализатора PXA или функций анализа спектра в режиме реального времени за счет добавления дополнительных опций.

Функции
  • Широкие возможности по анализу сигналов в диапазоне частот от 2 Гц до 50 ГГц при полосе анализа до 510 МГц.
  • Возможность обнаружения слабых сигналов в присутствии сигналов более высокого уровня благодаря динамическому диапазону, свободному от паразитных составляющих, до 75 дБ
  • Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей Keysight
  • Регистрация и анализ данных и моделирование сценариев в режиме реального времени благодаря возможности потоковой передачи данных в полосе до 255 МГц
  • Упрощение процесса тестирования благодаря специализированным измерительным приложениям серии X
  • Эффективное выявление неисправностей с помощью программы векторного анализа сигналов 89600 VSA
  • Возможность захвата импульсных помех и нестационарных сигналов благодаря дополнительным возможностям анализа спектра в режиме реального времени
  • Соответствие строгим требованиям по защите данных благодаря съемному твердотельному накопителю и другим дополнительным функциям
Характеристики
Частота 2 Гц до 50 ГГц
Опции расширения диапазона частот 3,6; 8,4; 13,6; 26,5; 43; 44, 50 ГГц, смесители до 1,1 ТГц
Максимальная полоса анализа / пропускания 160 МГц
Опции расширения полосы анализа 25 МГц (станд.); 40 МГц; 85 МГц; 160 МГц
Максимальная полоса пропускания реального времени 160 МГц
Полоса анализа в режиме реального времени 85 МГц, 160 МГц
Средний уровень собственных шумов (1 ГГц) -171 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -132 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -132 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -146 дБн/Гц
Суммарная погрешность уровня сигнала / измерения ±0,19 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +22 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц 119 дБ
Приложения общего назначения
  • Программа векторного анализа сигналов 89600 VSA
  • Аналоговая демодуляция
  • Предквалиф. испытания на соотв. требованиям по ЭМС
  • Гибкий анализ цифровой модуляции
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени
  • Обеспечение совместимости по программным кодам
  • Обеспечение совместимости по кодам SCPI
  • Тестирование по методу «воздействие-отклик»
  • MATLAB
Приложения для сотовой связи
  • TD-SCDMA с технологией HSDPA/HSUPA/8PSK
  • 1xEV-DO
  • GSM/EDGE/EDGE Evolution
  • LTE/LTE-Advanced
  • W-CDMA/HSPA/HSPA+
  • cdma2000
  • cdmaOne
  • iDEN/WiDEN/MotoTalk
Приложения для систем беспроводной связи
  • 802.16 OFDMA
  • Bluetooth® (BR/EDR/LE4.2/5.0)
  • WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
Приложения для цифрового видео
  • Цифровое кабельное телевидение
  • DTM B
  • DVB-T/H/T2/T2-Lite
  • ISDB-T/Tmm
Уровень производительности ◆◆◆◆◆◇
Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
Мин. длительность для 100%-ой вероятности захвата 3,57 мкс
Длительность обнаруж. сигнала (сигнал/маска >60дБ) 5 нс
Динамич. диапазон, своб. от паразит. составляющих 75 дБн
Полоса частот в частотной/временной области 160 МГц
Режимы отображения
  • Плотность
  • Спектрограмма
  • Спектрограмма плотности
  • Зависимость мощности от времени (спектр)
  • Зависимость мощности от времени (спектрограмма)
  • Зависимость мощности от времени
Запуск
  • Запуск по частотной маске (FMT)
  • Запуск с временным разделением сигналов (TQT)
  • Запуск по уровню
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
Комплектация
  • Измерительное приложение для анализа спектра
  • Высокопроизводительный одноядерный процессор, ОЗУ 4 Гбайт, съемный твердотельный жесткий диск
  • Механический аттенюатор с малым шагом ослабления
  • Полоса демодуляции 10 МГц
  • Цифровой процессор с памятью 2 Гбайт
  • Улучшенные характеристики по фазовым шумам
  • Функция быстрого свипирования
  • Функция устранения эффекта просачивания гетеродина и внутренних интермодуляционных искажений
  • Расширение нижней границы диапазона частот
  • Функция понижения уровня собственных шумов
  • Прецизионный генератор опорной частоты
  • Операционная система Windows Embedded Standard 7
  • Канал передачи данных в режиме реального времени (полоса частот 40 МГц)
  • Мышь, клавиатура
  • Руководство пользователя
  • Защитная крышка передней панели
  • Кабель питания
