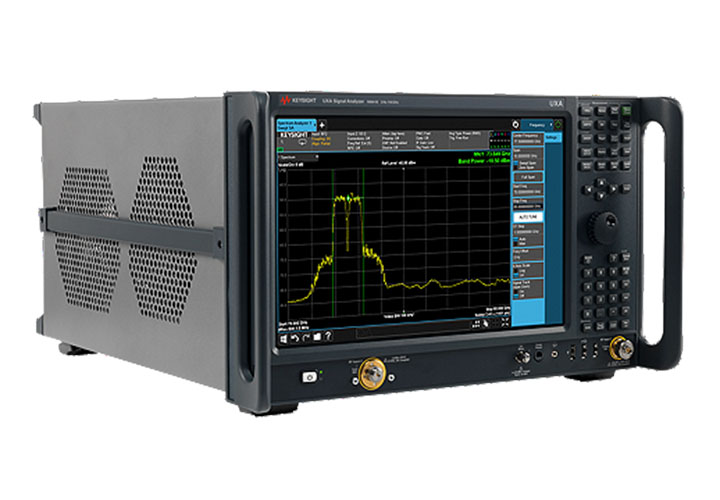

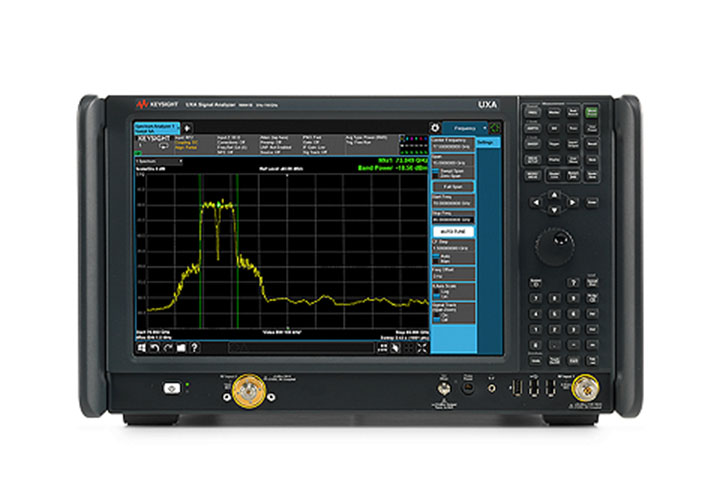

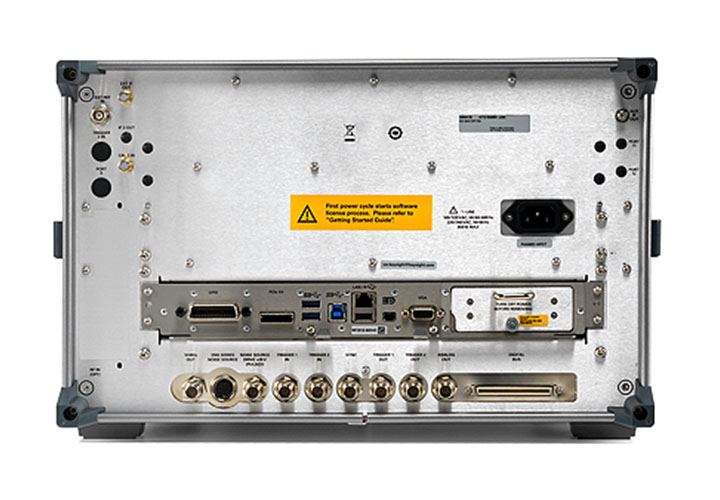

N9041B UXA Анализатор сигналов

Общие сведения

Разработка и тестирование перспективных устройств с использованием самой передовой платформы для анализа сигналов


Превосходные характеристики анализаторов сигналов UXA позволяют исследовать самые сложные современные сигналы (нестационарные, широкополосные и с быстрой перестройкой рабочей частоты) систем спутниковой связи, радиолокационных систем, средств радиоэлектронной борьбы, а также сигналы стандартов 5G, 802.11ax/ay и др. Благодаря лучшим в отрасли показателям по фазовым шумам и широкому динамическому диапазону, свободному от побочных составляющих, вы сможете с высокой степенью достоверности измерить характеристики разрабатываемого устройства.

Функции
  • Анализ широкополосных сигналов, например, автомобильных радаров или коммуникационных сигналов стандарта 5G, в полосе анализа до 1 ГГц или до 5 ГГц при использовании внешнего оборудования
  • Непрерывная развертка в диапазоне частот до 110 ГГц
  • Возможность захвата слабых паразитных сигналов благодаря низкому значению среднего уровня собственных шумов (DANL): от –150 дБм/Гц на частоте более 50 ГГц
  • Регистрация и анализ сигналов в режиме реального времени благодаря возможности потоковой передачи данных в полосе до 255 МГц
  • Совместимость с измерительными приложениями серии Х позволяет упростить выполнение сложных измерений и обеспечить воспроизводимость результатов
  • Использование опции анализа сигналов в режиме реального времени обеспечивает обнаружение трудноуловимых сигналов длительностью от 3,51 мкс
  • Возможность детального представления широкополосных сигналов на экране с диагональю 35,8 см (14,1 дюйма)
Характеристики
Частота 2 Гц до 110 ГГц
Опции расширения диапазона частот 90 ГГц, 110 ГГц
Максимальная полоса анализа / пропускания 1 ГГц
Опции расширения полосы анализа 25 МГц (стандарт.), 40 МГц, 1 ГГц
Максимальная полоса пропускания реального времени 255 МГц
Полоса анализа в режиме реального времени 255 МГц
Средний уровень собственных шумов (1 ГГц) -171 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -136 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -136 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -146 дБн/Гц
Суммарная погрешность уровня сигнала / измерения ±0,16 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +22 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц 116 дБ
Приложения общего назначения
  • Программа векторного анализа сигналов 89600 VSA
  • Аналоговая демодуляция
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени
  • EMI
  • MATLAB
  • Vector Modulation Analysis
Приложения для сотовой связи
  • GSM/EDGE
  • LTE/LTE-Advanced
  • NB-IoT
  • W-CDMA/HSPA/HSPA+
Приложения для систем беспроводной связи
  • Bluetooth® (BR/EDR/LE4.2/5.0)
  • Short Range Communications (ZigBee, Z-Wave)
  • WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)
Приложения для цифрового видео -
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц -
Уровень производительности ◆◆◆◆◆◆
Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
Мин. длительность для 100%-ой вероятности захвата 3,517 мкс
Длительность обнаруж. сигнала (сигнал/маска >60дБ) 3,33 нс
Динамич. диапазон, своб. от паразит. составляющих 78 дБн
Полоса частот в частотной/временной области 255 МГц
Режимы отображения
  • Плотность
  • Спектрограмма
  • Спектрограмма плотности
  • Зависимость мощности от времени (спектр)
  • Зависимость мощности от времени (спектрограмма)
  • Зависимость мощности от времени
Запуск
  • Запуск по частотной маске (FMT)
  • Запуск с временным разделением сигналов (TQT)
  • Запуск по уровню
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
  • Density
  • Density Spectrogram
  • PvT (Power vs Time)
  • PvT (Power vs Time) Spectrogram
  • Spectrogram
Приложения с функцией запуска по частотной маске
  • Программа векторного анализа сигналов 89600 VSA
  • Анализатор спектра реального времени
  • Pulse Measurement Application
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. -155 дБм/Гц
Наличие измерительных приложений Да
Реального времени Нет
Комплектация
  • Полоса демодуляции 25 МГц
  • Широкополосные выходы ПЧ (1 ГГц и 5 ГГц)
  • Расширенный набор функций отображения
  • Порт для внешних смесителей
  • Обход СВЧ-преселектора (менее 50 ГГц)
  • Тракт с пониженным уровнем шумов
  • Расширение нижней границы диапазона частот
  • Механический ступенчатый аттенюатор
  • Улучшенные характеристики по фазовым шумам
  • Функция быстрого свипирования
  • Функция устранения эффекта просачивания гетеродина и интермодуляционных искажений
  • Функция понижения уровня собственных шумов
  • Прецизионный опорный генератор
  • Канал передачи данных в реальном времени (полоса частот до 40 МГц)
  • Краткое руководство по работе с прибором
  • Крышки передней и задней панели
  • Тренинг по основам работы с прибором
