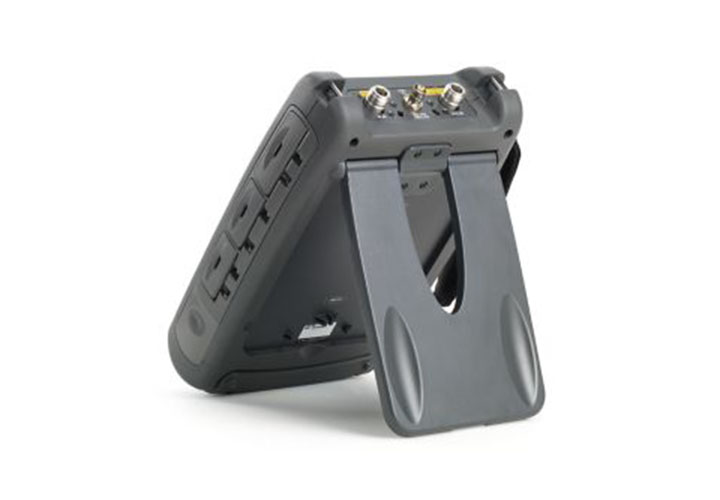

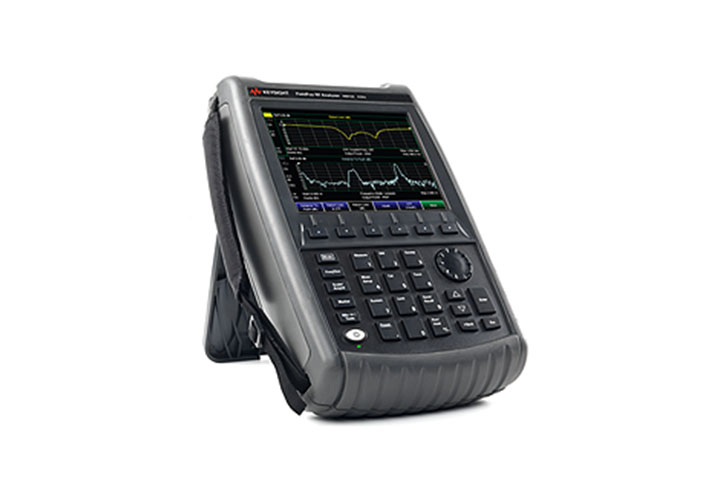

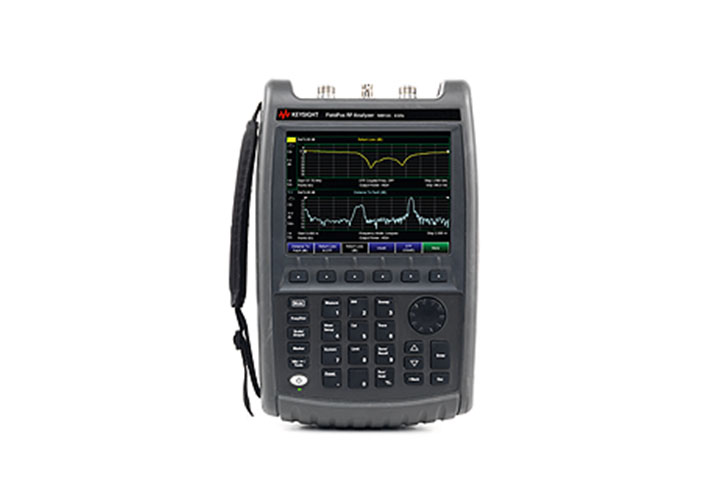

N9912A Портативный анализатор FieldFox, 4 ГГц / 6 ГГц

Общие сведения
  • Диапазон частот (анализатор антенно-фидерных устройств и векторный анализатор цепей): от 2 МГц до 4 ГГц или 6 ГГц
  • Диапазон частот (анализатор спектра): от 100 кГц до 4 ГГц или 6 ГГц
  • Самый универсальный в мире портативный ВЧ анализатор: стандартная конфигурация включает анализатор антенно-фидерных устройств
  • Возможность расширения функциональных возможностей прибора с помощью опций векторного анализатора цепей, анализатора спектра, встроенного измерителя мощности и др.
  • Сокращение времени тестирования благодаря возможности одновременного измерения обратных потерь и расстояния до неоднородности за один проход развертки
  • Упрощенная процедура калибровки в полевых условиях с помощью функции быстрой калибровки QuickCal
  • Удобное измерение средней и пиковой мощности и параметров импульсов с помощью преобразователей мощности с шиной USB
  • Самый легкий в своем классе анализатор «все-в-одном» массой всего 2,8 кг
Характеристики
Максимальная частота 4 ГГц или 6 ГГц
Начальная частота (анализатор АФУ / ВАЦ) 2 МГц
Начальная частота анализатора спектра 5 кГц
Динамический диапазон 49 дБ
Выходная мощность < 7 дБм
Зашумленность графика -
Количество встроенных портов 2 порта
Максимальная скорость (201 точка, 1 развертка) 240 мс
Тип прибора Комбинированный анализатор
Приложения
  • Измерение расстояния до неоднородности
  • Балансировка кабелей
  • Обратные потери
  • Вносимые потери / Коэф. усиления
  • Interference Analysis
  • Power Measurements
Компоненты
  • Кабели
  • Антенны
  • Усилители
  • Фильтры
  • Устройства кабельного ТВ, 75 Ом
Дополнительные возможности, связанные с АФУ/ВАЦ
  • QuickCal (сокращенный вариант)
  • Векторный вольтметр
Дополнительные функции анализатора сигналов Встроенный измеритель мощности
Системные возможности Приемник GPS (только внешний)
Измерение мощности с помощью USB-измерителя
  • Непрерывная генерация сигналов/режим свипирования
  • Сдвиг частоты
  • Анализ ВЧ-импульсов датчиком пиковой мощности
Диапазон ослабления аттенюатора (стандарт. компл.) 31 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 1 дБ
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц -
Средний уровень собственных шумов (1 ГГц) -148 дБм
Максимальная полоса анализа / пропускания -
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -115 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -88 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +18 дБм
Наличие измерительных приложений Да
Суммарная погрешность уровня сигнала / измерения ±0,5 дБ
Опции расширения полосы анализа 5 МГц
Опции расширения диапазона частот -
Уровень производительности ◆◆◆◇◇◇
Приложения для сотовой связи -
Приложения для цифрового видео -
Приложения общего назначения
  • AM/FM - настройка на сигнал и режим прослушивания
  • Определение места неисправности кабеля
  • Измерение напряженности поля
  • Измерение спектрограммы
  • Тестирование по методу «воздействие-отклик»
Приложения для систем беспроводной связи -
Ручные Да
Комплектация
  • Адаптер переменного/постоянного тока
  • Кабель питания
  • Аккумуляторная батарея
  • Кабель для подключения к сети LAN
  • Сумка с ремнями для переноски прибора за спиной или на плече
  • Краткое руководство по работе с прибором и руководство пользователя
