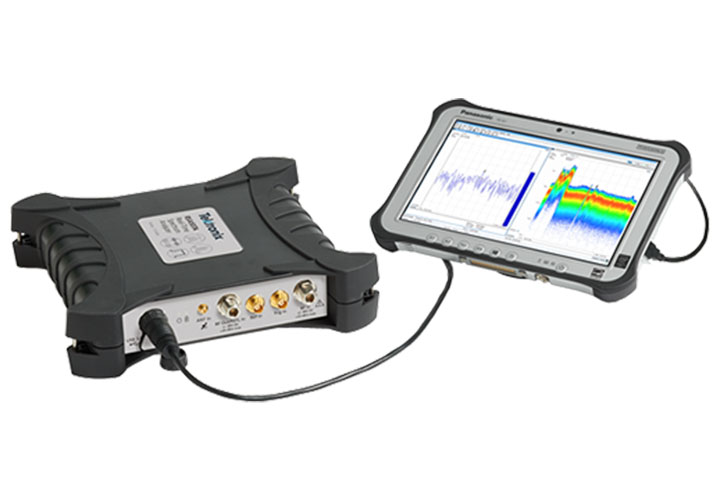

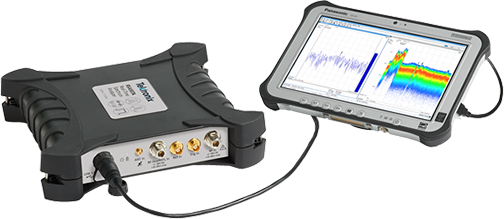

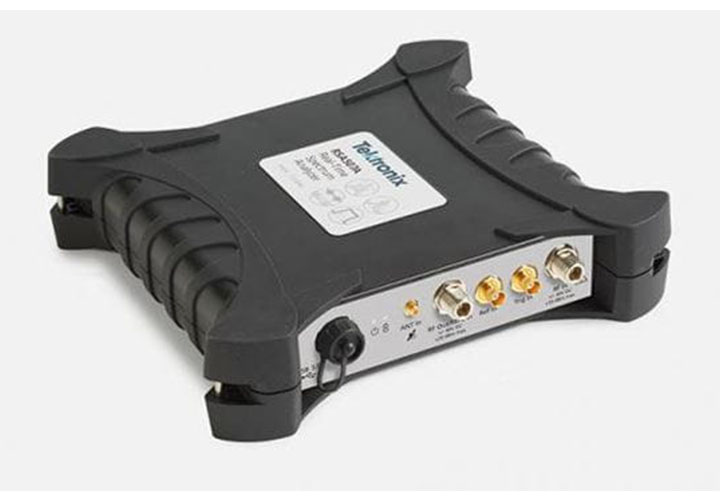

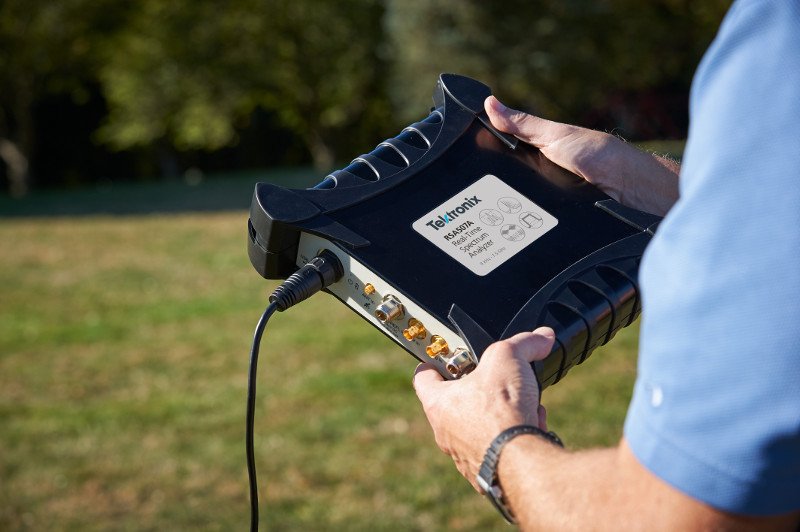

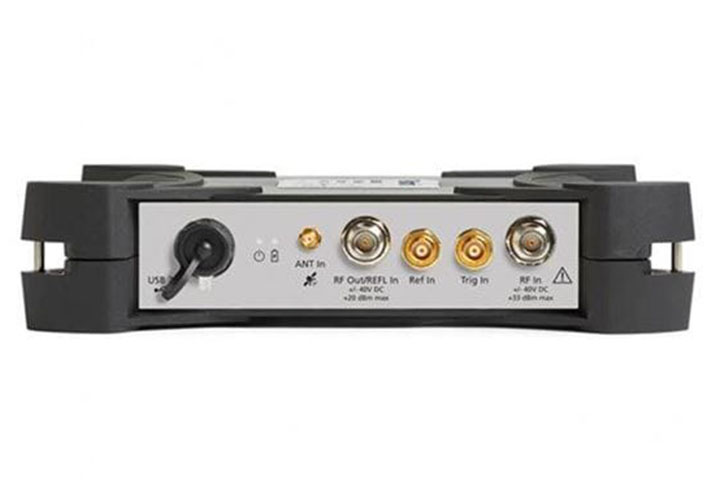

Анализаторы спектра реального времени серии RSA500

Общие сведения
Производительность без компромиссов

Анализатор RSA500 имеет производительность, соответствующую представленным на рынке обычным анализаторам спектра среднего уровня. Но благодаря свипированию частоты в реальном времени и повышению в 4 раза скорости сканирования, которые отличают этот прибор от других анализаторов спектра, он уверенно обнаруживает важные сигналы и существенно сокращает сроки выполнения заданий. С этим прибором даже для самых сложных задач не нужны никакие компромиссы.


Мощная и интуитивная. Предоставляем возможность проникнуть в самую суть измерений

Приборы серии RSA500 работают под управлением того же ПО SignalVu® , которое используется во всей линейке анализаторов спектра реального времени компании Tektronix. При этом они обеспечивают неограниченный доступ к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или передать коллегам. Дополнительно предлагаются 26 программных пакетов, охватывающих общий анализ модуляции, анализ импульсных сигналов, сигналов Bluetooth 5 и коммерческих беспроводных систем.

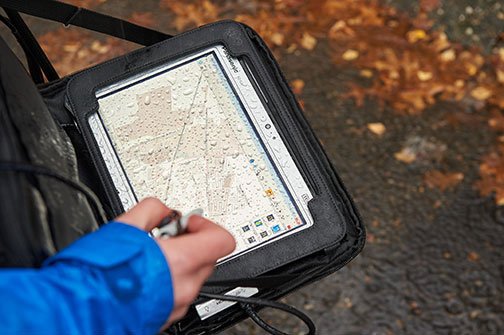

Сокращение времени работы на объекте

Благодаря встроенным следящему генератору для проверки радиокомпонентов и приёмнику GPS для определения и нанесения на карту расположения источника сигналов, прибор серии RSA500 значительно упрощает тестирование в полевых условиях. Оптимизированные под приложения программные опции для анализа векторных сигналов, измерений импульсных сигналов, предварительного тестирования на соответствие требованиям по ЭМП/ЭМС , обнаружения опасности радиационного поражения (RADHAZ) и других задач помогают упростить анализ сигналов.


Случается всякое! Лучше обеспечить защиту

Компания предлагает план, покрывающий случайные повреждения, который является единственным в отрасли. Он действительно покрывает повреждения экрана, повреждения из-за проливов, разрушение монтажных элементов и повреждения в результате электростатического разряда или электрических перенапряжений. Снизить незапланированные расходы на ремонт или замену поможет комплексный план защиты.

Области применения
Обнаружение РЧ-сигналов

Сотрудникам военных и государственных организаций становится всё сложнее распознавать важные сигналы в перегруженном спектре. С ростом плотности спектра всё труднее понять, что происходит в среде в определённый момент времени. Используя анализатор серии RSA500 для мониторинга РЧ-сигналов, можно в полевых условиях получать полную информацию о среде в реальном времени, чтобы быстро распознавать и отслеживать нарушения спектра, например: несанкционированную передачу сигналов, угрозы с низкой вероятностью перехвата, опасные состояния источников энергии и излучений.

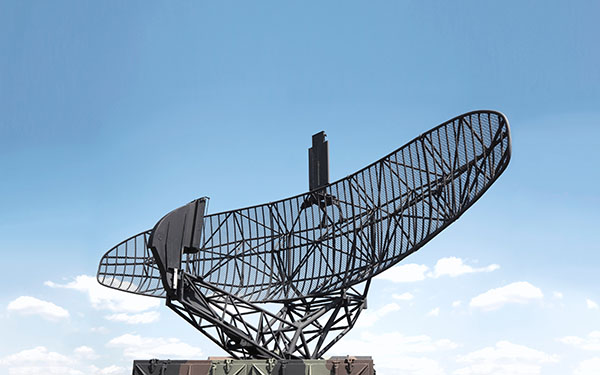

Радар

Совершенствование радиолокационных технологий привело к переходу к мобильной технике практически во всех сегментах, начиная от систем обороны до автономных транспортных средств. Поскольку это оборудование работает в широкой области спектра, возникает необходимость в решениях по анализу спектра, обеспечивающих быстрое и точное обнаружение источников помех и шумов. Уникальную производительность при анализе радиолокационных сигналов в диапазоне частот от УВЧ до Ku демонстрируют анализаторы Tektronix серии RSA500. Компактный прибор серии RSA500 идеально подходит для работ на полигоне, в полевых, а также лабораторных условиях.


Электронное оборудование военного назначения

Выполнять операции в современных районах боевых действий становится всё сложнее из-за постоянного совершенствования средств радиоэлектронной борьбы (РЭБ). Из-за стремительного расширения сегмента высококачественной электроники и развития коммерческих технологий противник получает беспрецедентные возможности. Анализаторы спектра реального времени компании Tektronix предоставляют полную информацию о сигналах, находящихся в спектре электромагнитного излучения, в режиме реального времени, обеспечивая ведение радиоэлектронной разведки (SIGINT) и обнаружение потенциальных угроз до их проявления.

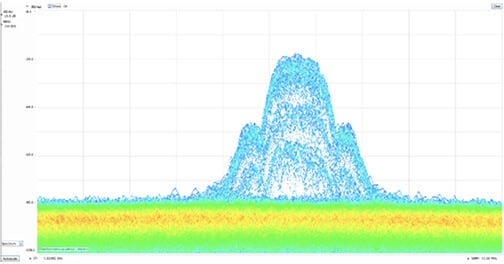

Мониторинг спектра и обнаружение помех

Технологии мобильной связи создают сложную, переполненную сигналами среду с катастрофической нагрузкой на спектр. Анализаторы спектра реального времени Tektronix позволяют быстро обнаружить и проанализировать источники помех для определения местоположения и идентификации мешающих передатчиков. Выполняя анализ спектра реального времени при помощи прибора RSA500, можно быть уверенным в целостности сигналов и их соответствии стандартам.

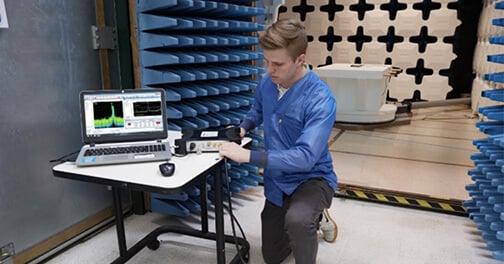

Предварительное тестирование электромагнитных помех/совместимости

Используя анализаторы спектра реального времени в лаборатории для предварительного тестирования на соответствие стандартам, можно сократить затраты материалов, труда и драгоценного времени. Анализ можно выполнять при помощи функции обнаружения пиковых значений, которую поддерживает бесплатная версия ПО SignalVu-PC . Ещё более точные результаты получаются при использовании дополнительной опции EMCVu , активирующей функции определения квазипиковых и средних значений.


Сравнение
Tektronix
RSA500
Keysight
N99xxA
R&S
FSH/FPH
Anritsu
Spectrum Master
Tektronix
RSA306B
Максимальные диапазоны частот от 9 кГц до 18 ГГц N9915A: от 100 кГц до 9 ГГц
(другие модели – до 50 ГГц)
FSH: от 9 кГц до 20 ГГц FPH: от 5 кГц до 5 ГГц От 9 кГц до 43 ГГц От 9 кГц до 6,2 ГГц
Полоса захвата 40 МГц 10 МГц 20 МГц 15 МГц 40 МГц
Динамический диапазон
(от среднего уровня собственных шумов DANL до макс. входного знач.)
От –161 до +33 дБм От –153 до +27 дБм От –163 до +30 дБм От –164 до +33 дБм От –160 до +23 дБм
Фазовый шум (центральная частота 1 ГГц, смещение 10 кГц) –94 дБн/Гц –106 дБн/Гц –105 дБн/Гц при сдвиге несущей, равном 30 кГц –108 дБн/Гц –84 дБн/Гц
Работа в реальном времени Да Да Нет Нет Да
Времена развертки для поиска сигналов с низким уровнем (–120 дБм) 9 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц) 11,4 мин (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц) FSH: 36 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц) 3 мин (разрешение полосы пропускания 1 кГц, свипирование в диапазоне 6 ГГц, режим Fast [быстрый]) >1 часа (разрешение полосы пропускания 1 кГц, свипирование в диапазоне 7,5 ГГц, режим Performance) 9 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)
Испытание кабеля/антенны: измерения КСВН, динамического следящего фильтра, потерь на отражение Да, до 18 ГГц Да Да Да, до 20 ГГц Нет
Возможности анализа широкополосного векторного сигнала Да – 40 МГц Нет FSH: нет – 10 МГц FPH: нет Нет Да – 40 МГц
Регистрация и воспроизведение сигнала Спектр, спектрограмма и сигналы IQ для полного анализа Только спектр и спектрограмма Только спектр и спектрограмма Только спектр и спектрограмма Спектр, спектрограмма и сигналы IQ для полного анализа
Ударопрочный MIL-PRF-28800F, класс 2 MIL-PRF-28800F, класс 2 MIL-PRF-28800F, класс 2 MIL-PRF-28800F, класс 2 MIL-PRF-28800F, класс 2
Время работы от батареи 5 часов — прибор; До 8 часов — Toughpad 3,5 часа FSH: 4 часа FPH: 8 часов 3 часа USB 3.0
Масса 1,1 кг; 2,4 фунта — Toughpad 3,2 кг; 7 фунтов — прибор N9952A: 3,2 кг; 7,1 фунта N9918A: 3,0 кг; 6,6 фунта FFSH: 3 кг; 6,6 фунта FPH: 2,5 кг; 5,5 фунта 3,7 кг; 8,5 фунта 1,1 кг; 2,4 фунта — Toughpad 0,73 кг; 1,3 фунта — прибор
Габариты 2,65" x 11,78" x 10,68" 292 x 188 x 72 мм (11,5 x 7,4 x 2,8 дюйма) 7,6 × 11,8 × 2,7 дюйма (5,7 дюйма) 315 x 211 x 77 мм, (12,4 x 8,3 x 3,0 дюйма) 1,2" x 7,5" x 5"
Модели
Модель Диапазон частот Полоса пропускания в реальном времени Минимальная длительность события со 100% вероятностью перехвата (POI) Weight SFDR (динамический диапазон, свободный от паразитных выбросов) (типичное значение)
RSA503A От 9 кГц до 3,0 ГГц 40 МГц 100 мкс

2.99 kg (6.6 lb) with battery

70 дБн
RSA507A От 9 кГц до 7,5 ГГц 40 МГц 100 мкс

2.99 kg (6.6 lb) with battery

70 дБн
RSA513A

от 9 кГц до 13,6 ГГц

40 МГц

100 мкс

3.85 kg (8.5 pounds) with battery

70 дБн

RSA518A

от 9 кГц до 18,0 ГГц

40 МГц

100 мкс

3.85 kg (8.5 pounds) with battery

70 дБн
