7405 Комплект зондов ближнего поля

Общие сведения

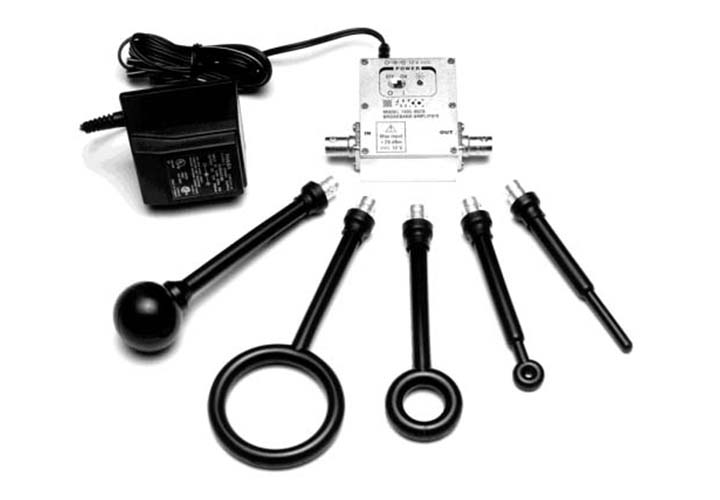

Комплект пассивных зондов для ближнего E и H поля, Диагностическое средство для определения местоположения и определения характеристик источников излучения E и H-поля. Состоит из трех петлевых пробников, одной заглушки и одного шарикового зонда, удлинительной рукоятки, дополнительного предварительного усилителя, футляра и инструкции по эксплуатации. Ручка каждого зонда заканчивается BNC разъемом. Зонды предназначены для использования с устройством анализа сигналов, таким как осциллограф или анализатор спектра.


  • Пробники 7405 ближнего E и H поля.
  • Предусилитель для усиления сигнала.
  • Частотный диапазон широкополосный.
  • Специализированные формы.
  • Отклик линейный.
  • Производство пробников 7405: ETS-Lindgren.
Характеристики

Усиление с предусилителем


Рабочая частота Усиление сигнала
100 кГц 35.5 дБ
2 ГГц 38.1 дБ
100 МГц 37.2 дБ
100 МГц 37.2 дБ
1 ГГц 32.5 дБ
2 ГГц 25.0 дБ
3 ГГц 13.0 дБ

Модель 7405 Отклонение E/H или H/E Основное измерение Тип пробника Верхний резонанс
901B 41 дБ H-поле Петля, 6.0 см 790.0 МГц
902B 29 дБ H-поле Петля, 3.0 см 1.5 ГГц
903B 11 дБ H-поле Петля, 1.0 см 2.3 ГГц
904B 30 дБ E-поле Шар, 3.6 см > 1.0 ГГц
905B 30 дБ E-поле Втулка, 6 мм > 3.0 ГГц
907B +12.0 дБм (типич) 3 дБ (типич) 100 кГц- 3 ГГц +10.0 дБм
Комплектация

Стандартная конфигурация


  • Пробники ближнего E- и H-поля в количестве 5 шт.
  • Длина ручки держателя: 20 см.
  • Тип разъема: BNC.
  • Переносное приспособление набора (чехол).
  • Коаксиальная насадка.
  • Совместимость с осциллографами разных производителей.

Дополнительные опции


  • Предусилитель 110В (10кГц-3ГГц) с разъемом BNC(f).
  • Батарея никель-кадмиевая.
  • Зарядное устройство.
Документация
