91550-1 Токовый пробник (10 кГц - 100 МГц)

Общие сведения

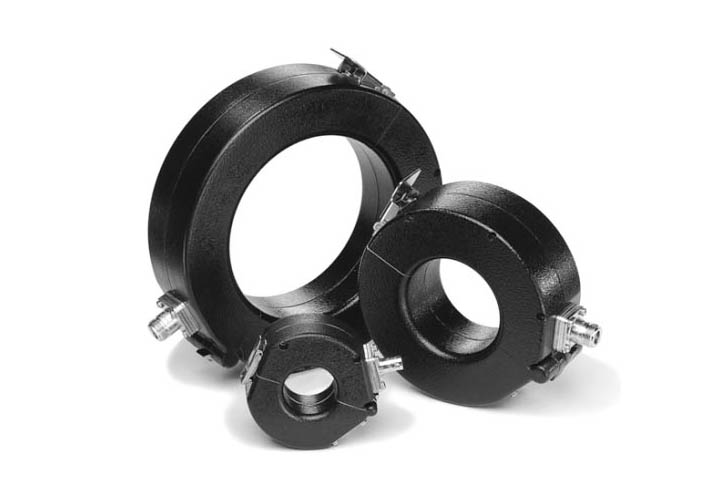

Широкополосные датчики тока 91550-1 и 91550-1L, частотный диапазон 20 Гц - 100 МГц. Окно 3,18 см, что делает их пригодными для измерений на большинстве силовых кабелей (кабель AWG 4/0, рассчитанный на несколько сотен ампер, имеет диаметр 12,7 мм, исключая изоляцию). Ток насыщения зонда совместим с токоподъемностью проводов, размещенных в его окне. В тех случаях, когда окно недостаточно велико, датчик 93686-1 имеет аналогичную чувствительность с окном 6,65 см. Обе серии датчиков тока имеют калибровку до 20 Гц, что делает их идеальным испытательным оборудованием для таких методов испытаний как MIL-STD-462, CEO1 и RSO1.


Параметры датчика тока 91550-1


  • Диапазон: 10 кГц - 100 МГц.
  • Диаметр окна: 1.25” (3,18 см).
  • ВЧ ток измеряется без прямого подсоединения.

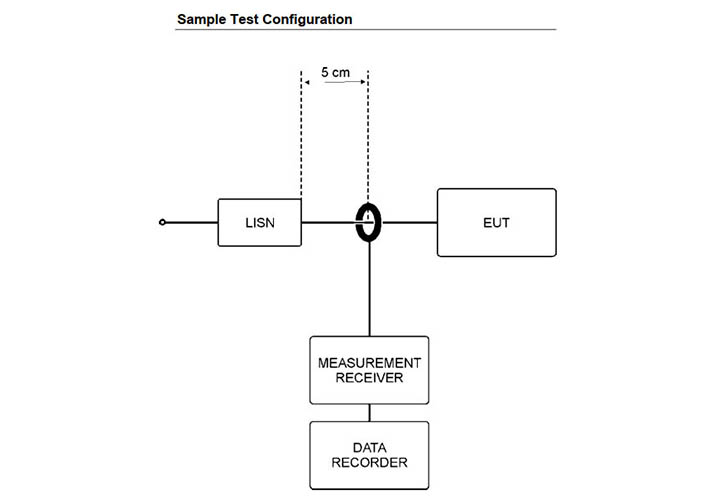

  • Тестирование по стандартам и требованиям.
  • Диагностика оборудования.
Характеристики

Электрические параметры


  • Частота max: 100 МГц.
  • Частота min: 10 кГц.
  • Импеданс (нагрузка): 50 Ом.

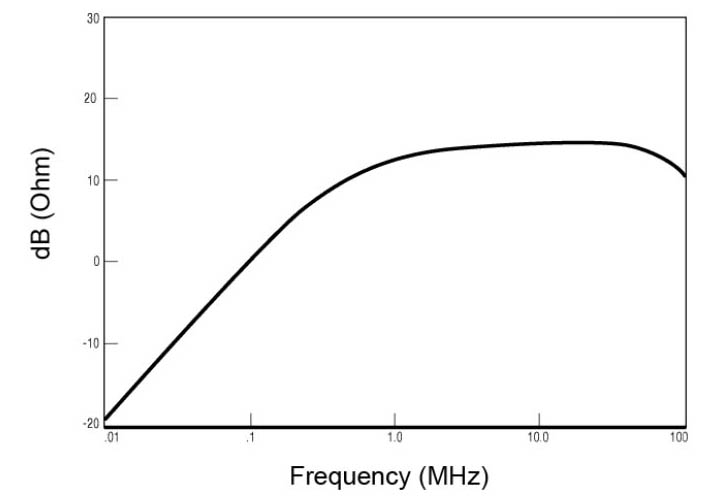

  • Импеданс (трансфер): 5 Ом.
  • Ток max: 400Гц - 350А, DC-60Гц - 350А, Pulse - 100А, RF(CW) - 42А.
  • Коннектор: N-типа.

Физические параметры


  • Ширина датчика: 3,56 см.
  • Вес конструкции: 600 гр.
  • Диаметр внешний: 8,26 см.
  • Диаметр окна модели: 3,18 см.
