FACT 10 Безэховая камера

Общие сведения

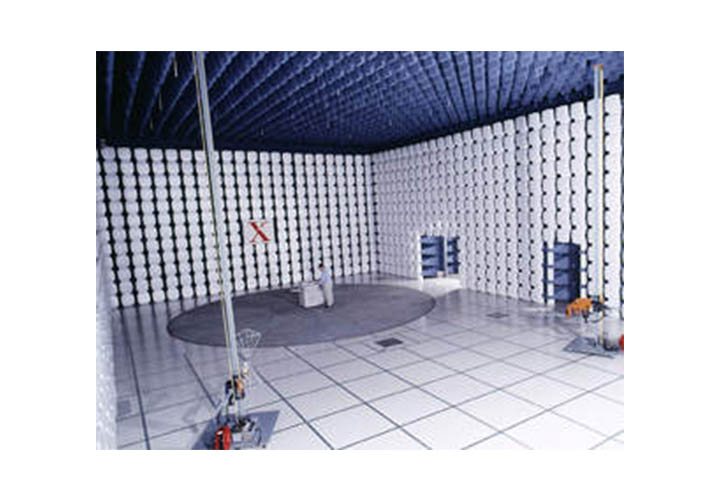

Безэховая экранированная камера FACT 10, рабочий диапазон частот от 26 МГц до 18 ГГц. Поверхность камеры покрыта гибридным поглотителем FerroSorb в комплекте с ферритовыми панелями. На дистанции 3 и 5 метров диаметр безэховой зоны составляет 2 метра. Постоянная допустимая напряженность поля до 200 В/м и до 500 В/м в импульсе. Эффективные тесты иммунитета (безэховые тесты) и тесты на излучение (полу-безэховые), которые отвечают положениям соответствия ЭМС. Предназначена для тестов по стандартам: SAE J-1113, ENV 50140, IEC 61000-4-3/EN61000-4-3, EN50147-2, CISPR 22/EN55022, CISPR 16/EN55016, CISPR 11/EN5011, parts 15 & 18 ANSI C63.4 (2000), Belcore GR-1089, MIL-STD 461E, SAE J551.

Характеристики

Экранированная камера Fact 10 (26 МГц – 18 ГГц) позволяет эффективно проводить тесты иммунитета (безэховые тесты) и на излучение (полу-безэховые тесты), которые отвечают положениям соответствия ЭМС.


Благодаря использованию гибридных абсорберов и облицовочной ферритовой плитки, занимающих малый объем, камера ETS-Lindgren Fact 10 при своем небольшом размере имеет большую рабочую область для проведения измерений на ЭМС.


Вообще, комнаты Fact 10 достаточно вместительны по сравнению, например, с комнатой Fact 3. В них могут уместиться относительно большие поворотные столы для тестирования габаритного оборудования.


А за счет уникального расположения поглощающих элементов достигается широкополосность камеры Fact 10 производства ETS-Lindgren.


Конструкция системы Fact 10 разрабатывалась с использованием запатентованного ETS-Lindgren ПО, что увеличило возможности в плане тестирования на соответствие многим стандартам.


Линейные размеры камеры Fact 10 гарантируют отклонение такого показателя, как НМЗ - нормированного местного затухания, меньше теоретического на +/- 3 дБ в зоне молчания (3 м. диаметром, частоты 30 МГц – 1 ГГц). Зона молчания на дистанции 3 и 5 метров представляет цилиндр, у которого диаметр составляет 2 метра. Это соответствует полностью методики ANSI C63.4-2000, предназначенной для объемных испытаний.


В камере Fact 10 предусмотрены инновационные поглощающие материалы (FT плиты, FerroSorb), которые гарантируют отклонение НМЗ меньше теоретического +/- 4 дБ теоретического значения при испытательной методике (стандарт ANSI C63.4-2000) на частотах 1 – 40 ГГц.


Кроме камер серии FACT для тестирования на ЭМС Fact 3 и Fact 10, ETS-Lindgren выпускает также камера Fact 5 и камера Fact 25.

Комплектация

Стандартная конфигурация


  • два люка эксплуатационных в полу (61 см)
  • два фильтра для питания позиционера (поворотного стола) без проводки – 60Гц, 2х30А
  • стержень медный напольный нарезной (длина – 12,7 см, диаметр – 1,3 см)
  • панель для соединителей (30,5х61см)
  • выводы вентиляционные (61х30,5 см) – 4 шт.
  • тест экранный (MIL-STD-285)
  • тест частотный (1 ГГц)
  • соединитель тип N – 4 шт.
  • экранированный РЧ каркас (18,8х11,6х6,9 м), вкл. фальш пол (45,7 см)
  • пол отражающий поднятый (45,7 см)
  • плитка виниловая напольная (3,2 мм)
  • слой диэлектрический паронепроницаемый
  • мазонитовая прослойка
  • дверь Euroshield RFSD-F-100 РЧ экранированная автоматическая (20 см)
  • дверь экранированная с ручным открыванием (0,9х2,1 см) для оборудования
  • комплект для монтажа дверей – 2 шт.
  • мачта для антенн MiniMast ETS-Lindgren (модель 2075-2)
  • EMCenter
  • фильтр для линий питания без проводки (100А, 60Гц) – 4 шт.
  • позиционер EMCO (поворотный стол электрический) модель 2081-2.03 (3м – диаметром), для питания - кабель, оптоволокно
  • тест НМЗ стандарт ANSI C63.4-2000 (30МГц-1ГГц(18ГГц опционально))
  • прожектор электрический цилиндрический с воздушной вентиляцией (встроенной) – 12 шт.
  • вход РЧ экранированный для подвода воздуха к антенной мачте MiniMast
  • монтаж каркаса внешнего и установка поглотителей
  • покрытие светоотражающее для поглотителей гибридных FS-1500 для стен комнаты Fact 10
  • поглотитель ферритовый Rantec FT-100c (ETS-Lindgren) на пол (16 частей) для теста иммунитета (до 1ГГц)
  • пирамидальный поглотитель Rantec EHP-18PCL (16 частей для пола), для иммунитет тестов (1-40 ГГц)
  • поглотитель Rantec FT-1500 для покрытия дверей камеры Fact 10
  • поглотитель Rantec FT-1500 для покрытия стен (от пола до 9-го ряда)
  • поглотитель Rantec FT-100 для покрытия всех стен (с 9-го ряда до потолка)
  • гибридный поглотитель FS-1500 для потолка
  • проведение калибровки однородности поля (IEC 61000-4-3 для частот 26МГц- 1ГГц(18ГГц опционально))

Дополнительные опции


  • пожарная система (обнаружение и устранение воспламенения)
  • комната управления экранированная (3,7х3,7х3 м)
  • система CCTV наблюдения
  • электропроводка
  • двусторонняя система связи
  • система HVAC вентиляционного, теплового и воздушного кондиционирования
  • сертификация и расчет модульной сейсмической сборки камеры Fact 10
