FACT 3 Безэховая камера

Общие сведения

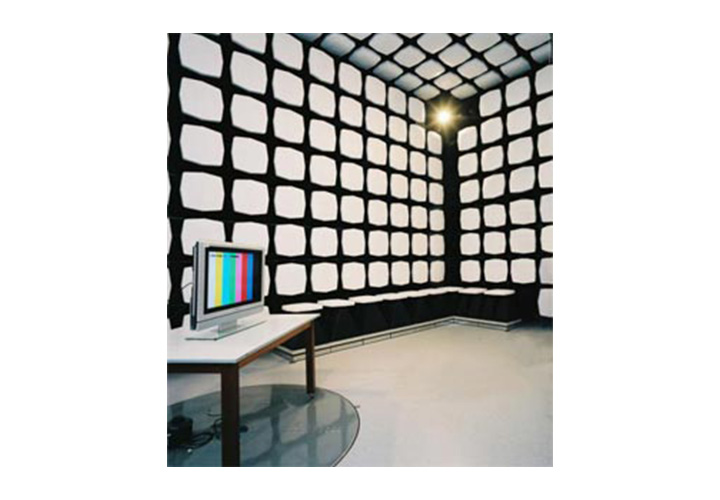

Безэховая экранированная камера FACT 3, рабочий диапазон частот от 26 МГц до 40 ГГц. Поверхность камеры покрыта гибридным поглотителем FerroSorb в комплекте с ферритовыми панелями. Высота сканирования антенн до 4 метров. Диаметр безэховой зоны до 2 метров. Постоянная допустимая напряженность поля до 200 В/м и до 500 В/м в импульсе. Оптимальна для безэховых тестов на иммунитет и полу-безэховые тесты по излучению, для исследования оборудования на ЭМС. Предназначена для тестов по стандартам: ANSI C63.4, FCC (части 15 и 18), EN 50147-2, CISPR 11 / EN 55011, CISPR 16 / EN55016, CISPR 22 / EN55022, VCCI V-3/2003.04, SAE J551 и SAE J1113 (опционально SAE J-1113 и IEC 61000-4-3/EN61000-4-3).

Характеристики

Диапазон частот


  • От 26 МГц до 40 ГГц.

Измерения


  • Для FCC3 наполнения измерений класса B.

Тест на иммунитет стандартов


  • SAE J551, SAE J-1113.
  • IEC 61000-4-3/EN61000-4-3.

Тест на соответствие стандартам излучения


  • FCC Parts 15 & 18,
  • ANSI C63.4,
  • CISPR 11/EN50011,
  • EN 50147-2,
  • CISPR 22/EN550022,
  • CISPR 16/EN550016,
  • VCCI V-3/2004.04,
  • SAE J1113,
  • SAE J551.

Однородность поля (IEC 1000-4-3)


  • 1,5 х 1,5 м.
  • 26 МГц – 18 ГГц.
  • 0 + 6 дБ.
  • 75 % 16 точек.

Нормированное затухание (ANS C63.4)


  • 30 МГц – 40 ГГц.
Комплектация

Стандартная конфигурация


  • каркас РЧ экранированный (д/ш/в - 8,5/6,1/5,4 м)
  • 4 вентиляционных вывода (30,5 х 30,5 см)
  • медный нарезной стержень напольный (длинна – 12,7 см, диаметр – 1,3 см)
  • крепеж для освещения – 6 шт.
  • N-типа соединитель – 2 шт.
  • фильтр сетевой для освещения (2х30А) – 3 шт.
  • тест частотный (1 ГГц)
  • тест экранный (MIL-STD-285)
  • специальная прослойка (мазонит)
  • диэлектрический слой (паронепроницаемый)
  • поднятый пол 15,2 см (отражающий)
  • плитка напольная 3,2 мм (винил)
  • дверь с ручным открыванием, экранированная (1,2 х 2,1 м)
  • комплект предназначенный для обслуживания двери
  • панель (15,2 х 91,4 см) соединителей
  • сборка модульная сейсмическая (Seismic Structural Package)
  • поглотитель Rantec EHP-18PCL(пирамидальный), 16 частей на площадь пола (при тестах иммунитета 1 – 40 ГГц)
  • контроллер EMCO 2090 (сейчас используется EMCenter)
  • мачта для антенн 2075-2 MiniMast
  • эл. поворотный стол ETS-Lindgren модель EMCO 2087-2.03 (оптоволокно, кабель питания, диаметр – 2 м.)
  • тест по стандартам ANSI C63.4-2000 по диапазону 3 МГц - 1 ГГц (1 – 40 ГГц опционально)
  • вход РЧ-экранированный для подачи воздуха к мачте MiniMast
  • панели ферритовые Rantec FT-100 (ETS-Lindgren) – 16 шт.
  • покрытие светоотражающее для поглотителей (FS-600, FS-400)
  • гибридный поглотитель FS-600 для покрытия боковых стен в проблемных участках
  • гибридный поглотитель FS-400 ETS-Lindgren для отражающих участках потолка и стен за поворотным столом (позиционером)
  • поглотитель Rantec FT-1500 для полного покрытия стен и потолка
  • в соответствии с IEC 61000-4-3 калибровка однородности поля (26 МГц – 1(40) ГГц)

Дополнительные опции


  • система обнаружения огня и его подавления
  • комната управления (экранированная) - 3х3х2,4 м
  • облицовочные ферритовые плиты на тележке электропроводка
  • модернизация дверей
  • для дверей 201 серии возможен низкий порог
  • система воздушного, теплового, вентиляционного кондиционирования (HVAC)
  • система наблюдения для камеры (CCTV)
  • тест затухания (нормированного, местного) до 18 ГГц
  • двухсторонняя система связи
  • измерение поля на предмет однородности до 18 ГГц
