FACT 5 Безэховая камера

Общие сведения

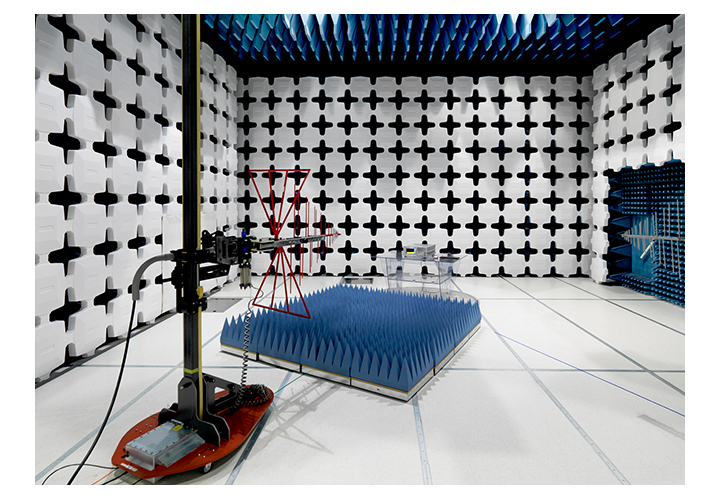

Безэховая экранированная камера FACT 5, рабочий диапазон частот от 26 МГц до 40 ГГц. Поверхность камеры покрыта ферритовыми панелями и радиопоглощающим материалом. Высота сканирования антенн до 4 метров. Используется при проведении тестирования эмиссии на дистанции 5 метров, а также проводить тесты на соответствие стандартам с расстоянием измерения 3 метра. Предназначена для тестов по стандартам: ANSIC63.4, CISPR16/EN55016, CISPR11/EN55011, EN50147-2, CISPR22/EN55022, SAE J551, Belcore №GR-1089, MIL-STD461E, SAEJ-1113, SAEJ551, IEC 61000-4-3 и EN61000-4-3, CISPR25.


  • Диапазон производительности: 26МГц – 18ГГц
  • Диапазон частотный: 70МГц – 18ГГц
  • Габариты серии Fact 5: 7,25 х 6,95 х 4,75м
  • Тестирование излучаемой эмиссии
  • Тест по станд.: ANSIC63.4, CISPR16/EN55016, CISPR11/EN55011
  • Тест по станд.: EN50147-2, CISPR22/EN55022
  • Тест по станд.: SAE J551, Belcore №GR-1089, воен.MIL-STD461E
  • Тестирование на помехи
  • Тест станд.: SAEJ-1113, SAEJ551, IEC61000-4-3 и EN61000-4-3
  • Испытания транспортных компонентов (CISPR25)
  • Возможен заказ полностью оснащенной камеры Fact 5 «под ключ»
  • Для камеры: позиционеры, антенны, измерительное оборудование, ПО
  • Право на испытания 3м FCC класса A и B (3 & 10 метр. методы тестов)
Характеристики

Электрические параметры


  • Частота min: 26 МГц
  • Частота max: 40 ГГц

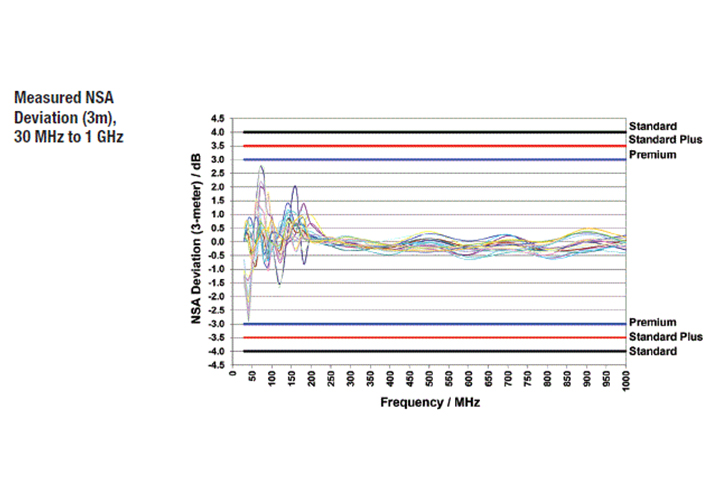

  • Нормализованное затухание ANSI C63.4: 30МГц – 40ГГцEHP-18CL, FS-600 FS-400, ферритовая плитка FT-100c
  • Однородность исслед. поля IEC 1000-4-3: 0+6 дБ, 26МГц – 18 ГГц, 1,5 х 1,5 м

Физические параметры


  • Габариты конструкции камеры Fact 5: д/ш/в – 6,58м/12,05м/7,78м
  • Размеры внутренней комнаты: д/ш/в – 6,09м/11,58м/7,31м
  • Размер внутренней рабочей области Fact 25: д/ш/в – 10,78м/6,12м/5,19м
