MIL-STD 461 Безэховая камера

Общие сведения

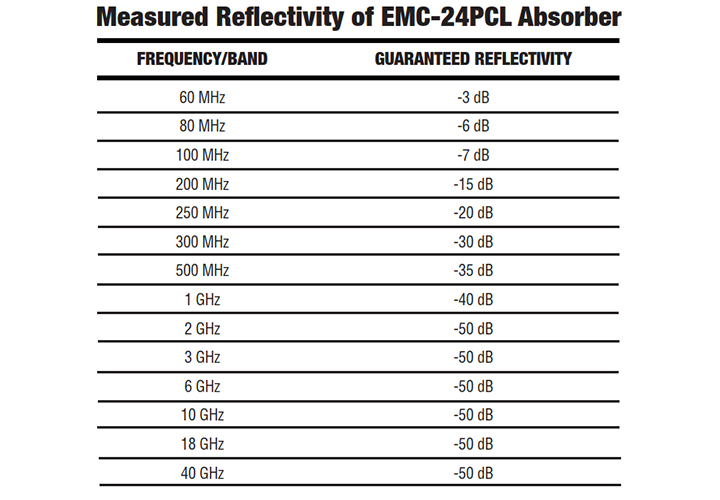

Камера MIL-STD 461 предназначена для проведений испытаний на соответствие с военными стандартами Mil-Std 461E, Mil-Std 461F и Mil-Std-461G. Конструкция камеры выполнена из экранирующих панелей серии 81. Внутренняя поверхность камеры покрыта высокопроизводительным радиопоглощающим материалом EMC-24PCL выдерживающим мощность до 775 Вт/м2.


  • Частотный диапазон камеры: 80 МГц – 40 ГГц

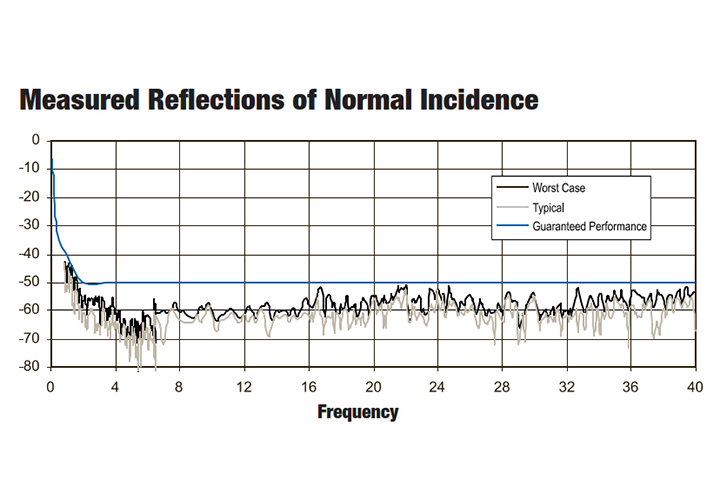

  • Производительность камеры минимальная:
    • отражение 6 дБ (80 – 250 МГц)
    • отражение 10 дБ (250 МГц – 40 ГГц)
  • Испытания согласно требованиям MIL-STD:
    • наведение помех
    • восприимчивость к помехам
    • излучение
    • восприимчивость к излучению
  • Абсорберы для MIL-STD-461E/F (и RTCA DO 160)
  • Размещение тестового оборудования: 1 м2
  • Доступно создание камеры под «ключ»
Характеристики

Электрические параметры


  • Частота минимальная: 80 МГц
  • Частота максимальная: 40 ГГц

Физические параметры


  • Область рабочая внутренняя (Д/Ш/В): 4,267/4,267/2,438 м
  • Экранированная комната внутри (Д/Ш/В): 5,486/5,486/3,048 м
  • Экранированная комната снаружи (Д/Ш/В): 5,791/5,791/3,352 м
Комплектация

Стандартная конфигурация


  • Проектирование и изготовление РЧ экранированного корпуса серии 81 с размерами внутренними (Д/Ш/В): 5,49/5,49/3,05 м
  • Пирамидальный абсорбер EMC-24PCL для торцевых и боковых стен, частично для потолка
  • Одна одностворчатая РЧ экранированная дверь (из серии 201) с ручным управлением (Ш/В): 1,21/2,13 м
  • Один дверной комплект для техобслуживания
  • Одна шпилька заземления (диаметр/длина): 1,27/12,7 см
  • Два линейных фильтра 2 х 30 А, 60 Гц
  • Два волноводных вентиля 0,31 х 0,61 м
  • Диэлектрическая подложка для пола (3 мм)
  • Полиэтилен для пароизоляции (0,15 мм)
  • Одна резьбовая латунная шпилька (диаметр/длина): 1,3/12,7 см
  • Две соединительные панели: 15,2 х 61 см
  • Светильники 4-х ламповые угловые (без электрораспределения)
  • Один испытательный стенд с заземлением (Д/Ш/В): 3,51/0,91/0,91 м
  • Тестирование на экранирование MIL-STD-285 (тест по частоте 1 ГГц)
  • Гарантия производителя:
    • камера – 5 лет
    • дверь, фильтры, движущиеся части – 1 год
    • дополнительное оборудование ETS-Lindgren – 2 года

Дополнительные опции


Испытательное оборудование


  • Одна антенна биконическая 3110C (30 – 300 МГц) для RE 102
  • Одна антенна стержневая 3301C (30 Гц – 50 МГц) для RE 103
  • Одна антенна биконическая 3109 (20 – 300 МГц) для RS 103
  • Одна антенна рупорная двухгребневая 3106B (0,2 – 2 ГГц) для RE 102 и RS 103
  • Одна антенна рупорная двухгребневая 3115 (1 – 18 ГГц) для RE 102 и RS 103
  • Одна антенна рупорная двухгребневая 3116C (18 - 40 ГГц) для RE 103 и RS 103
  • Одна антенна рамочная 7604 (20 Гц – 500 кГц) для RE 101
  • Одна модель 3725 LISN линия стабилизации импеданса сети для большинства тестов MIL-STD-461E/F
  • Одна антенна рамочная 7605 (0,3 – 100 кГц) для RS 101
  • Одна антенна рамочная 7606 (0,3 – 100 кГц) для RS 101
  • Один пробник HI-6005 поля электрического (100 кГц – 6 ГГц, 0,5 -800 В/м)
  • Один пробник HI-6053 поля электрического (0,01 – 40 ГГц, 2 -800 В/м) для RS 103
  • Один пробник токовый 91550-1 (0,01 – 100 МГц) для большинства CE тестов
  • Кабель: RG-223/U с BNC – 5 шт., RG-214/U с N – 1 шт.
  • Один штатив 7-TR для антенны рупорной 2-х гребневой модели 3106B
  • Опция для штатива 7-TR с ЭMC Центром для автоматической поляризации
  • Одни штатив 4-TR для антенны активной стержневой и биконической

Оборудование для камеры MIL


  • Экранированная комната управления (Д/Ш/В): 4,87/3,05/2,44 м
  • Малогабаритная диспетчерская комната (Д/Ш/В): 3,66/3,05/2,44 м
  • Усиленная экранированная комната (Д/Ш/В): 2,44/2,44/2,44 м
  • Дверь с низким профилем порога (серия 201) или другие варианты дверей
  • Одностворчатая дверь (1,21 х 2,13 см), двухстворчатая дверь (1,83 х 2,13 см)
  • Система CCTV мониторинга, домофон, противопожарная система
  • Плитки для пола антистатические виниловые
  • Конструкция камеры для сейсмической прочности
