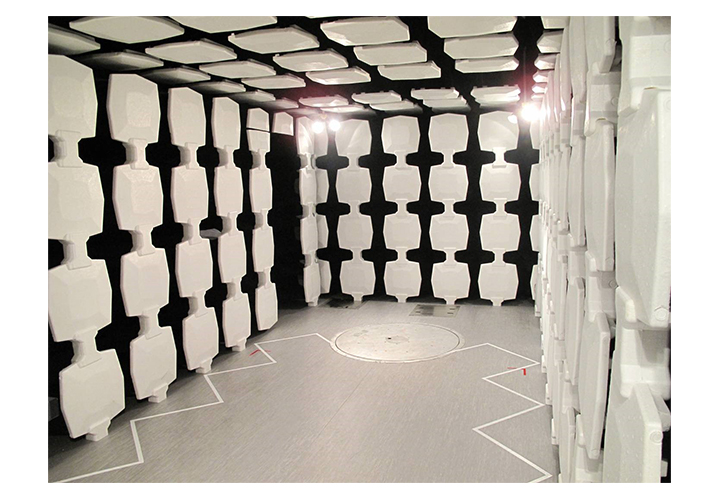

SpaceSaver 26H Полубезэховая камера

Общие сведения

Полубезэховая камера SpaceSaver 26H, рабочий диапазон частот 26 МГц - 40 ГГц. Камера для испытаний оборудования на электромагнитную совместимость по многим стандартам. Эффективна для измерений иммунитета по стандартам EN 61000-4-3, IEC 61000-4-3, а также для проведения предварительного сканирования (с ограничением высоты) по стандарту ANSI C63.4. Камера SpaceSaver позволяет достигать высокую однородность поля и отличную корреляцию для местного затухания при облучении во время предварительного сканирования.

Характеристики

Электрические параметры


  • Минимальная частота: 26 МГц
  • Максимальная частота: 40 ГГц

Физические параметры


  • Высота сканирования: 1–2 м
  • Общие размеры камеры (В): 3,2 м
  • Общие размеры камеры (Д): 7,8 м
  • Общие размеры камеры (Ш): 3,8 м
  • Внутренняя рабочая зона (Д): 7,6 м
  • Внутренняя рабочая зона (Ш): 3,1 м
  • Внутренняя рабочая зона (В): 3,1 м
  • Безэховая зона для измерения параметров излучения (Диаметр x В): 1,2 x 2,0 м
  • Однородность поля: 0–6 дБ, 1,5 x 1,5 м
Комплектация

Стандартная конфигурация


  • Две соединительные панели, 15 x 61 см (6” x 24”), открытые для доступа
  • Четыре угловых светильника (провода не включены в стоимость)
  • Четыре 2 x 30 А сетевых фильтра для источников света и испытываемого оборудования (провода не включены в стоимость)
  • ВЧ экранированная дверь, одностворчатая, серии 201, с установленным заподлицо контактом (RCM), с ручным механизмом открытия, размеры 0,91 x 2,13 м (3' x 7')
  • Два отверстия для вентиляции 30,48 x 30,48 см (12' x 12') в потолке
  • Испытание экранирования в соответствии с IEEE-299/MIL-STD 285
  • Один вход для труб 3,81 см (1,5") с соединительными гайками и винтом
  • Штатив 7-TR (базовый вариант)
  • Два разъема N-типа
  • Один вход для труб 4 см (1,5”) с соединительными гайками и винтом

Дополнительные опции


  • Напольная приподнятая система:
    • дополнительное увеличение высоты потолка на величину 15,24 см
    • дополнительное увеличение высоты потолка на величину 30,38 см
  • Комната управления (экранированная) габаритами 3,05 х 3,05 х 2,44 м
  • Измерение согласно ст. ANSI C63.4-2000 (1 ГГц) местного затухания
  • Система для наблюдения CCTV
  • Система для обнаружения, а также подавления возгорания
  • Электрическая проводка
  • Фильтры дополнительные
  • 2-х сторонняя система связи
  • Экранированные двери различных размеров (серии 201), которые могут открываться в разные стороны
  • Двери откатные
  • Расчеты для проектирования конструкции, сертификация
