SMART 80 Реверберационная камера

Общие сведения

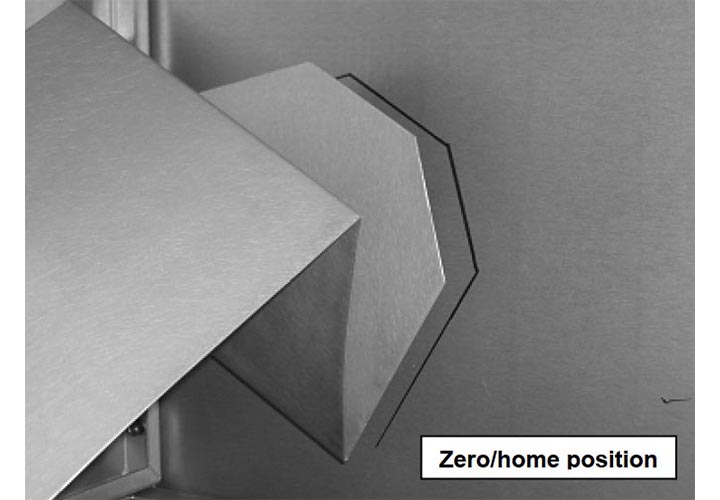

Реверберационная камера SMART 80. Полностью металлическая камера, внутри которой распределение поля происходит статически равномерно (по амплитуде, фазе, поляризации). При вращении РЧ отражателей полностью исключается влияние эффекта стоячих волн. Эти камеры идеальны для тестирования на помехоустойчивость, тестирования на ЭМС сложных систем (компьютерных систем, медицинского оборудования, авионики, приводов и двигателей…….).


  • Частотный диапазон: 80 МГц – 18 ГГц.
  • Полные и предварительное тестирование.
  • Одинарная и двойная мешалка.
  • Шаговый режим и вращение непрерывное.
  • Стандарты:
    • MIL-STD 461E,
    • GMW3097GS,
    • SAEJ1113/27,
    • IEC6000-4-21,
    • EUROCAERTCA DO160D/E,
    • RTCA DO160D,
    • DEF STAN 5941,
    • HERO тестирование,
    • SE тестирование.
Характеристики

Электрические параметры


  • Минимальная частота: 80 МГц
  • Максимальная частота: 18 ГГц

Физические параметры


  • Размер внутренний по длине: 14,33 м.
  • Размер внутренний по ширине: 7,32 м.
  • Размер внутренний по высоте: 6,71 м.
  • Рабочая зона внутренняя по длине: 13,4 м.
  • Рабочая зона внутренняя по ширине: 6,1 м.
  • Рабочая зона внутренняя по высоте: 4,9 м.
Комплектация

Стандартная конфигурация


  • Четыре светильника с лампами, устанавливаемые в углах камеры.
  • Два вентиляционных отверстия (для потолка).
  • Один электромотор (1 - 12 об./мин) с креплением.

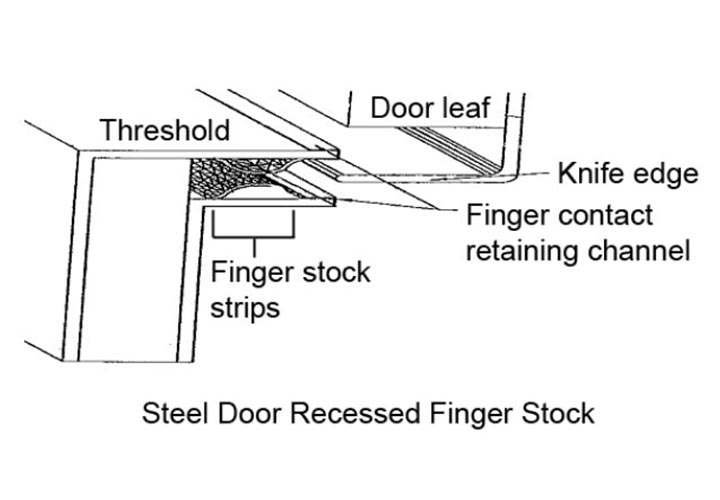

  • Одна дверь одностворчатая (серия 201 ETS-Ray Proof) с ручным открыванием.
  • Одна панель соединительная.
  • Тест реверберационный (200 МГц-1 ГГц) - IEC-61000-4-21.
  • Две панели соединительные.
  • Восемь светильников (+ лампы накаливания).
  • Подложка диэлектрическая (1/8 дюйма толщиной).
  • Тест (1 ГГц) - MIL-STD-285.
  • Одна шпилька заземления (латунная) с резьбой.
  • Один ремкомплект для экранированной двери.
  • Инсталляция оборудования и камеры (с несущей конструкцией).
  • Гарантия производителя ETS-Lindgren:
    • 5 лет на конструкцию камеры;
    • 1 год на фильтры, дверь, движущиеся элементы;
    • 2 года на дополнительное оборудование ETS-Lindgren.

Дополнительные опции


  • Беспороговая и/или раздвижная дверь.
  • Сейсмический пакет.
  • Фильтр мощности ULW 2 x 30 А, 60 Гц.
  • Два комплекта кабеля оптического (20 м).
  • Распределение электричества.
  • Экранированная комната для управления.
  • Дополнительная фильтрация.
  • Двери для крупногабаритного оборудования.
  • Противопожарная система обнаружения и тушения.
  • Оценка производительности по SAE J1113/27.
  • Система мониторинга CCTV.
  • Тестирование однородности поля по MIL-STD 461E.
  • Две модели (4860-Z) с креплением (1,21 х 1,52 х 6,7 м).
  • Размеры камеры по требованию заказчика.
