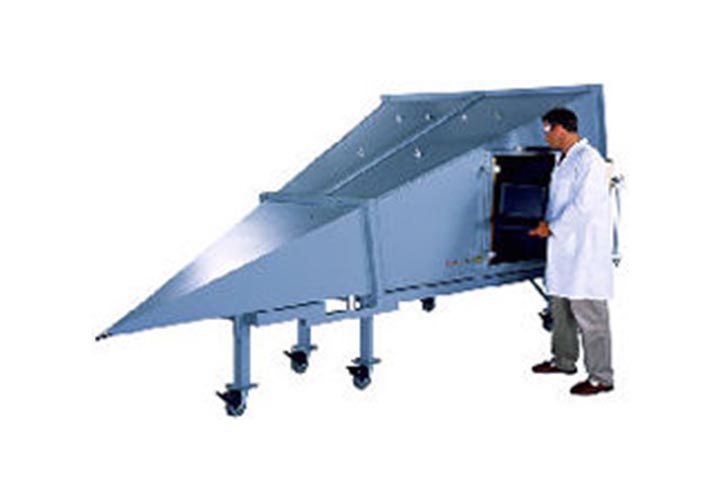

5407 GTEM Испытательная камера

Общие сведения

Испытательная камера GTEM 5407 (Gigahertz Transverse Electro-Magnetic) обеспечивает оптимальные условия для измерения помехоэмиссии или помехоустойчивости оборудования средних и больших габаритов. Точные измерения проходят значительно быстрее чем в любой другой камере, в том числе безэховой камере.


Применение GTEM 5407


  • ЭМС
  • для испытания
  • для разработки
  • проверка стандартов
Характеристики
  • Макс. размер тестируемых объектов:
    • 30 см (высота) х 40 см (ширина)
  • Измерение излучаемых помех:
    • 30 МГц - 18 ГГц (част. диапазон)
    • IEC 61000-4-20 (Прил. А)
    • ANSI C63.4-2009 (Прил. F)
  • Измерение устойчивости к излученным помехам:
    • 30 МГц - 18 ГГц (част. диапазон)
    • IEC 61000-4-20 Прил. В
Комплектация

Стандартная комплектация


  • Дверь основная (ширина/высота) – 74 см/68 см
  • Поглощающие материалы ETS-Rantec
  • Перегородка - волоконно-оптическая
  • Адаптер (7/16”) DIN (N типа)
  • Разъем N типа – 3 шт.
  • Фильтр линейный – 2 шт.
  • Фильтр – 20А
  • Описание программы по корреляции излучения
  • Руководство по камере (серия 5400)
  • Розетки питания (ток переменный) – 2 шт.
  • Результаты (индивидуальные) КСВН и TDR тестов

Дополнительные опции


  • Система подсветки
  • Для основной двери – защищенное окно
  • С рамкой и разъемами панель
  • Манипулятор ручной EUT
  • Пневмонический манипулятор 3-х позиционный (ортонормированный)
  • Сборный вентилятор
  • Пустая панель (без всего, с разъемами, с рамкой) – 3 шт.
