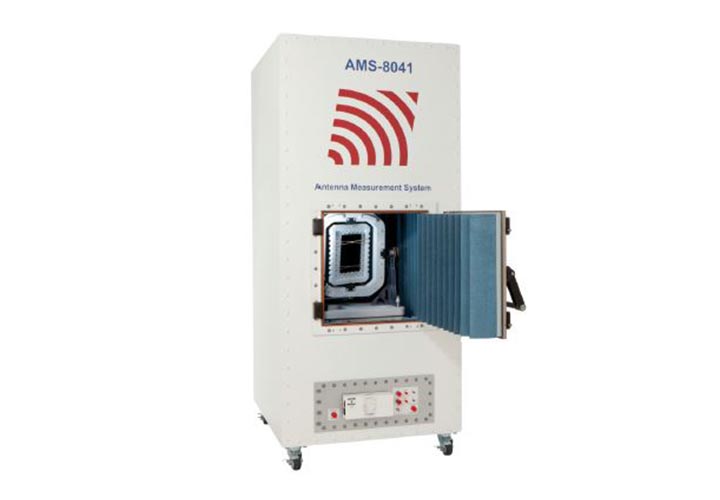

AMS-8041 Тестовая система

Общие сведения

AMS-8041 представляет собой тестовую систему в виде безэховой камеры, предназначенную для измерения ДНА пассивных антенн и тестирования производительности беспроводных устройств.


Система AMS-8041 может использоваться для проверки конструкции (дизайна), предварительной сертификации, испытания антенны (Desense) и регрессии, испытания образца продукции.


Блок AMS-8041 можно перемещать через дверные проемы (0,9 х 2,1 м), что делает удобным проведение тестирование между разными станциями испытаний.


Камера AMS-8041 с экранированием более 80 дБ оснащена двумя коммутационными и одной измерительной антенной.


Измерения в БЭК AMS-8041 производятся в диапазоне 0,4 - 6 ГГц.


Особенности AMS-8041


  • Частотный диапазон: 800 МГц – 6 Гц.
  • Производительные антенные измерения.
  • Мобильная конструкция системы AMS-8041.
  • Экранирование (эффективность): > 80 дБ.
  • Значение длины пути составляет: 80 см.
  • Пользовательские порты ввода/вывода:
    • SMA разъемы – 2 шт.,
    • N-типа разъемы – 2 шт.
  • Для перемещения AMS-8041 имеются ролики.
  • Антенны:
    • коммуникационные, 2 шт.
    • измерительная, 1 шт.
  • Настройка и обучение производится на месте.
  • Производство AMS-8041 камеры: ETS-Lindgren.

Применение системы AMS-8041


  • Проверка дизайна.
  • Предварительная сертификация.
  • Регрессивное тестирование.
  • Тестирование опытного образца.
  • Выявление понижения чувствительности антенны.
Характеристики

Электрические характеристики


Электрические параметры антенн


  • Тип: антенна Vivaldi двойной поляризации (модель 3165-02).
  • Кросс-поляризация: более 25 дБ.
  • Диапазон част.: 0,4 – 6 ГГц.
  • Импеданс (номинальный): 50 Ом.
  • Коннекторы: SMA (2).

Показатели РЧ экранирование


  • Экранирование (эффективность): более 80 дБ.

Требования к питанию позиционера и фильтра


  • Напряжение: 200 – 230 В (VAC), 50/60 Гц.
  • Ток: 10 А.
  • Розетка: IEC 320.

Физические характеристики


Физические параметры экранированного РЧ корпуса


  • Ширина: 201,4 см.
  • Длина: 87,4 см.
  • Глубина: 101,1 см.
  • Вес: 261,3 кг.

Физические параметры экранированной РЧ двери


  • Ширина: 48,3 см.
  • Длина: 48,3 см.
Комплектация

Стандартная конфигурация


  • Двухосевой позиционер.
  • Экранированный РЧ бокс (на колесах).
  • Внутри радиопоглощающие материалы:
    • FlexSorb.
  • Бокс имеет РЧ экранированную дверь.
  • Антенны AMS-8041:
    • измерительная, двойной поляризации - 1 шт.;
    • коммуникационные - 2 шт.
  • Коннекторы ввода/вывода:
    • SMA разъемы – 2 шт.,
    • N-типа разъемы – 2 шт.
  • Конвертер медиа Ethernet.
  • Кабели РЧ кабели для коммуникационных и измерительной антенны.
  • ПО EMQuest для системы.

Дополнительные опции


  • Антенны (расширение диапазона).
  • Дополнительные опции для программы EMQuest.
  • Измерительное оборудование.
  • Дополнительные фильтры, соединители.
  • Дипольная антенна для калибровки.
  • Опции тестового пакета:
    • Wi-Fi,
    • сотовая связь,
    • LTE SISO,
    • A-GPS 2G/3G/4G (LTE),
    • побочные излучения (RSE),
    • Bluetooth,
    • TD-SCDMA.
