AMS-8923 Тестовая система

Общие сведения

Система AMS-8923 ETS-Lindgren представляет собой высокоскоростную много-антенную систему измерений.


Модель AMS-8923 создана для автоматизированного измерения характеристик антенн беспроводных устройств и устройств с беспроводными функциями.

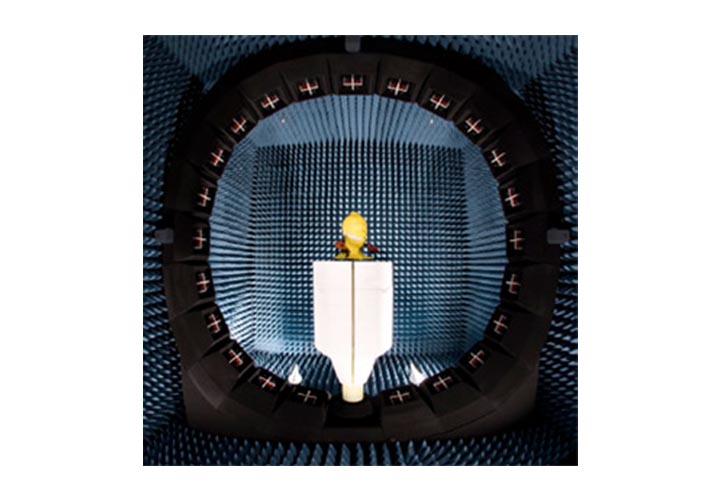

Тест-система AMS-8923 включает кольцевую много антенную решетку (антенны с двойной поляризацией).


Эти антенны (вместе) поддерживают тестирования в диапазоне 700 МГц - 6 ГГц.


Встроенная лазерная система помогает проводить позиционирование тестируемого устройства.


Переключатель в блоке управления тест-системой ETS-Lindgren AMS-8923 меняет скорость тестирования.

Характеристики
  • Частотный диапазон AMS-8923: 700 МГц - 6 ГГц
  • Много-антенная решетка (23 антенны)
  • Интегрированное устройство с лазерной регулировкой
  • Система AMS-8923 с зоной соответствия воздушной среды поддерживает испытания и тесты сотовой связи (CTIA™), Wi-FiTM (РГС), WiMAX™ (RPT), A-GPS (CTIA) и TD-SCDMA (CTA™)
  • Готовая система для MIMO ОТА
  • Система поддерживает тестирование побочного излучения
  • Тест-систему с разными размерами и различной конфигурации (по требованию Заказчика)
  • Производство системы AMS-8923: ETS-Lindgren
Комплектация

Стандартная конфигурация


  • Прямоугольная безэховая камера с РЧ экранированием, поглотительными материалами, с установкой (размером 3,96/3.96/3,96м)
  • Система ETS-Lindgren с антеннами двойной поляризацией (23 шт.), расположенных по кругу через каждые 15°
  • Контроллер позиционеров модели 2090 ETS-Lindgren
  • Оптоволоконная система ETS-Lindgren с 4-мя каналами
  • ПО EMQuest™ EMQ-100 для антенных измерений, устанавливается на ПК с интерфейсом GPIB и 3 драйвера ETS-Lindgren базы данных
  • Конические логарифмические спиральные антенны ETS-Lindgren (2 шт.) круговой поляризации (левой и правой)
  • Тестовый набор для калибровки
  • Ферритовый РЧ кабель для калибровки и тестирования пассивной антенны

Дополнительные опции


  • Система ETS-Lindgren с 47-ю антеннами, расположенных через каждые 7.5°
  • Различные варианты РЧ испытательного оборудования ETS-Lindgren
  • Экранированная комната для управления системой
  • Дипольные антенны модели 3126 ETS-Lindgren для других частот
  • Рамочные антенны модели 3127 ETS-Lindgren модель 3127 с другими центральными частотами
  • Дополнительный протокол для ПО EMQuest-100
  • Стандартный манекен руки для тестирования беспроводной трубки
  • Тестовые приборы для подготовки системы
  • Угломер для измерения углового разрешения на 1°
  • Калибровочное оборудование
