AMS-8700 Тестовая система

Общие сведения

AMS-8700 - тестовая система ETS-Lindgren, позволяющая проводить измерения беспроводных устройств в моделируемой среде.

Тест-система AMS-8700 MIMO ОТА имитирует радиочастотную среду, в которой генерирует пространственное поле, аналогичное широкодиапазонному полю в реальной жизни.

В этой среде на платформу помещаются специальные макеты (головы, руки) и проводятся антенные измерения беспроводных устройств на соответствие заданным стандартам.

Моделируемая в системе AMS-8700 среда идеально подходит для оценки новых беспроводных технологий, таких стандартов, как: LTE, WiMAX, Wi-Fi 802.11n.

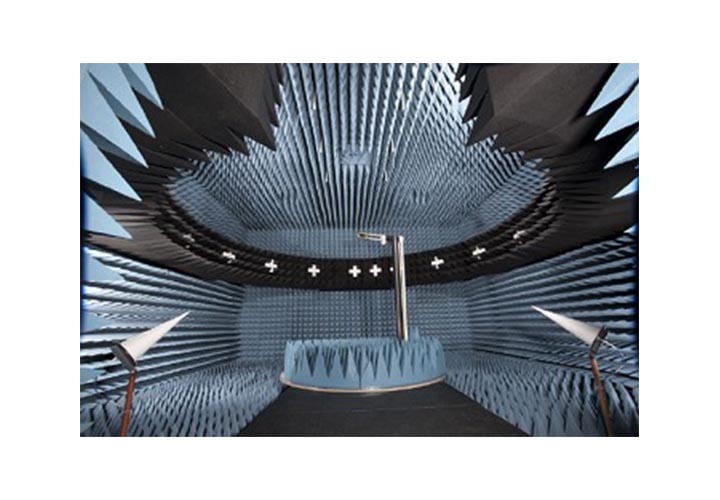

Тестовая система AMS-8700 имеет: антенную решетку с двойной поляризацией, безэховую камеру с поглотительными материалами (абсорберами), связь с испытательным оборудованием через пространственный канал эмулятора.

Безэховая камера обеспечивает полную изоляцию от помех и отражений в реальной среде и устраняет нежелательные отражения в тестовой среде.

В рабочем режиме беспроводного устройства при тестировании его в системе сигналы передаются на антенную решетку.

Пространственный канал эмулятор служит для подачи каждой антенны в массив со статистической выборки исходного сигнала(s) с соответствующим эффектом Допплера и задержкой распространения сигнала.

Системе позиционирования позволяет ориентировать в различных положениях тестируемое беспроводное устройство для определения его относительной производительности в моделируемой среде.

Специальная опция ETS-Lindgren EMQuest EMQ-108 MIMO OTA добавляет набор тестовых возможностей программного обеспечения EMQuest EMQ-100 для антенных измерений.

В этот дополнительный пакет опций относятся специализированные тесты для оценки пропускной способности беспроводного устройства в искусственной среде, а также R&D тесты, для оценки корреляции антенны (наряду с системой калибровки и проверочными тестами).

Базовая конфигурация системы ETS-Lindgren AMS-8700 обеспечивает моделируемую среду, пригодную для тестирования большинства беспроводных телефонов.

Доступна конфигурация системы с опциями для увеличения некоррелированного объема поля.

При добавлении компонентов опциональная система поддерживает измерения диаграммы направленности антенны, общей излучаемой мощности, общей изотропной чувствительности тестируемых беспроводных устройств.

Дополнительная ось массива и высокая скорость переключения матрицы позволяют с высокой скоростью проводить измерения диаграммы направленности антенны и TRP/TIS тестирование.

Характеристики
  • Подходит для LTE, WiMAX и 802.11n MIMO тестирования
  • Подходит для оценки разнообразного приема
  • Полная имитация РЧ среды
  • Поддерживает разные модели кластеров
  • Поддерживает входящую переменную углов, эффект Допплера, задержку распространения
  • Запатентованная технология
  • Производство тест-системы: ETS-Lindgren
Комплектация

Экранированная комната


  • РЧ экранированный корпус (внутренний размер – 4,9/4,9/3,7м)
  • РЧ экранированная ручная дверь (размер – 1,21/2,13м)
  • воздушный фильтр (30,5/30,5см)
  • фильтры для питания (1 на выходе, 2 для EUT, 1 для позиционера)
  • оптоволоконные светильники
  • проемы, панели, разъемы (N, SMA)
  • напольное основание
  • инсталляция

Поглотительные материалы


  • стены и потолок (EHP-12PCL)
  • пол (WW-12PCL)

Антенны


  • MIMO двойной поляризации
  • коническая спиральная антенна EMCO-3102
  • коническая спиральная антенна EMCO-3102L
  • комплект из кабеля и коннекторов

Оборудование


  • усилитель мощности LNA 8-ми портовый
  • антенное сооружение
  • Medium-Duty MAPS
  • приспособление для тестирования мобильных устройств (до 0,45 кг.)
  • крепления для тестируемых средне-размерных устройств
  • приспособления для крепления телефона
  • набор калибровки антенн
  • набор калибровки РЧ кабеля
  • 5-ти лучевой штатив для крепления основания тестируемого устройства

ПО и ПК


  • программное обеспечение EMQuest для измерения ДНА
  • тестовый пакет EMQuest™ 108 MIMO, включающий в себя тестирование пропускной способности
  • ПК Dell (Intel Quad Core 2, 3,0 ГГц, 4 Гб DDR2 800 МГц SDRAM, 320 ГБ HDD, привод CD-RW/DVD, PCI-GPIB card, Windows Vista Business Edition)

Тестирование и интеграция


  • испытания в соответствии с MIL-STD-285 / IEEE-299 (1 ГГц плоскости)
  • интеграция тестовой системы ETS-lindgren AMS-8700 осуществляется с использованием ПО EMQuest™ EMQ-100

Дополнительные опции


  • 16-ти антенная решетка
  • дополнительные монтажные комплекты SAM
  • дополнительное Precision Sleeve Dipoles
  • дополнительное оборудование для передвижения
  • дополнительные пакеты программного расширения EMQuest
