AMS-8500 Тестовая система

Общие сведения

Особенности измерительной системы AMS-8500


AMS-8500 - измерительная система антенн ETS-Lindgren, которая предназначена для тестирования и измерений характеристик портативных беспроводных телекоммуникационных устройств.

AMS-8500 рассчитана на выполнение различных исследовательских работ, а также работ по разработкам образцов согласно методам испытаний для портативных трансиверов.

Система ETS-Lindgren может также использоваться для проведения антенных измерений, как на ближнем, так и дальнем расстоянии.

Для удовлетворения потребности Заказчика ETS-Lindgren предлагает большой выбор компонентов для системы AMS-8500, каждый из которых имеет свою спецификацию.


Компоненты системы


Компания ETS-Lindgren изготовила и установила тысячи экранированных радиочастотных безэховых камер по всему миру.

Измерительные системы серии 8000 безэховых камер сделаны с показателем отражающей способности -25 дБ в тихой зоне (QZ).

Такие характеристики камер позволяют пользователю выполнять антенные измерения в QZ с погрешностью измерения менее чем 0,65 дБ.

Обычная конфигурация системы имеет стандартный пакет и размеры, однако, по требованию Заказчика ETS-Lindgren может разработать камеру в соответствии с ТЗ.

ETS-Lindgren предлагает два варианта стандартных экранированных камер системы AMS серии 8000.

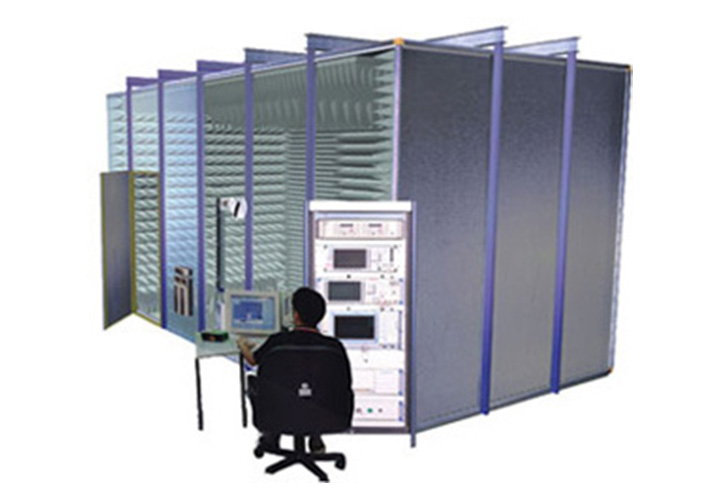

Прямоугольные камеры


Прямоугольные камеры AMS-8500 доступны в двух размерах: длиной 5,5 м (компактный размер) и 7,32 м (более полный размер).

Камеры AMS-8500 сделанные по типу серии 81 ETS-Lindgren являются радиочастотными, экранированными, с использованием абсорберов.

Компактная камера используется для измерений в частотном диапазоне 800 МГц - 6 ГГц, в то время как полноразмерная камера используется для измерений в диапазоне 700 МГц - 6 ГГц.

При желании Заказчика частотный диапазон обеих камер может быть расширен до более высоких частот.


Одноосевой и многоосевой позиционер


Одноосевые и многоосевые позиционеры ETS-Lindgren разработаны с возможностью регулировки положения тестируемого устройства для более точного измерения параметров антенн.

Элементы опор позиционеров сделаны из диэлектрического материала для минимизации погрешности измерений.

Между двигателем привода и контроллером используется волоконно-оптическая связь для исключения дополнительных помех.

Для измерительной системы AMS-8500 предлагаются три модели позиционеров ETS-Lindgren: одноосевой позиционер модели 2005, многоосевой позиционер 2110 и многоосевой позиционер 2020.


Позиционер 2005


Одноосевой позиционер 2005 (с легкой нагрузкой) разработан для тестирования только беспроводных телефонов.


Позиционер 2110


Многоосевой позиционер 2110 обеспечивает независимое вращение на 360° по азимуту и высоте.

На такой позиционер можно размещать устройства весом до 450 грамм.

Позиционер 2110 имеет модульную архитектуру, состоящую из вращающегося поворотного стола и монтажной стойки.


Позиционер 2020


Позиционер ETS-Lindgren модели 2020 с тяжелым режимом нагрузки имеет возможность независимо вращаться на 360° по азимуту и высоте.

Конструкция позиционера 2020 состоит из вращающегося поворотного стола и сменными монтажными стойками.

Позиционер ETS-Lindgren 2020 предназначен для тестирования беспроводных устройств разнообразного размера.

Максимальная грузоподъемность такого позиционера составляет до 35 кг.

Имеются дополнительные монтажные посты для тестирования беспроводных устройств весом до 450 грамм.


Контроллер 2090


Контроллер ETS-Lindgren модели 2090 является устройством для управления позиционеров.

Контроллер 2090 может работать сразу с двумя позиционерами одновременно.

Моделью 2090 возможно пользоваться в ручном режиме или под управлением программного обеспечения через встроенный порт GPIB (совместимый IEEE-488).


Антенна


Рупорная антенна ETS-Lindgren модели 3164-03 двойной поляризации предназначена для тестирования беспроводных сетей и различных приложений к ним.

Антенна 3164-03 с диапазоном 400 МГц - 6 ГГц охватывает все частоты, которые используются на современных беспроводных устройствах.

Два входных ортогональных канала позволяют использовать антенну как линейно или эллиптически поляризованную, а также проводить одновременное измерение в двух поляризациях в одном вертикальном положении.

Хотя модель 3164-03 работает в качестве приемной антенны, она может также использоваться в качестве передающей антенны с правильной ре-конфигурацией.

Рупорная антенна 3164-03 ETS-Lindgren имеет максимальную CW входную нагрузочную мощность 200 Вт.


Измерения


Для проведения измерений в состав системы ETS-Lindgren AMS-8000 возможно включать различную радиочастотную аппаратуру.

Система AMS-8500 может быть сконфигурирована для выполнения универсальных антенных измерений с помощью многоканального векторного анализатора цепей (VNA).

Анализатор спектра или измеритель мощности может служить приемником для активных антенных измерений.


Программное обеспечение


Программное обеспечение ETS-Lindgren s AMS-9000 предназначено для измерений различных диаграмм направленности антенн (азимутальных, сферических и пр.) тестируемых приборов.

Программ управляет обработкой данных и расчетами таких параметров, как: излучаемая мощность, ДНА, коэффициент усиления, изотропная чувствительность и т.д.

AMS-9000 обеспечивает также вывод CTIA частичной излучаемой мощности и чувствительности.

Отличные графические возможности позволяют отображать данные в 2D и 3D форматах.

Полученные в результате исследований данные могут быть перенесены в Excel, а также экспортироваться в файлы PDF, сохраняться в расширении RTF (для Word).


Обучение


Специалисты ETS-Lindgren проводят тренинг технических специалистов Заказчика по работе с системой AMS-8500, эксплуатации устройства позиционера, контроллера, программного обеспечения.

Прилагаемый в комплекте к системе ETS-Lindgren обучающий пакет обеспечит теоретический обзор принципов антенных измерений.

Обеспечение поддержкой и обновлениями будут предоставляться ETS-Lindgren в течение одного года после пусконаладочных работ системы.

ETS-Lindgren может предоставить услугу на расширенную техническую поддержку программного обеспечения и его периодического обновления.

Характеристики
  • Частота min: 700 МГц.
  • Частота max: 6 ГГц.
  • Размеры внутренней рабочей области камеры:
    • длина/ширина/высота – 7,32/3,66/3,66 м.
  • Производство системы: ETS-Lindgren
