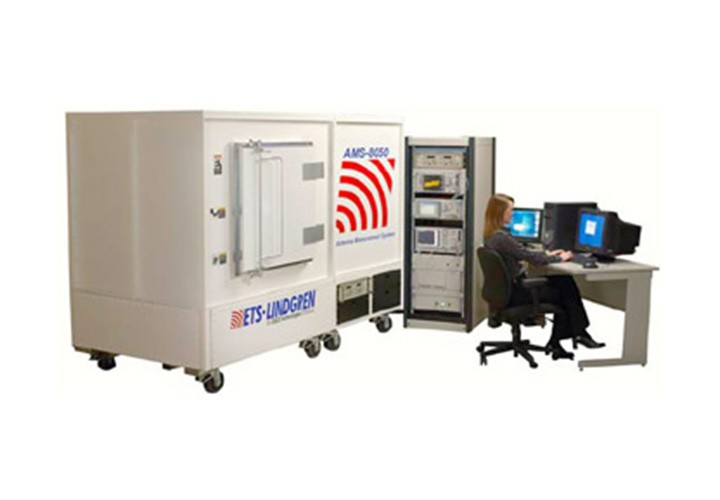

AMS-8050 Тестовая система

Общие сведения
Описание

AMS-8050 - система ETS-Lindgren, представляющая собой безэховую РЧ камеру, предназначенную для измерения характеристик антенн (диаграммы направленности антенн), а также для тестирования беспроводных устройств.

Тестирования могут использоваться не только для определения соответствия устройства заданным параметрам, предварительной сертификации, но и для создания прототипов, проверки производительности и прочее.

Тестовый бокс AMS-8050 – это передвижная, автономная, компактная конструкция на колесах, которую удобно транспортировать, перемещать внутри помещений или по зданию.


Измерения

Система AMS-8050 ETS-Lindgren отлично справляется с проведением сертификационных испытаний.

Измерения в AMS-8050 производительности ОТА подобны измерениям, сделанным в больших безэховых камерах.

Компактность

Компактные камеры AMS-8050 идеально подходят в случаях, когда есть пространственное ограничение.

Тест камеру ETS-Lindgren модели AMS-8050 возможно использовать в качестве самостоятельной тестовой лаборатории для быстрых измерений, в том числе на OTA производительность, малых беспроводных устройств и мобильных телефонов.

Автономная подвижная система

Конструкция автономной системы AMS-8050 имеет подвижные шасси, которые дают возможность легко транспортировать и перемещать систему.

Все компоненты конструкции, различные приспособления и хранилища данных находятся в единой системе, что делает возможным использовать AMS-8050 для многократных исследований и измерений.

Простая установка системы

Система AMS-8050 (ETS-Lindgren) легко устанавливается на новые или уже существующие конструкции.

Кроме того, систему AMS-8050 в сборе (с шасси) удобно передвигать.

Программа EMQuest

Тестовая система AMS-8050 управляется с помощью универсальной программы EMQ-100.

Программное обеспечение EMQ-100 поддерживает быстрое проведение тестов и измерения ДНА.

ПО EMQuest позволяет обеспечить автоматизированный процесс тестирования и измерений как активных, так и пассивных антенн.

Последующая обработка и анализ полученных данных включают расчеты параметров направленности, излучению, усилению антенн, их КПД, общей излучаемой мощности, суммарной изотропной чувствительности.

Расширенные возможности графики позволяют отображать полученные данные в 2D и 3D форматах, а также осуществлять их экспорт в ПО Microsoft ExcelTM, PDF-файлы или сохранять файлы в формате RTF.

Приложения

Система ETS-Lindgren AMS-8050 позволяет эффективно проводить измерения:


  • полностью автоматизированные 2-D (полярные) и 3-D (сферические) измерения ДНА
  • общую излучаемую мощность (TRP)
  • изотропно-излучаемую мощность (EIRP)
  • суммарную изотропную чувствительность (TIS)
  • изотропную чувствительность (EIS)
  • излучаемую по горизонтали мощность (NHPRP)
  • изотропную чувствительность по горизонтали (NHPIS)
Схема системы

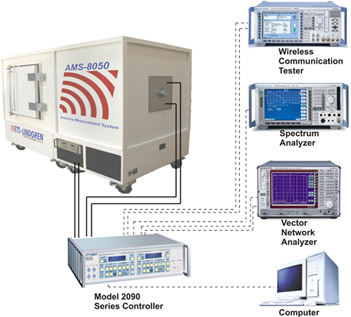

Вид безэховой камеры AMS-8050 и измерительного оборудования: ПК, тестер, анализатор спектра, векторный сетевой анализатор, контроллер 2090 контроллер-OPT1 (входит в комплект системы).


Примечание

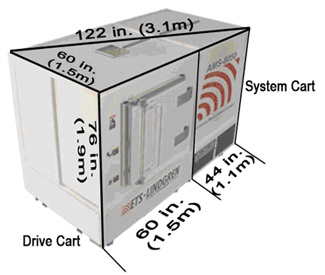

Указаны минимальные размеры тест-системы AMS-8050 (с наименьшими зазорами), которые позволяют легко перемещать ее через дверные проемы и коридоры. Однако систему AMS-8050 всегда можно разделить на две части.



ВНИМАНИЕ!


Во время транспортировки системы необходимо учитывать размеры погрузчика, лифта. Грузоподъемность должна быть не менее 816,5 кг.

Характеристики

Физические характеристики


  • Внешние размеры корпуса камеры: длина/ширина/высота – 2,6м/1,5м/1,9м
  • Внутренний размер камеры: длина/ширина/высота – 2,52м/1,42м/1,88м
  • Вес: 816,5 кг

Технические характеристики


Антенна


  • Модель: двойная поляризация
  • Диапазон частот: 700 МГц - 10 ГГц
  • Длина пути: 1,5м

Мульти-осевой позиционер


  • Точность: 0,2 град
  • Разрешение: 0,1 град
  • Защитный экран: >90 дБ

Электрические характеристики


Система привода 8050


  • Напряжение: 208/240 В
  • Гц/А: 50/60 Гц, 10 A
  • Тип вилки: NEMA 6-15

Оборудование/DUT 8050


  • Напряжение: 115/230 В
  • Гц/А: 50/60 Гц, 5 A
  • Тип вилки: NEMA 5-15
Комплектация

Стандартная конфигурация


  • Внешние размеры камеры - 2,52 м x 1,42 м x 1,88 м
  • Полностью безэховая испытательная камера с РЧ экранированной дверью размером 76,2 см x 76,2 см
  • Вес камеры – около 816,5 кг
  • Фильтра для оборудования и устройства для розеток
  • Фильтр для электропривода
  • Разъем N-типа
  • Разъем SMA для позиционера
  • Комплект (феррит, кабель) для полного 3-D пассивного тестирования
  • RF подключение кабелей (до RF Switch)
  • Антенна с двойной поляризацией (700 МГц - 10 ГГц)
  • Передающая антенна (крепится в камере сверху)
  • ПО EMQuest™ EMQ-100 для измерения ДНА (диаграммы направленности антенны)
  • Много-осевой позиционер (MAPS)
  • Контроллер для позиционеров ETS-Lindgren - 2090-OPT
  • Приспособление для калибровки (без вертикальных и горизонтальных потерь)
  • Свободное место для крепления антенны
  • Обучающий видео курс
  • Базовые настройки и калибровки

Дополнительные опции


  • CTIA совместимый с креплением манекена головы «Сэм Фантом», что соответствует размерам IEEE/CENELEC
  • Инфракрасные камеры (монитор, фильтр питания, необходимые кабели)
  • Портативное вычислительное устройство (PCD) , подключающееся к небольшому ноутбуку или планшетному устройству.
  • Предельные габариты вмещающегося устройства: вес до 6,8 кг, размер до 11,4/35,5/39,3
  • Дополнительный диполь серии 3126 для точной калибровки
  • Дополнительные диапазоны для пользователя (под заказ)
