AMS-8040 Тестовая система

Общие сведения

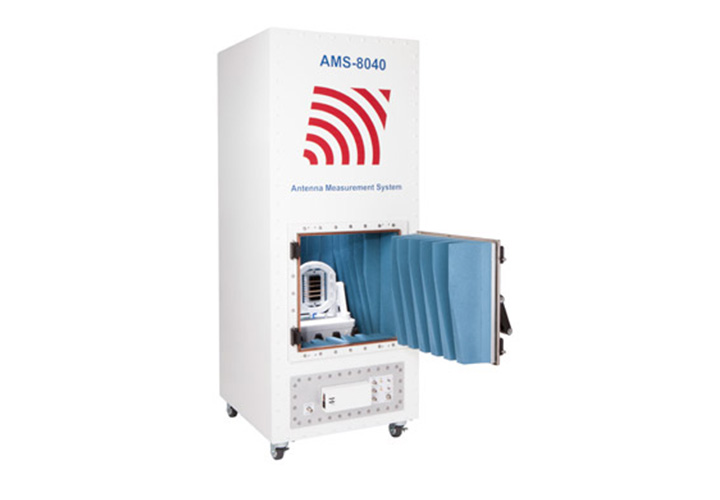

AMS-8040 - камера ETS-LINDGREN, представляющая портативный экранирующий тестовый бокс, предназначенный для измерения характеристик и тестирования беспроводных устройств, причем без излучения в эфир.

Тестовый бокс AMS-8040 может использоваться для: верификации оборудования, предварительной сертификации устройств, испытания образцов техники и измерения ее параметров.

Компактный размер (0,9 х 2,1 м) конструкции AMS-8040 и удобные передвижные ролики позволяют перемещать тест-камеру через дверные проемы в разные помещения.


Антенны


Тест-бокс AMS-8040 оснащен антенной 3165-02 с двойной поляризацией, производящей как линейные, так и круговые измерения в диапазоне частот от 400 МГц до 6 ГГц.

Антенна устанавливается внутри камеры AMS-8040 на верхней панели корпуса.

При необходимости можно устанавливать другие аналогичные модели антенн, имеющие иной диапазон частот.

Две мульти-поляризованные антенны используется для связи с DUT.


Двухосевой позиционер


Для 3D антенных измерений в камере ETS-LINDGREN AMS-8040 используется двухосевой позиционер.

Данный позиционер сделан из диэлектрических материалов и предназначен для небольших устройств весом до 450 грамм.

Позиционер в системе AMS-8040 управляется при помощи программы EMQuest™.


РЧ экранирование


Тест-камера AMS-8040, как и многие камеры ETS-Lindgren, имеет специальную конструкцию с РЧ экранированием (внутренние стенки, дверь и пр.).

Специальные материалы, оригинальная дверка, вспомогательные элементы позволяют обеспечить камере ETS-Lindgren AMS-8040 высокую РЧ изоляцию, более чем 80 дБ.


Поглотители


В антенной измерительной системе AMS-8040 в качестве поглотительных материалов используются абсорберы FlexSorb™.

Абсорбер FlexSorb™ имеет отличные РЧ поглотительные свойства, а также гибкость, которая исключает его деформацию или поломку.

Поглотительный материал (абсорбер) способствует наиболее точному измерению характеристик образцов в камере AMS-8040.

Поглотительный материал в камере имеет разную структуру.

На внутренних стенах AMS-8040 используются конические клиновидные поглотители, внизу – пирамидальные, в зонах антенн – специальные пенообразные поглотительные материалы.


Разъемы


Камера ETS-Lindgren AMS-8040 поставляется с комплектом разъемов.

Данный комплект включает в себя: сетевой фильтр, два типа SMA и три разъема N-типа.

В камере AMS8040 предусмотрено два разъема ST, которые зарезервированы для двухосевого позиционера, два дополнительных разъема N-типа - для двух антенн DUT.


Программное обеспечение


Система ETS-Lindgren AMS-8040 использует универсальное программное обеспечение EMQ-100.

Программное обеспечение EMQ-100 позволяет автоматизировать процесс по измерению характеристик активных антенн, эффективно снимать их диаграммы направленности.

В процессе тестов и измерений, проводимых в AMS-8040, программа EMQ-100 производит расчеты величин по направленности, усилению, излучению, КПД, общей мощности и суммарной изотропной чувствительности.

Расширенные графические возможности позволяют отразить полученные в камере AMS-8040 данные в формате 2-D и 3-D, а также экспортировать их в Microsoft Excel, PDF-файлы или сохранить в формате RTF.


Применение


Тест-система AMS-8040 производства ETS-Lindgren разработана для измерения характеристик и тестирования без излучения в эфир беспроводных устройств.

Камера AMS-8040 может применяться для измерений приблизительных значений EIRP, EIS или RSSI в заданном направлении и поляризации (DUTs идут в комплекте с двухосевым позиционером).

Эти результаты могут быть использованы для сравнения нескольких идентичных устройств, а также сравнения устройств в различных условиях (внешние помехи и пр.)

Характеристики

Электрические характеристики антенн


  • Тип: двойной поляризации Vivaldi Array (измерения DUT)
  • Частота: 400 МГц - 6 ГГц
  • Кросс-поляризация: > 25 дБ
  • Сопротивление (номинальное): 50 Ом
  • Разъем: SMA (2)

РЧ экранирование


  • Изоляция (номинальная): > 80 дБ

Электропитание позиционера


  • Напряжение: 90 - 260 В, ток переменный, 50/60 Гц
  • Amps: 10
  • Гнездо: IEC 320

Физико-технические характеристики РЧ экранированного корпуса


  • Номинальный наружный размер: длина/ширина/глубина – 194,3/74,9/86,4см
  • Вес: 238 кг

Физико-технические характеристики РЧ экранированной двери


  • Размер: длина/ширина – 48,2/48,3 см
Комплектация

Стандартная конфигурация


  • экранированный корпус с РЧ безэховой подкладкой, РЧ экранированные дверь, ролики
  • двухосевой позиционер DUT
  • одна измерительная антенна двойной поляризации, два мульти-поляризованные передающие антенны
  • разъемы панели: два разъема SMA и три разъема N-Тип для DUT I/O
  • Ethernet оптоволоконный медиа-конвертер
  • РЧ кабель для измерительных и передающих антенн
  • монтаж камеры – 2 дня и обучение на месте
  • ПО EMQuest™

Дополнительные опции


  • дополнительные антенны для дополнительных диапазонов частот
  • дополнительные антенны для дополнительных диапазонов частот
  • КИП, включая workstation
  • EMQuest™ опции программного обеспечения:
    • сотовый
    • Wi-Fi
    • A-GPS 2G/3G/4G (LTE)
    • Bluetooth
    • RSE
    • LTE-SISO
    • TD-SCDMA
  • диапазон калибровки диполя (включая комплект тест-пакет)
