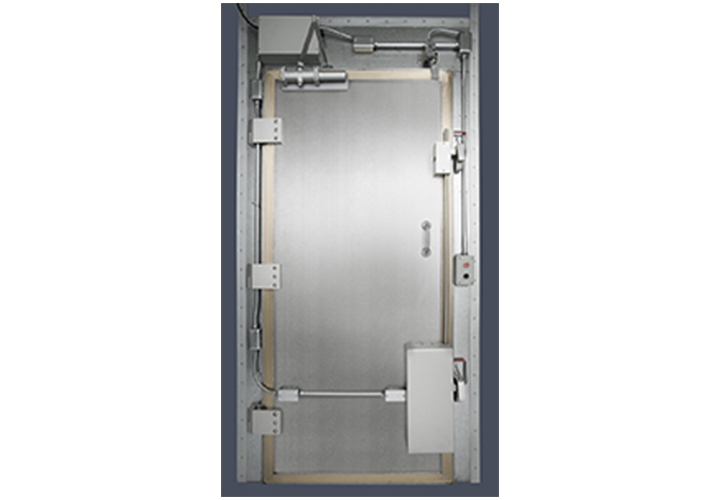

SKE Двери экранированные (полуавтоматические)

Общие сведения

Полуавтоматические экранированные двери SKE (Knife Edge). Конструкция дверей выполнена для решений на соответствие стандартам MIL-STD-285, NSA 65-6/NSA 94-106, ITSG-02/IEEE 299 или EN 50147-1, с эффективность экранирования 110 дБ (до 1 ГГц) и 100 дБ (до 10 ГГц).


Запатентованные петли дверей на подшипниках обеспечивают легкое круговое движение двери, её регулировку и при заключительной фазе закрытия параллельное совмещение контактных поверхностей двери с контактными группами рамы двери. Это существенно сказывается на эффективности экранирования, надёжности, производительности и сроке эксплуатации двери. В дверь встроен ножевой контакт из латуни и соответственно одна группа контактных линий изготовленных из бериллиевой бронзы установленная в раме двери. Привод закрытия двери от электропривода. Два фиксатора кулачкового типа обеспечивает плотное и надёжное закрытие двери. С внутренней и внешней стороны имеются кнопки открывания дверей. При отключении электропитания для аварийного открывания двери используются механические ручки. Дверь может устанавливаться в сварные и модульные конструкции экранированных камер. При заказе возможно выбрать сторону открытия двери, аварийную сигнализацию, пандус. Автоматика двери может взаимодействовать с различными замками, системами безопасности и разграничения доступа.


  • Одноножевые двери.
  • Полуавтоматическая система.
  • Эффективность экранирования:
    • 110 дБ (до 1 ГГц),
    • 100 дБ (до 10 ГГц).
  • Двери SKE применяются:
    • в модульных экранированных камерах;
    • в сварных экранированных камерах;
    • в монолитных экранированных камерах.
  • Эксцентриковые зажимы для 2-х точечного защелкивания.
  • Дополнительно для 201 серии дверей акустическая изоляция.
  • Петли алюминиевые с опорными подшипниками.
  • Прижимные контакты из бериллиевой меди.
  • Увеличенная нагрузка для установки абсорберов.
  • Ст.: МIL-STD-285, NSA 94-106/NSA 65-6, EN 50147-1, IТSG-02/IЕЕЕ 299.
  • Производство одноножевых SKE дверей: ETS-Lindgren.
Характеристики

Конструкция дверей


  • Конструкция дверей SKE состоит из дверного полотна и дверной коробки.
  • Электрический контакт происходит по периметру дверной коробки.
  • Панель двери SKE с разных сторон покрыта сталью 0,0239” толщиной.
  • На панели встроен ножевой контакт из латуни.
  • Для прижимных контактов (2 ряда) из бериллиевой меди имеется паз в дверной коробке.
  • Механизм запирания (эксцентриковый) двери вводит ножевой контакт в пазы для экранирования.
  • Эксцентрик действует от электропривода, который управляется контроллером.
  • Одноножевая дверь SKE открывается кнопкой, которая есть с обеих сторон двери.
  • В случае отключения питания в системе двери имеется возможность ее аварийного открывания. Для этого нужно обе ручки с разных сторон двери повернуть в горизонтальное положение.
  • SKE двери оснащаются тремя алюминиевыми петлями высокого качества. Каждая из петель имеет опорные подшипники, которые обеспечивают отсутствие перекоса двери при высокой нагрузке, а также точное плавное движение двери.

Применение дверей


  • За счет своей прочной конструкции двери SKE могут применяться в сварных, монолитных и модульных экранированных камерах или др. помещениях.
  • Надежная конструкция дверей позволяет их эксплуатировать в промышленных и государственных секторах.

Безопасность


  • Различные системы безопасности могут использоваться с дверями SKE.
  • Дополнительно, по желанию заказчика, возможна установка защелок, замков, системы аварийного открывания или аварийного обесточивания.

Характеристики дверей


  • Эффективность экранирования дверей SKE (процедуры по ст. МIL-STD-285, NSA 94-106/NSA 65-6, EN 50147-1, IТSG-02/IЕЕЕ 299) составила 110 дБ (до 1 ГГц) и 100 дБ (до 10 ГГц).
