Проходные воздушные фильтры

Общие сведения

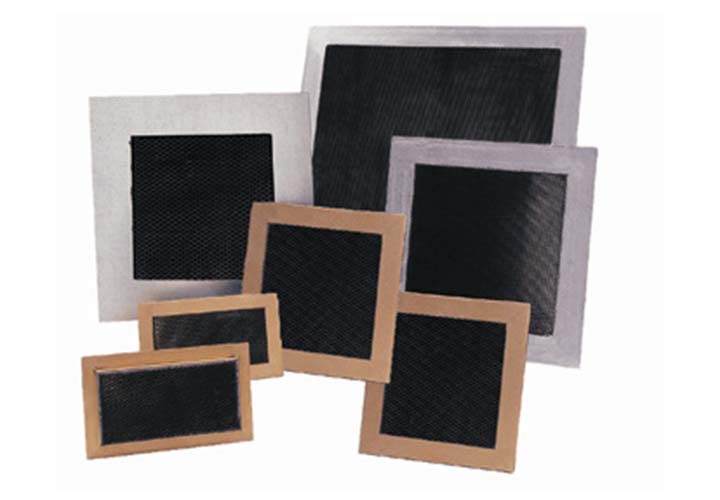

Проходные воздушные фильтры ETS-Lindgren. Конструктивно фильтры выполнены в виде сотового запредельно волновода. При высокой эффективности экранирования воздушные фильтры обеспечивают минимальное сопротивление к воздушным потокам.


Кроме стандартных размеров возможно изготовление фильтров под требования заказчика. Базовый материал сталь. Возможно изготовление из латуни для использования в условиях высокой влажности. Элементы сотовых волноводов соединены между собой с помощью припоя.

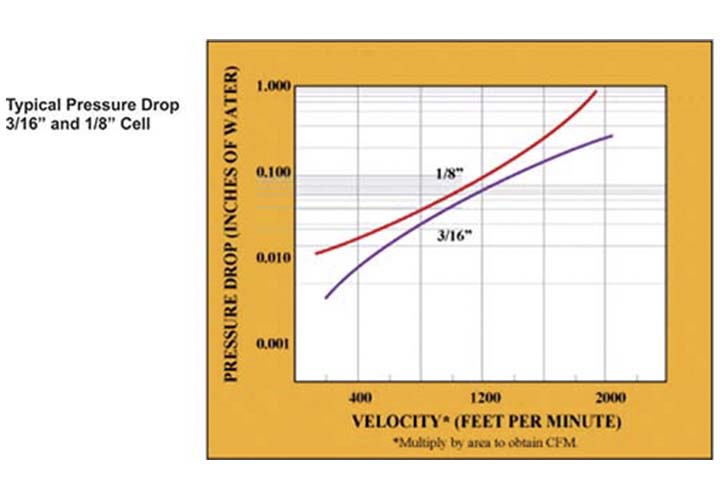

Характеристики

Монтаж в корпус экранированных камер может осуществляться следующими способами:


  • Пайка. Когда это возможно, установка фильтра осуществляется в горизонтальном положении. Пайка обеспечивает отличное соединение с экранированным контуром камеры и обеспечивают надежную работу в течение длительного периода времени.
  • Сварка. Если экранирующий материал в стенах и потолках достаточно тяжелый для сварки, следует заказывать воздушные фильтры с металлическим каркасом под сварку. Поскольку волноводы запаяны в рамки с использованием припоя 60/40, следует соблюдать осторожность, чтобы сохранить соединение сот с рамой (150 градусов С).
  • Болтовое соединение. Где паять и сваривать невозможно используется механическое соединение с использованием экранирующих уплотнителей. Легкая очистка контактных поверхностей перед сборкой и лужение обеспечит максимальную производительность уплотнения путем удаления нежелательных оксидов металла до формирования уплотнения. Контактные поверхности сопрягаемых поверхностей должны быть достаточно жесткими, чтобы выдерживать давление вдоль прокладки для обеспечения максимальной эффективности экранирования.

Для подключения к воздушным фильтрам систем приточно-вытяжной вентиляции заказываются версии со специальными монтажными фланцами.
