Экранирующие панели серии S101

Общие сведения

Модульная система радиочастотного экранирования серии 101 удовлетворяет всем требованиям радиочастотной защиты и существенно их превышает. Система состоит из отдельных жестких стальных панелей с горячей оцинковкой. Не сложный монтаж и демонтаж, а при переустановке, расширении или модификации необходимо заменить только прокладки и крепежные элементы. При монтаже не требуется ни специальных инструментов, ни сварки, а после монтажа не требуется никакого технического обслуживания.


Модульная конструкция


Модульная структура обеспечивает очень гибкий подход к потребностям и требованиям заказчика. Как размер так и форма экранированного помещения могут быть разработаны с учетом индивидуальных потребностей клиента. Поскольку стандартизированы только расстояние между отверстиями, увеличения во внешних размерах и соединение панели, серия 101 не ограничивается использованием только нескольких панелей стандартного размера. Тем не менее, автоматизированная технология производства использует преимущества массового производства стандартизированных панелей. Одна и та же технология изготовления может применяться к разным материалам, таким как оцинкованная сталь и алюминий. Требования могут быть реализованы с использованием одного и того же оборудования, что обеспечивает экономически эффективные решения и конкурентоспособное соотношение цены и качества.


Монтаж

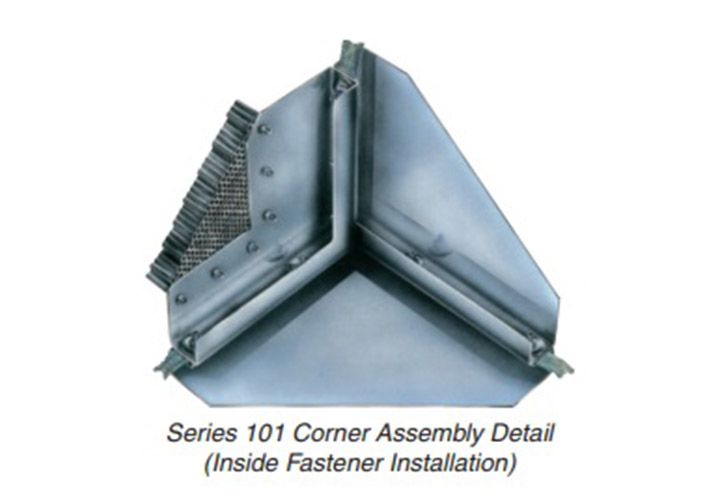

Система из панелей серии 101 обеспечивает надежное и высокоэффективное экранирование, так как панели соединяются между собой с установкой специальной металлической прокладки. Количество крепежных деталей минимизировано, что существенно влияет на время сборки но не влияет на эффективность и срок службы помещения. Панели серии 101 могут быть закреплены болтами изнутри или снаружи, в зависимости от назначения и требований. Экранированная комната также может включать в себя сочетание плоских сторон внутри и снаружи. Поскольку угловое соединение серии 101 идентично промежуточному соединению, никаких дополнительных опор или специальных конструкций не требуется. Углы имеют такое же надежное затухание, как и остальная часть корпуса.


При установке плоской стороны панелей снаружи, поверхности могут быть собраны без несущей конструкции, в непосредственной близости (на расстоянии 5 см) от существующих стен основного здания. При необходимости для установки внутренней облицовки или держателей поглотителя могут быть использованы фланцы панели.


При установке панелей плоской стороной внутрь, крепёжные элементы и соединения с несущей конструкцией не проникают внутрь экранированного помещения и внутренняя часть камеры является плоской. Это необходимо в испытательных цехах с частичным разрядом / высоким напряжением, а также в тех случаях, когда ферриты или поглотители наклеиваются непосредственно на стены и потолок. Обратите внимание, что пространство, необходимое для монтажных работ, составляет около 800 мм вокруг всего экранированного помещения, а также над крышей.

Характеристики
  • Система состоит из модульных жестких стальных панелей с горячим оцинкованием (деревянные детали не используются).
  • Панели крепятся изнутри или снаружи, в зависимости от требований и условий монтажа.
  • Специальные инструменты или сварка не требуются.
  • Камера легко демонтируется и собирается обратно, может быть увеличена или уменьшена.
